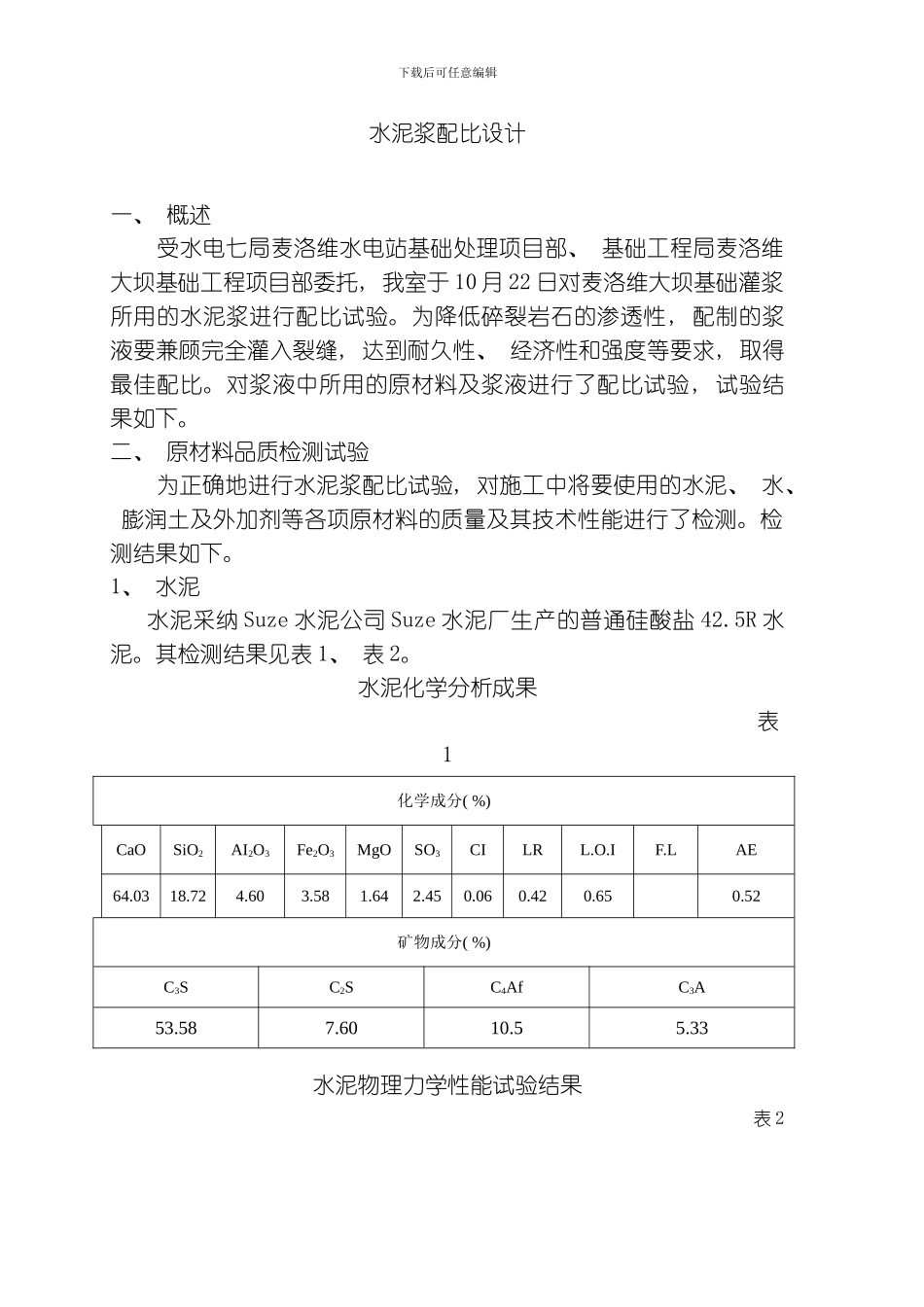

下载后可任意编辑水泥浆配比设计一、 概述 受水电七局麦洛维水电站基础处理项目部、 基础工程局麦洛维大坝基础工程项目部委托, 我室于 10 月 22 日对麦洛维大坝基础灌浆所用的水泥浆进行配比试验。为降低碎裂岩石的渗透性, 配制的浆液要兼顾完全灌入裂缝, 达到耐久性、 经济性和强度等要求, 取得最佳配比。对浆液中所用的原材料及浆液进行了配比试验, 试验结果如下。二、 原材料品质检测试验 为正确地进行水泥浆配比试验, 对施工中将要使用的水泥、 水、 膨润土及外加剂等各项原材料的质量及其技术性能进行了检测。检测结果如下。1、 水泥 水泥采纳 Suze 水泥公司 Suze 水泥厂生产的普通硅酸盐 42.5R 水泥。其检测结果见表 1、 表 2。水泥化学分析成果 表1化学成分( %) CaOSiO2AI2O3Fe2O3MgOSO3CILRL.O.IF.LAE64.0318.724.603.581.642.450.060.420.650.52矿物成分( %) C3SC2SC4AfC3A53.587.6010.55.33水泥物理力学性能试验结果 表 2下载后可任意编辑密度g/cm3细度( %) 比表面积(cm2/g)凝聚时间(h:min)抗压强度( MPa) 安定性初凝终凝2d28 d沸煮后与沸煮前之差( mm) 3.15035102: 313: 0624.5/5.82、 膨润土 采纳印度阿萨朴拉矿业公司母拜分工司生产的膨润土。检测结果见表 3。膨润土物理性能试验结果 表 3检测项目湿筛筛余量(%)含水量(%)动切力(Pa)抗剪屈服强度(Pa)析水量( cc) 液限(%)塑限( %) 检测结果1.0712.8235563、 外加剂 外加剂采纳中国浙江龙游五强混凝土外加剂有限责任公司生产的ZB-1 型超缓凝高效减水剂。检测按审批后的试验计划, 超缓凝高效减水剂掺量按 0.5%掺量进行。检测结果为减水剂在混凝土中的检测见表 4表 4检测项目减水率(%)泌水率比(%)含气量(%)凝聚时间之差(min)抗压强度比初凝终凝3天7天28天检测结果15.2622.4134158142156/4、 水拌和用水采纳经沉淀净化的自来水。检测结果见表 5。表 5检测项目悬浮胶体物( ppm) 氯化物含量( mg/L) 硫酸盐含量( mg/L) 下载后可任意编辑检测结果2104178三、 水泥浆配比确定根据水泥浆试验计划及拉美尔工程师来函回复, 组合试验采纳如下表。表 6序号水—灰比( W/C) 膨润土用量( %) ZB-1 掺量( %) 12:100.521:100.531.50.542.00.552.50.563.00.570.8:100.581.50.592.00.5102.50.5113.00.5120.6:100.5下载后可任意编辑稳 定 浆 液 配 比试块编号水灰比外加剂(%)相对密度(g/cm3)马什漏斗流动性(S)析水率(%)...
