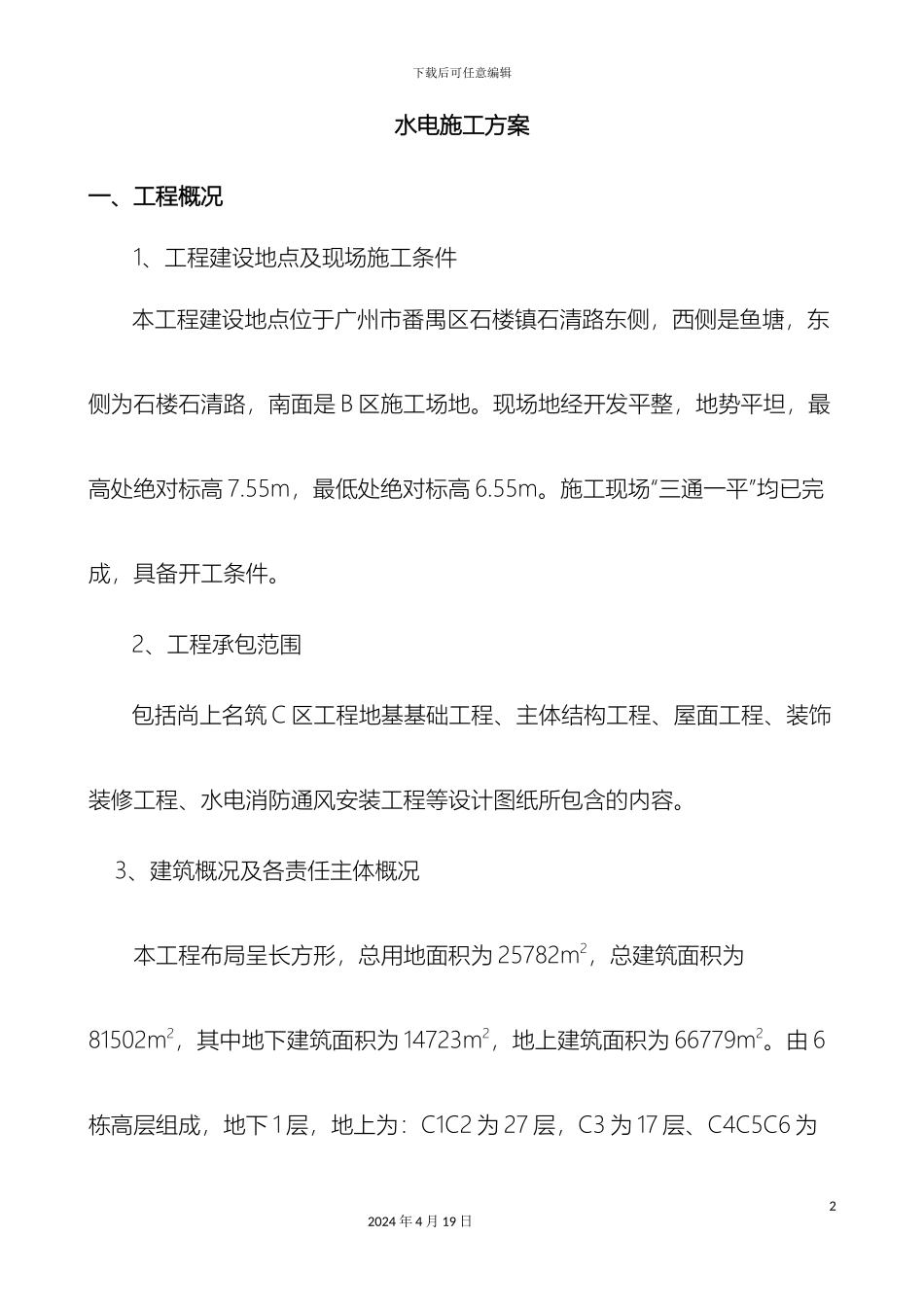

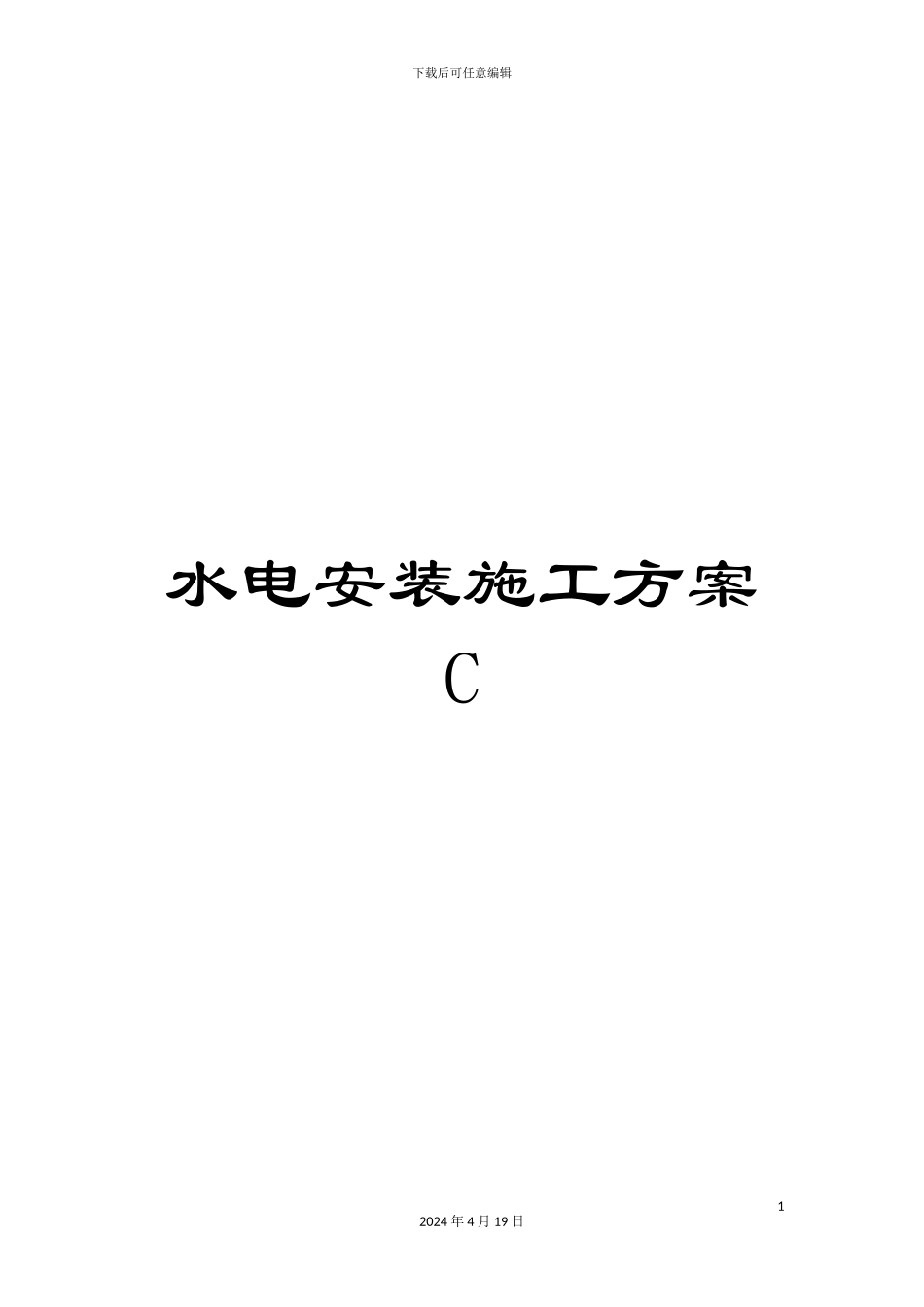

下载后可任意编辑水电安装施工方案C12024 年 4 月 19 日下载后可任意编辑水电施工方案一、工程概况 1、工程建设地点及现场施工条件本工程建设地点位于广州市番禺区石楼镇石清路东侧，西侧是鱼塘，东侧为石楼石清路，南面是 B 区施工场地。现场地经开发平整，地势平坦，最高处绝对标高 7.55m，最低处绝对标高 6.55m。施工现场“三通一平”均已完成，具备开工条件。2、工程承包范围包括尚上名筑 C 区工程地基基础工程、主体结构工程、屋面工程、装饰装修工程、水电消防通风安装工程等设计图纸所包含的内容。 3、建筑概况及各责任主体概况 本工程布局呈长方形，总用地面积为 25782m2，总建筑面积为81502m2，其中地下建筑面积为 14723m2，地上建筑面积为 66779m2。由 6栋高层组成，地下 1 层，地上为：C1C2 为 27 层，C3 为 17 层、C4C5C6 为22024 年 4 月 19 日下载后可任意编辑31 层；地下一层分别设置了停车库及设备用房等，一层主要包括住宅入口大堂、高低压电房、管理与消防控制室及电表间等，其余部分作架空层，二层及以上部分为住宅； 建筑竖向高度：C1C2 为建筑高度分别为 84.1m（27 层），C3 为建筑高度分别为 54.1m（17 层），C4C5C6 为建筑高度分别为 96.1m（31 层）；地下一层为 3.9m，架空层 4.5m，标准层 3m，±0.00 对应的绝对标高为 8.500米。 4、本建筑的结构安全等级为二级，抗震设防类别为丙类;地基基础设计等级高层为甲级，其它为乙级，设计使用年限为 50 年。 （一）建筑设计概况 本工程布局呈长方形，由 10 栋高层、20 栋别墅、商铺两栋和 1 栋居民健身场所组成。 该工程高层区为地下 1 层，地上 31 层；别墅区地下 1 层，地上 3 层 ；商铺和居民健身场所为地下 1 层，地上 1 层。高层区地下一层分别设置了停车32024 年 4 月 19 日下载后可任意编辑库及设备用房和局部人防区，一层主要包括住宅入口大堂、高低压电房、管理与消防控制室及电表间等，其余部分作架空层，二层及以上部分为住宅；别墅区地下一层为车库和家用设备用房等，地上部分为住宅； 建筑竖向高度：高层建筑建筑高度分别为 96.1m（31 层），别墅为 14.3米（3 层）。建筑高层建筑层高：地下一层为 3.9~4.9m，架空层 4.5m，标准层 3m，±0.00 对应的绝对标高为 8.300 米。 建设单位：广州市番禺信业房地产进展有限公司 设计单位：广州市景森工程设计顾问有限公司 勘探...
