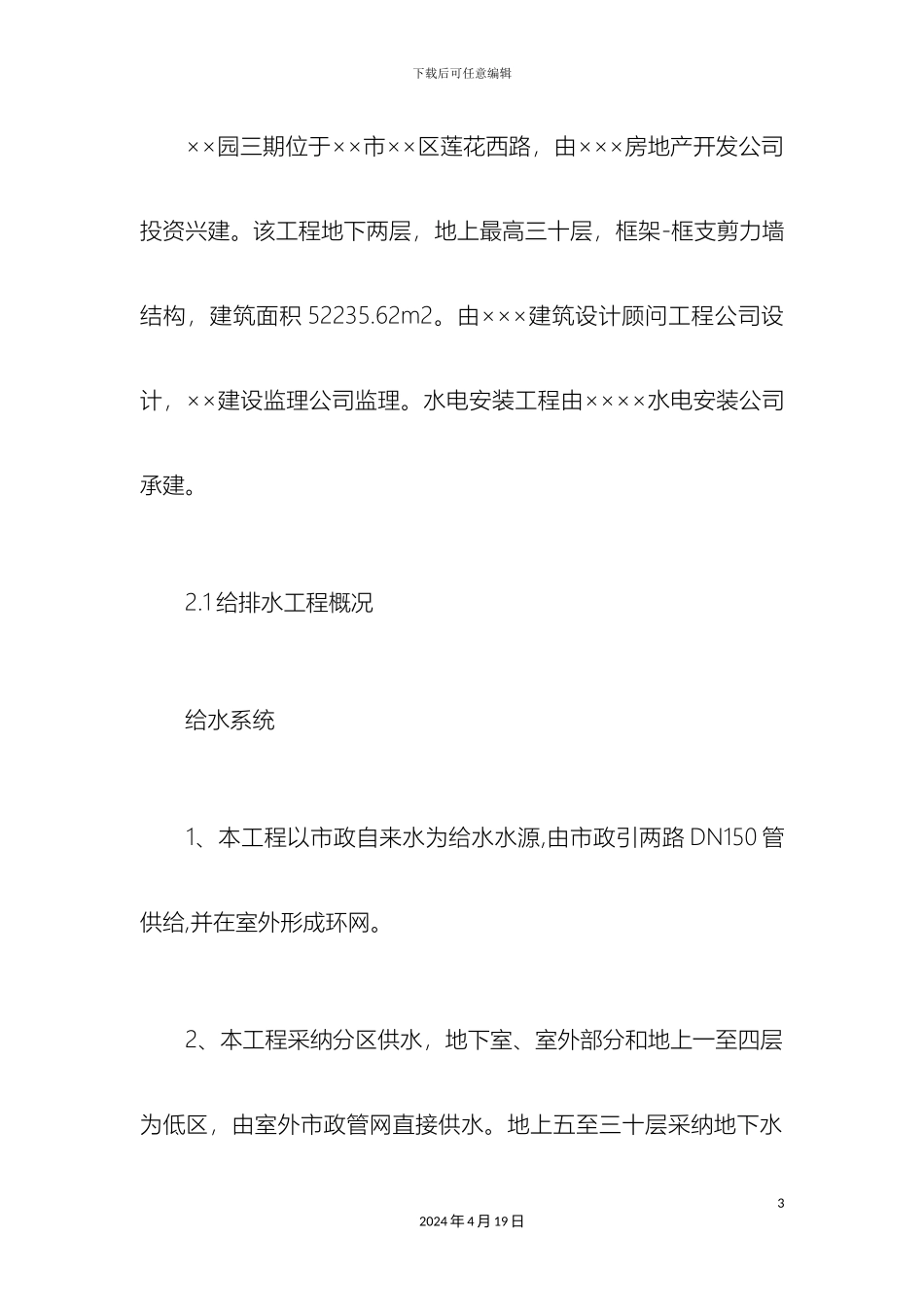

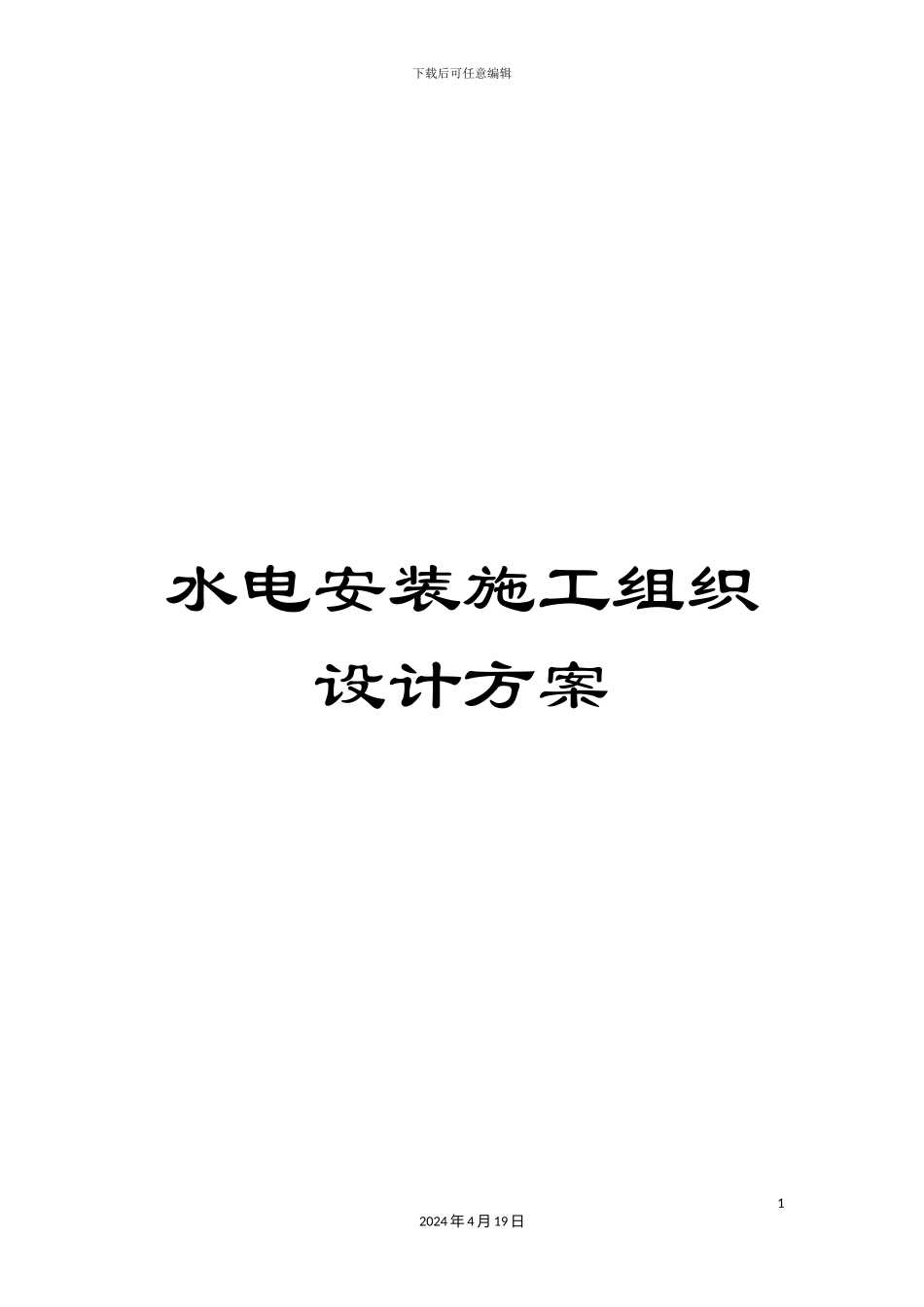

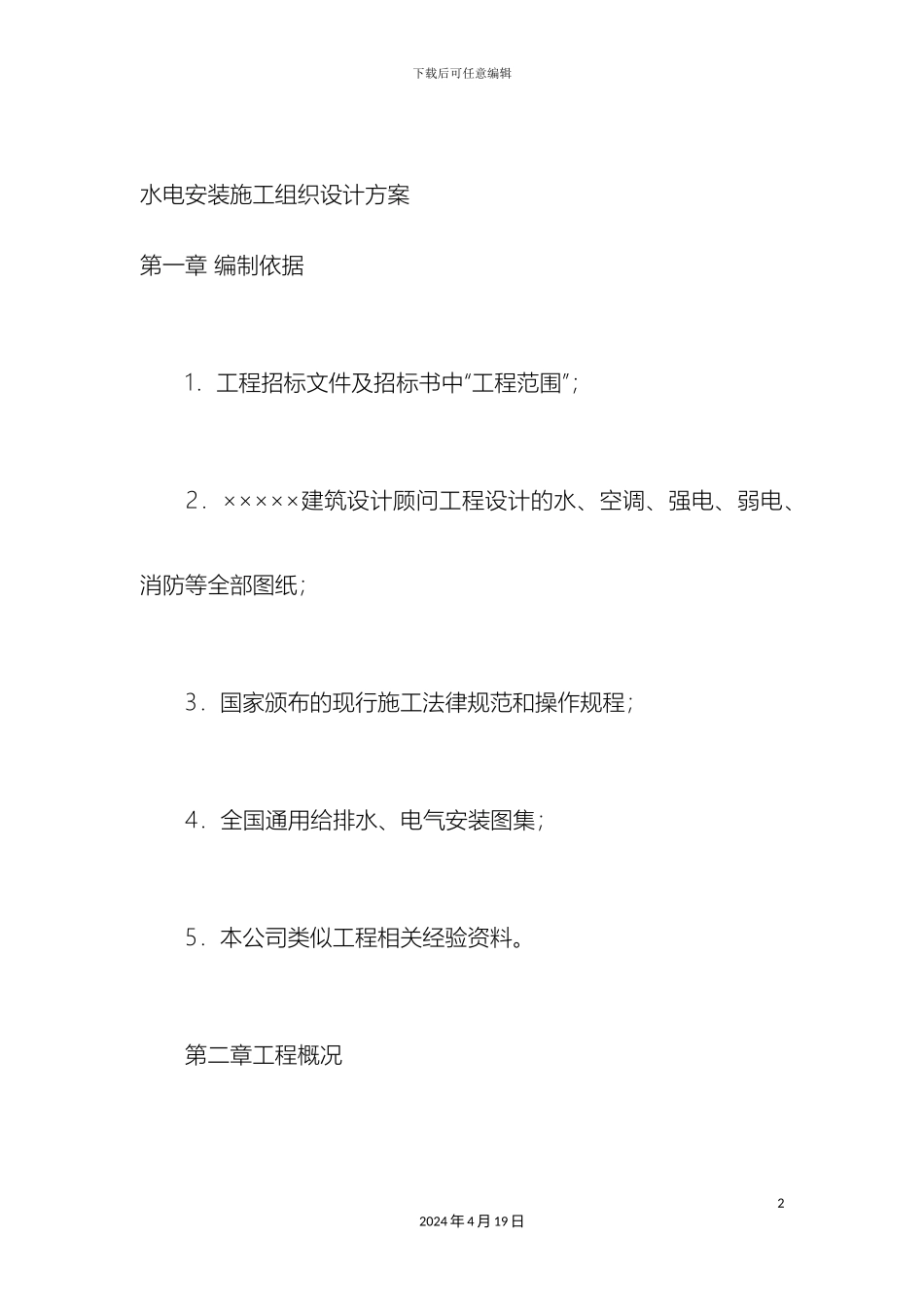

下载后可任意编辑水电安装施工组织设计方案12024 年 4 月 19 日下载后可任意编辑水电安装施工组织设计方案第一章 编制依据 1．工程招标文件及招标书中“工程范围”； 2．×××××建筑设计顾问工程设计的水、空调、强电、弱电、消防等全部图纸； 3．国家颁布的现行施工法律规范和操作规程； 4．全国通用给排水、电气安装图集； 5．本公司类似工程相关经验资料。 第二章工程概况 22024 年 4 月 19 日下载后可任意编辑 ××园三期位于××市××区莲花西路，由×××房地产开发公司投资兴建。该工程地下两层，地上最高三十层，框架-框支剪力墙结构，建筑面积 52235.62m2。由×××建筑设计顾问工程公司设计，××建设监理公司监理。水电安装工程由××××水电安装公司承建。 2.1 给排水工程概况 给水系统 1、本工程以市政自来水为给水水源,由市政引两路 DN150 管供给,并在室外形成环网。 2、本工程采纳分区供水，地下室、室外部分和地上一至四层为低区，由室外市政管网直接供水。地上五至三十层采纳地下水32024 年 4 月 19 日下载后可任意编辑池和变频供水系统联合供水，为保证供水点供水静压不大于 40 米水柱，五至二十层用减压阀减压供水。 3、住宅室内给水管采纳 PP-R 管，热熔连接；其它室外管道采纳塑钢复合管，DN≤100mm 采纳丝扣连接，DN≥100mm 者采纳发兰连接。室外管道 DN≤100mm，采纳塑钢复合管丝扣连接，DN≥100mm 者采纳承插式给水铸铁管，采纳水泥强度不低于32.5MPa 的水泥捻口。 排水系统 1、室内排水管均采纳硬聚氯乙烯管，承插粘接，并在较长立管上设简易消能装置。 2、室外排水管采纳钢筋砼排水管，污水管采纳沥青油膏接口，42024 年 4 月 19 日下载后可任意编辑雨水管采纳水泥砂浆接口。 2.2 电气工程概况 配电方式：商铺、动力及地下一般照明采纳电缆放射式供电，住宅楼干线采纳密集型母线槽，每层设插接箱及电表箱，每户设户分配电盘；一户一表，电度表箱设在每层强电井内。 配电线路：一般干线配线采纳 ZR-YJV 电缆，消防及地下室采纳 NH-YJV 电缆，支干线均为 BV-500V 铜线。 消防设备及一部分重要负荷的电源为一级负荷，设在事故母线段，待市电停电后，由柴油发电机供电。消防用电设备：如消防电梯、消防水泵、防排烟风机等采纳双回路供电，在末端双电源切换配电箱处自动切换，其中一路引自应急母线段。应急段配52024 年 4 月 19 日下载后可任意编辑...
