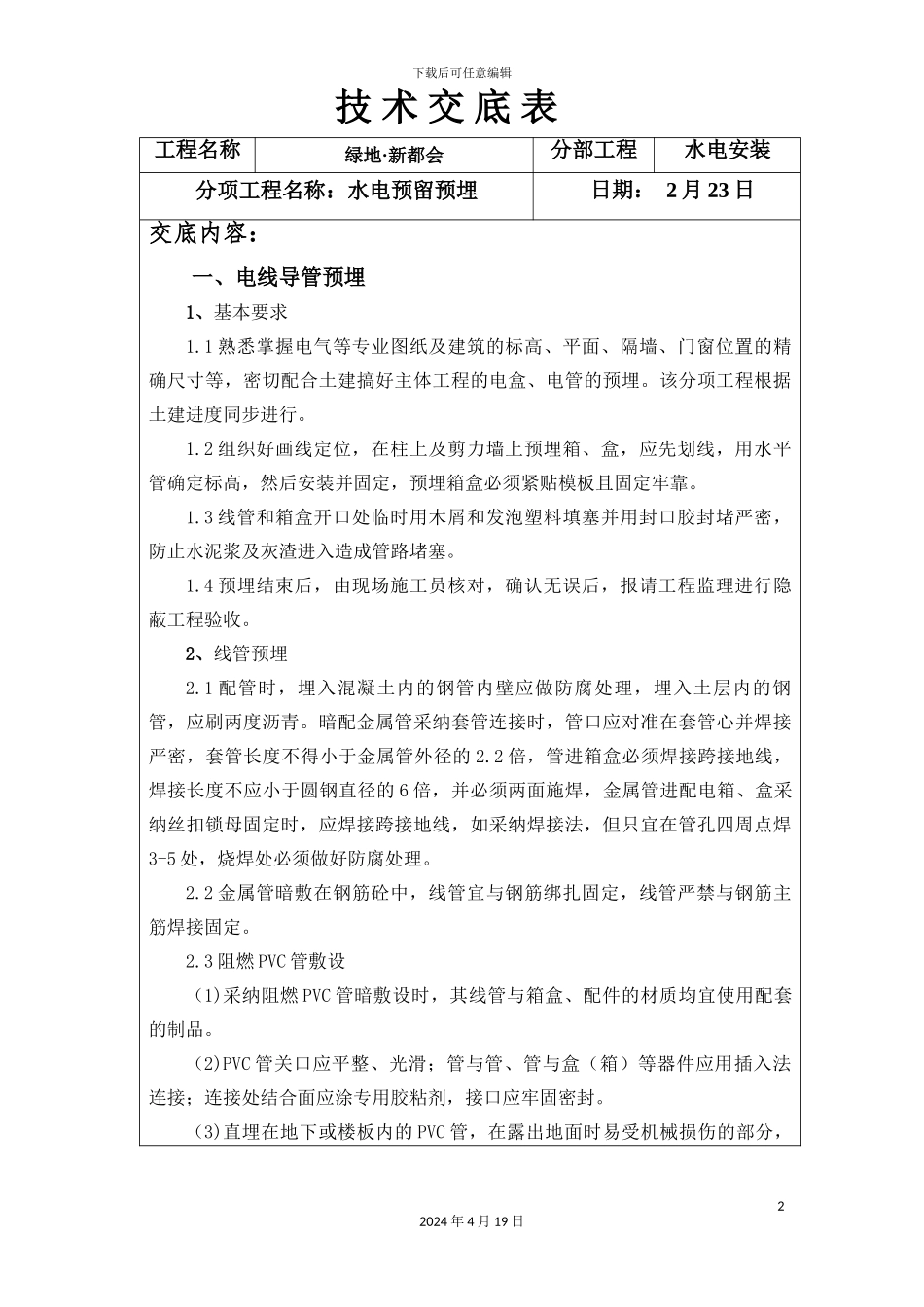

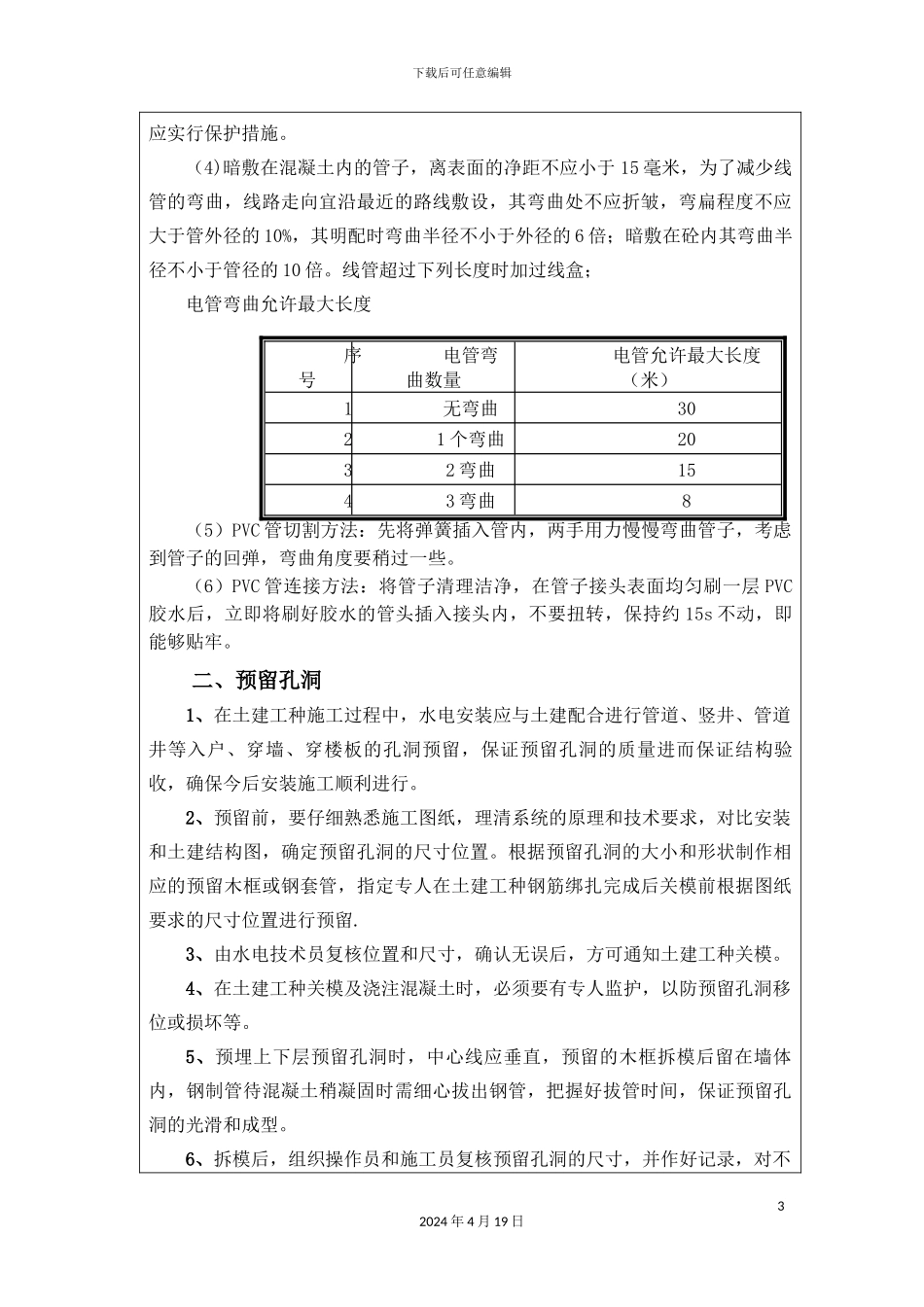

下载后可任意编辑水电预留预埋技术交底中铁五局12024 年 4 月 19 日下载后可任意编辑22024 年 4 月 19 日技 术 交 底 表工程名称绿地·新都会分部工程水电安装分项工程名称：水电预留预埋日期： 2 月 23 日交底内容：一、电线导管预埋1、基本要求1.1 熟悉掌握电气等专业图纸及建筑的标高、平面、隔墙、门窗位置的精确尺寸等，密切配合土建搞好主体工程的电盒、电管的预埋。该分项工程根据土建进度同步进行。1.2 组织好画线定位，在柱上及剪力墙上预埋箱、盒，应先划线，用水平管确定标高，然后安装并固定，预埋箱盒必须紧贴模板且固定牢靠。1.3 线管和箱盒开口处临时用木屑和发泡塑料填塞并用封口胶封堵严密，防止水泥浆及灰渣进入造成管路堵塞。1.4 预埋结束后，由现场施工员核对，确认无误后，报请工程监理进行隐蔽工程验收。2、线管预埋2.1 配管时，埋入混凝土内的钢管内壁应做防腐处理，埋入土层内的钢管，应刷两度沥青。暗配金属管采纳套管连接时，管口应对准在套管心并焊接严密，套管长度不得小于金属管外径的 2.2 倍，管进箱盒必须焊接跨接地线，焊接长度不应小于圆钢直径的 6 倍，并必须两面施焊，金属管进配电箱、盒采纳丝扣锁母固定时，应焊接跨接地线，如采纳焊接法，但只宜在管孔四周点焊3-5 处，烧焊处必须做好防腐处理。2.2 金属管暗敷在钢筋砼中，线管宜与钢筋绑扎固定，线管严禁与钢筋主筋焊接固定。2.3 阻燃 PVC 管敷设（1)采纳阻燃 PVC 管暗敷设时，其线管与箱盒、配件的材质均宜使用配套的制品。（2)PVC 管关口应平整、光滑；管与管、管与盒（箱）等器件应用插入法连接；连接处结合面应涂专用胶粘剂，接口应牢固密封。（3)直埋在地下或楼板内的 PVC 管，在露出地面时易受机械损伤的部分，下载后可任意编辑32024 年 4 月 19 日应实行保护措施。（4)暗敷在混凝土内的管子，离表面的净距不应小于 15 毫米，为了减少线管的弯曲，线路走向宜沿最近的路线敷设，其弯曲处不应折皱，弯扁程度不应大于管外径的 10%，其明配时弯曲半径不小于外径的 6 倍；暗敷在砼内其弯曲半径不小于管径的 10 倍。线管超过下列长度时加过线盒；电管弯曲允许最大长度序号电管弯曲数量电管允许最大长度（米）1无弯曲3021 个弯曲2032 弯曲1543 弯曲8（5）PVC 管切割方法：先将弹簧插入管内，两手用力慢慢弯曲管子，考虑到管子的回弹，弯曲角度要稍过一些。（6）PVC 管连接方法：将管子清理洁净，在管...
