水轮发电机组安装工程模板

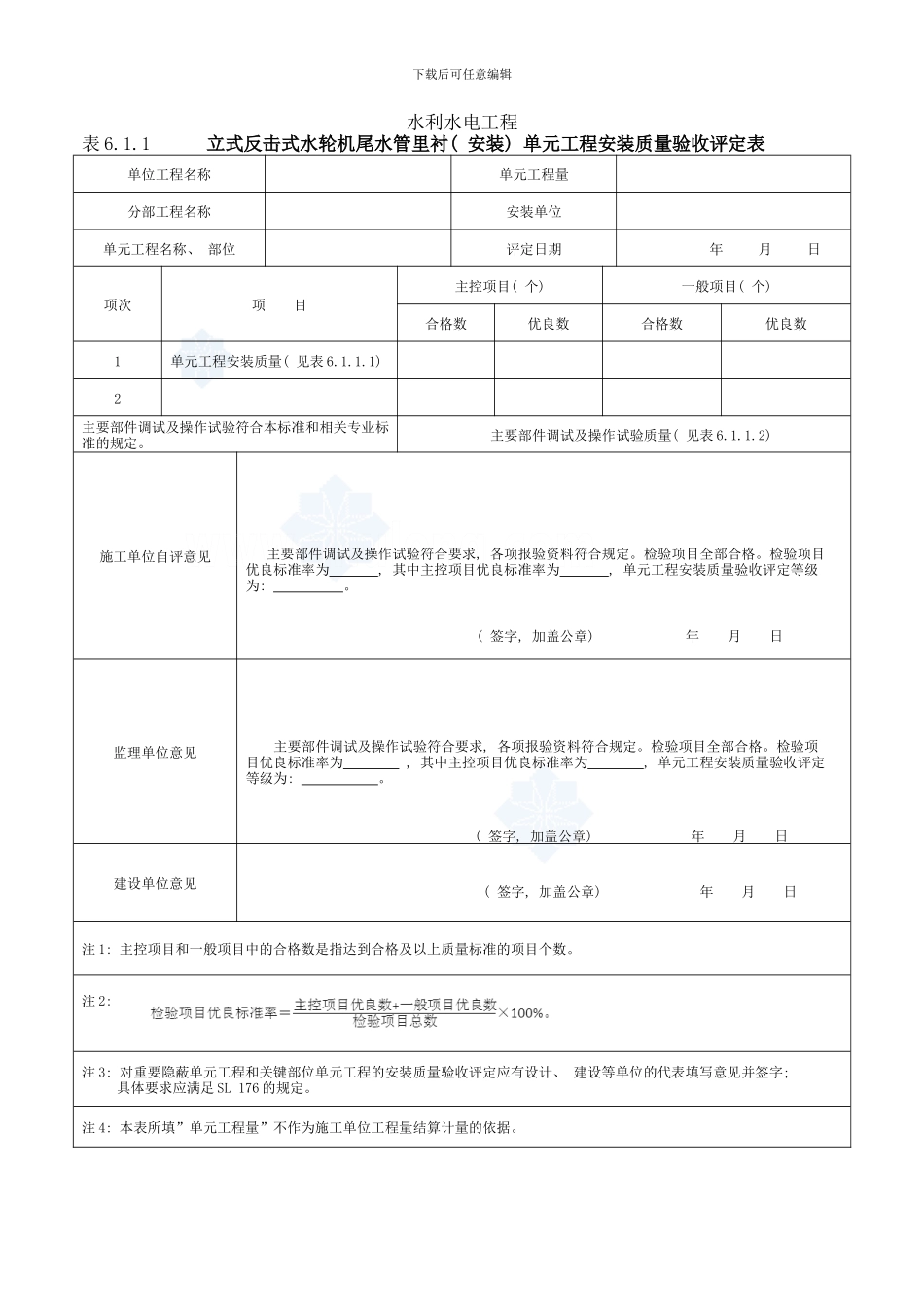

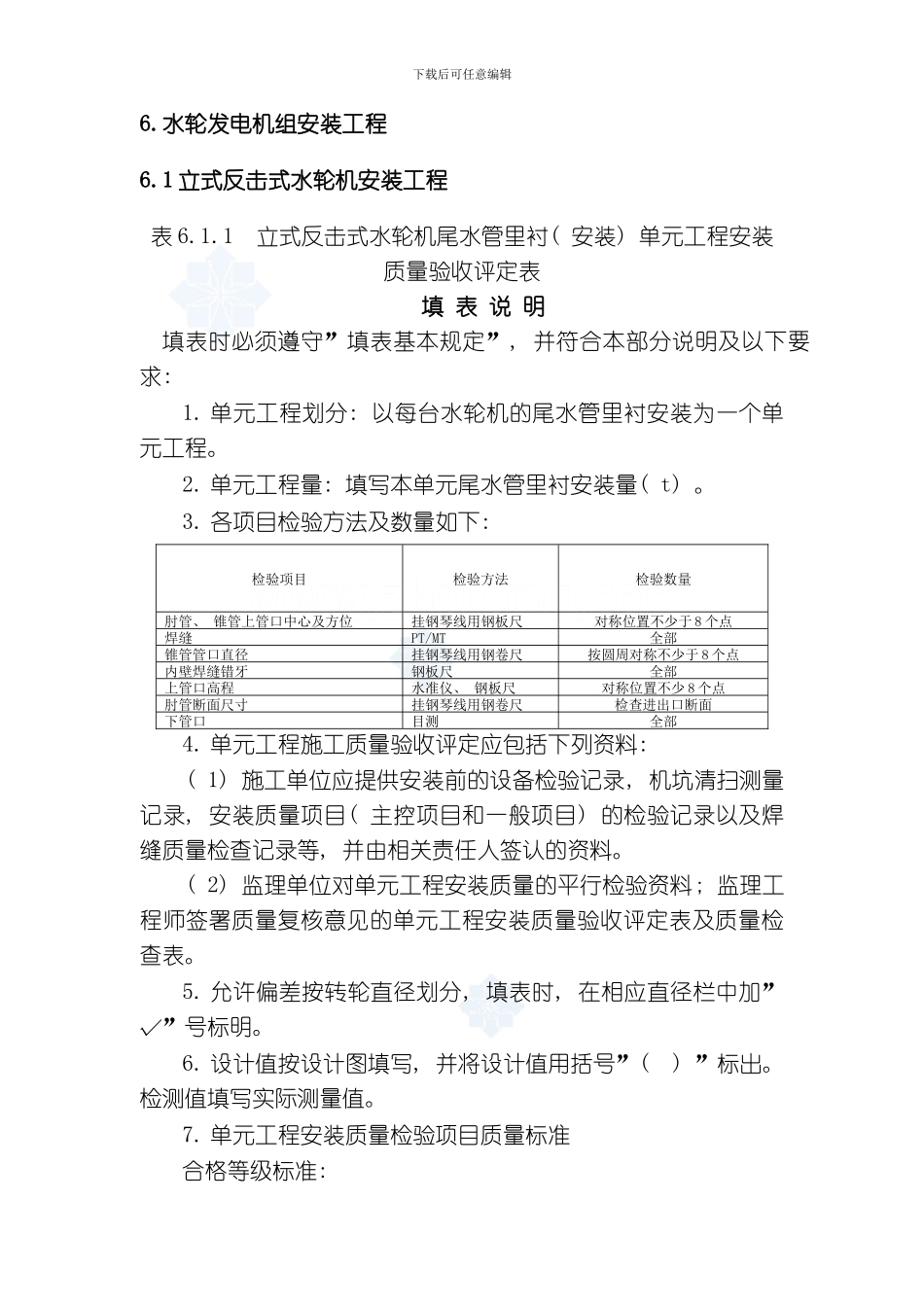

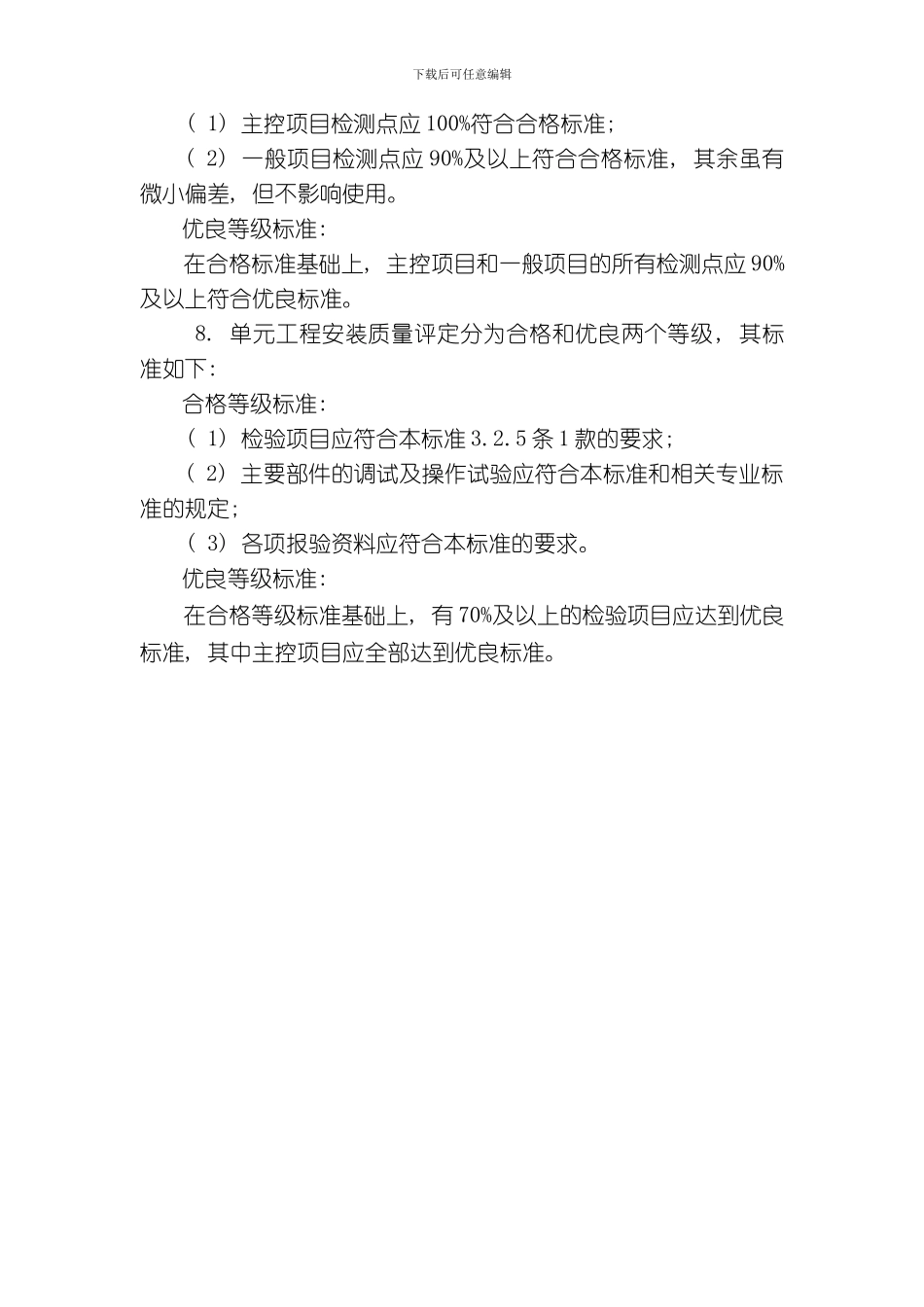

下载后可任意编辑6.水轮发电机组安装工程6.1 立式反击式水轮机安装工程表 6.1.1 立式反击式水轮机尾水管里衬( 安装) 单元工程安装质量验收评定表填 表 说 明填表时必须遵守”填表基本规定”, 并符合本部分说明及以下要求: 1. 单元工程划分: 以每台水轮机的尾水管里衬安装为一个单元工程。2. 单元工程量: 填写本单元尾水管里衬安装量( t) 。3. 各项目检验方法及数量如下: 检验项目检验方法检验数量肘管、 锥管上管口中心及方位挂钢琴线用钢板尺对称位置不少于 8 个点焊缝PT/MT全部锥管管口直径挂钢琴线用钢卷尺按圆周对称不少于 8 个点内壁焊缝错牙钢板尺全部上管口高程水准仪、 钢板尺对称位置不少 8 个点肘管断面尺寸挂钢琴线用钢卷尺检查进出口断面下管口目测全部4. 单元工程施工质量验收评定应包括下列资料: ( 1) 施工单位应提供安装前的设备检验记录, 机坑清扫测量记录, 安装质量项目( 主控项目和一般项目) 的检验记录以及焊缝质量检查记录等, 并由相关责任人签认的资料。( 2) 监理单位对单元工程安装质量的平行检验资料; 监理工程师签署质量复核意见的单元工程安装质量验收评定表及质量检查表。5. 允许偏差按转轮直径划分, 填表时, 在相应直径栏中加”√”号标明。6. 设计值按设计图填写, 并将设计值用括号”( ) ”标出。检测值填写实际测量值。7. 单元工程安装质量检验项目质量标准合格等级标准: 下载后可任意编辑( 1) 主控项目检测点应 100%符合合格标准; ( 2) 一般项目检测点应 90%及以上符合合格标准, 其余虽有微小偏差, 但不影响使用。优良等级标准: 在合格标准基础上, 主控项目和一般项目的所有检测点应 90%及以上符合优良标准。8. 单元工程安装质量评定分为合格和优良两个等级, 其标准如下: 合格等级标准: ( 1) 检验项目应符合本标准 3.2.5 条 1 款的要求; ( 2) 主要部件的调试及操作试验应符合本标准和相关专业标准的规定; ( 3) 各项报验资料应符合本标准的要求。优良等级标准: 在合格等级标准基础上, 有 70%及以上的检验项目应达到优良标准, 其中主控项目应全部达到优良标准。下载后可任意编辑水利水电工程表 6.1.1 立式反击式水轮机尾水管里衬( 安装) 单元工程安装质量验收评定表单位工程名称 单元工程量 分部工程名称 安装单位 单元工程名称、 部位 评定日期 年 月 日项次项 目主控项目( 个) 一般项目( 个) 合格数优良数合格数...
