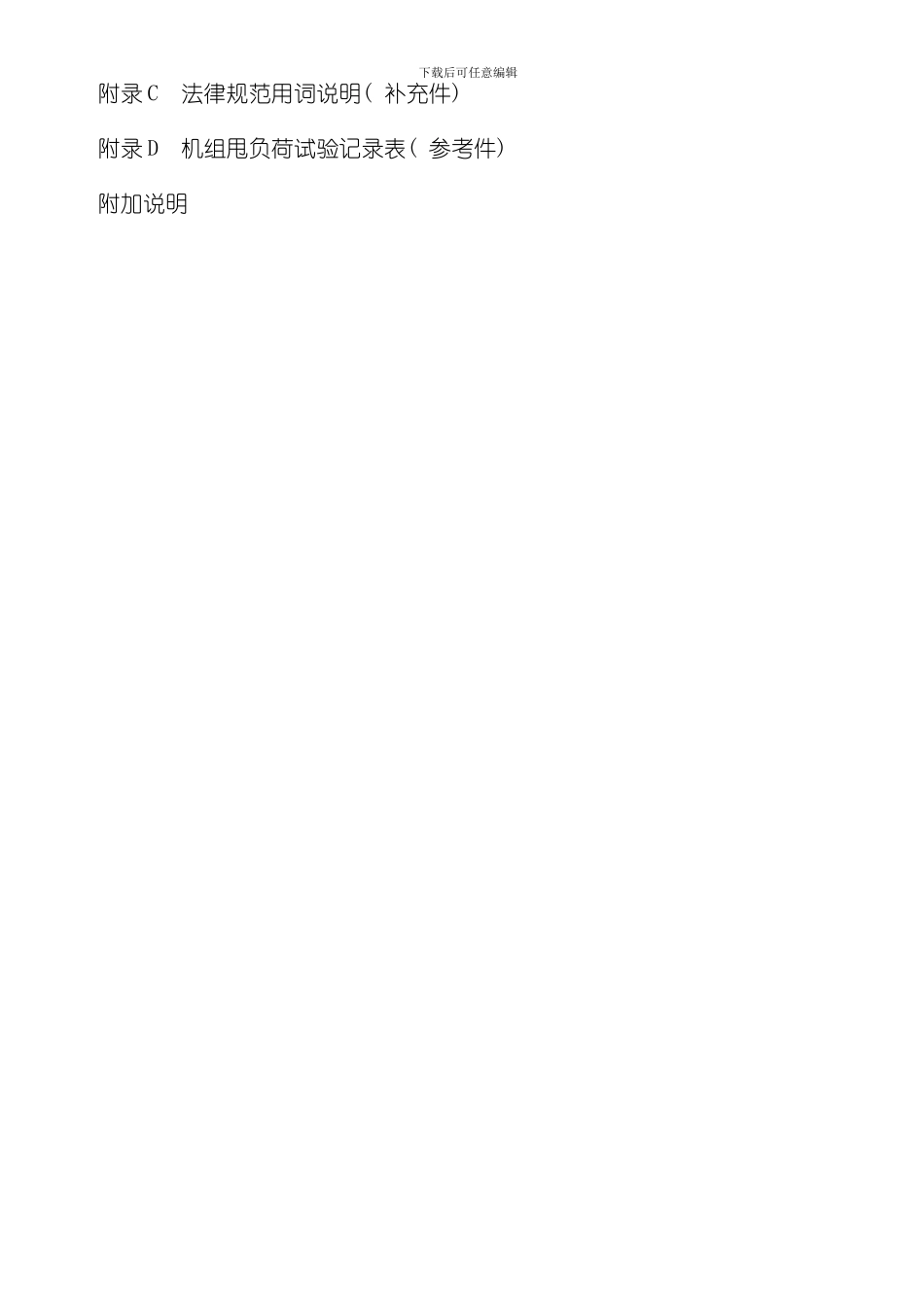

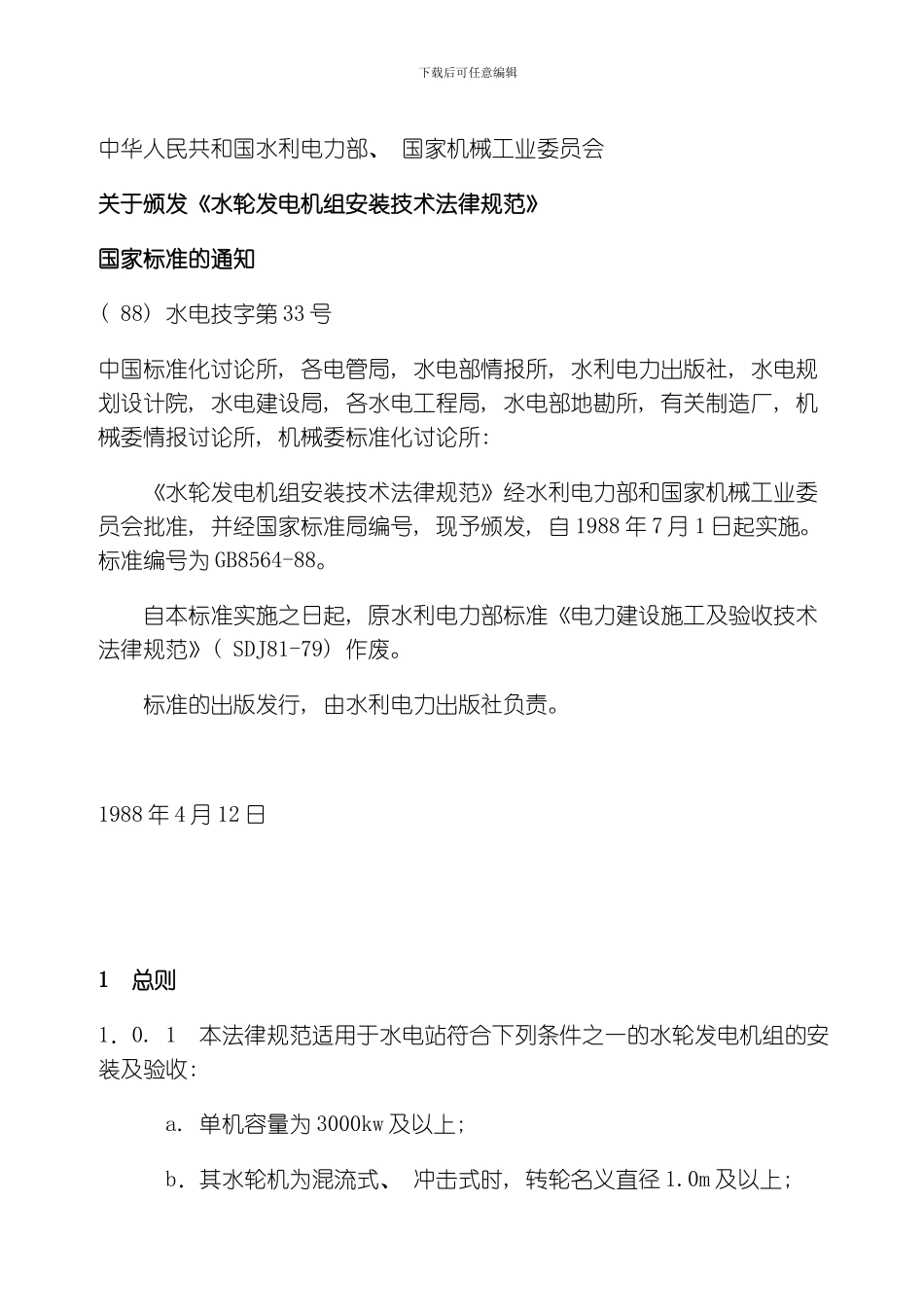

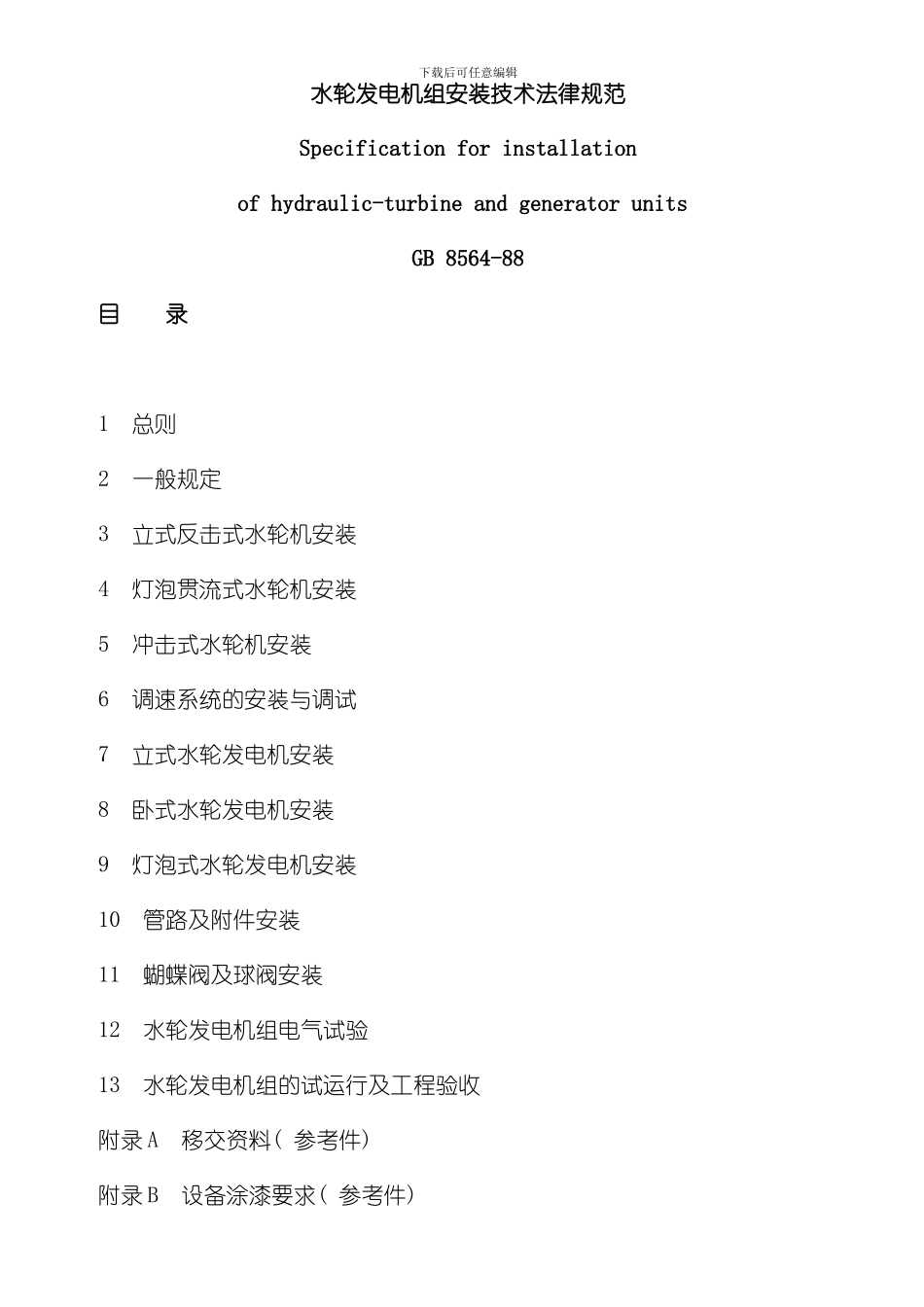

下载后可任意编辑水轮发电机组安装技术法律规范Specification for installationof hydraulic-turbine and generator units GB 8564-88目 录 1 总则2 一般规定3 立式反击式水轮机安装4 灯泡贯流式水轮机安装5 冲击式水轮机安装6 调速系统的安装与调试7 立式水轮发电机安装8 卧式水轮发电机安装9 灯泡式水轮发电机安装10 管路及附件安装11 蝴蝶阀及球阀安装12 水轮发电机组电气试验13 水轮发电机组的试运行及工程验收附录 A 移交资料( 参考件) 附录 B 设备涂漆要求( 参考件) 下载后可任意编辑附录 C 法律规范用词说明( 补充件) 附录 D 机组甩负荷试验记录表( 参考件) 附加说明下载后可任意编辑 中华人民共和国水利电力部、 国家机械工业委员会关于颁发《水轮发电机组安装技术法律规范》国家标准的通知( 88) 水电技字第 33 号中国标准化讨论所, 各电管局, 水电部情报所, 水利电力出版社, 水电规划设计院, 水电建设局, 各水电工程局, 水电部地勘所, 有关制造厂, 机械委情报讨论所, 机械委标准化讨论所: 《水轮发电机组安装技术法律规范》经水利电力部和国家机械工业委员会批准, 并经国家标准局编号, 现予颁发, 自 1988 年 7 月 1 日起实施。标准编号为 GB8564-88。 自本标准实施之日起, 原水利电力部标准《电力建设施工及验收技术法律规范》( SDJ81-79) 作废。 标准的出版发行, 由水利电力出版社负责。 1988 年 4 月 12 日 1 总则1．0. 1 本法律规范适用于水电站符合下列条件之一的水轮发电机组的安装及验收: a. 单机容量为 3000kw 及以上; b．其水轮机为混流式、 冲击式时, 转轮名义直径 1.0m 及以上; 下载后可任意编辑 c．其水轮机为轴流式、 斜流式、 贯流式时, 转轮名义直径 1.4m及以上。 单机容量为 35 万 kw 及以上; 或混流式水轮机, 转轮名义直径 6.Om 以上。 抽水蓄能可逆式机组和小型水轮发电机组可参照执行。1．0. 2 机组的安装应根据设计单位和制造厂已审批的机组安装图及有关技术文件, 按本法律规范要求进行。但制造厂因改进设计而有特别要求的, 应按制造厂有关技术文件的要求进行。凡本法律规范和制造厂技术文件均未涉及者, 应由施工单位会同制造厂及有关单位拟定补充规定, 报主管部门审批后执行, 重要者报部备案。1．0. 3 水轮发电机组设备, 应符合国家现行的技术标准( 包括本法律规范) 和订货合同规定, 应有...
