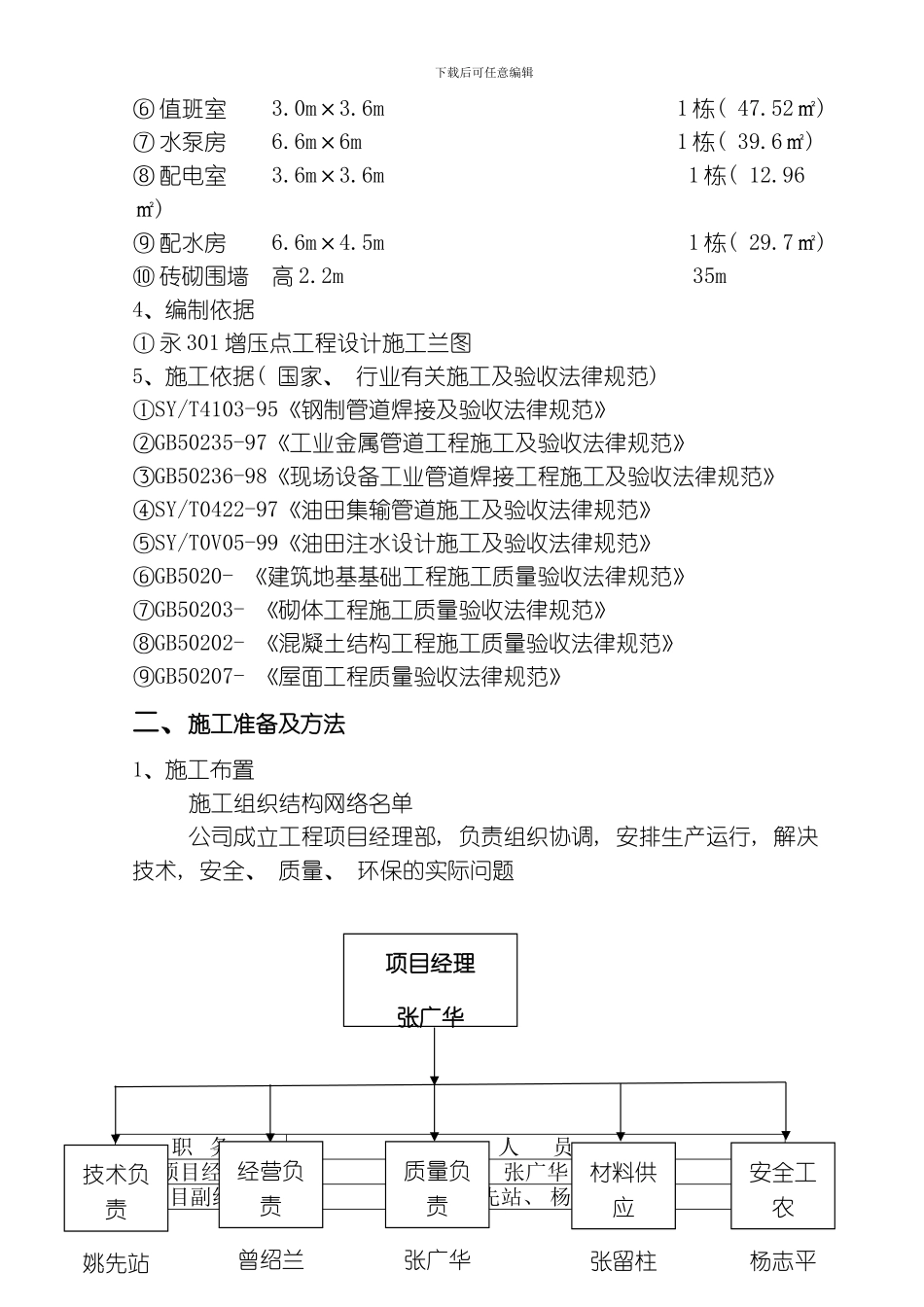

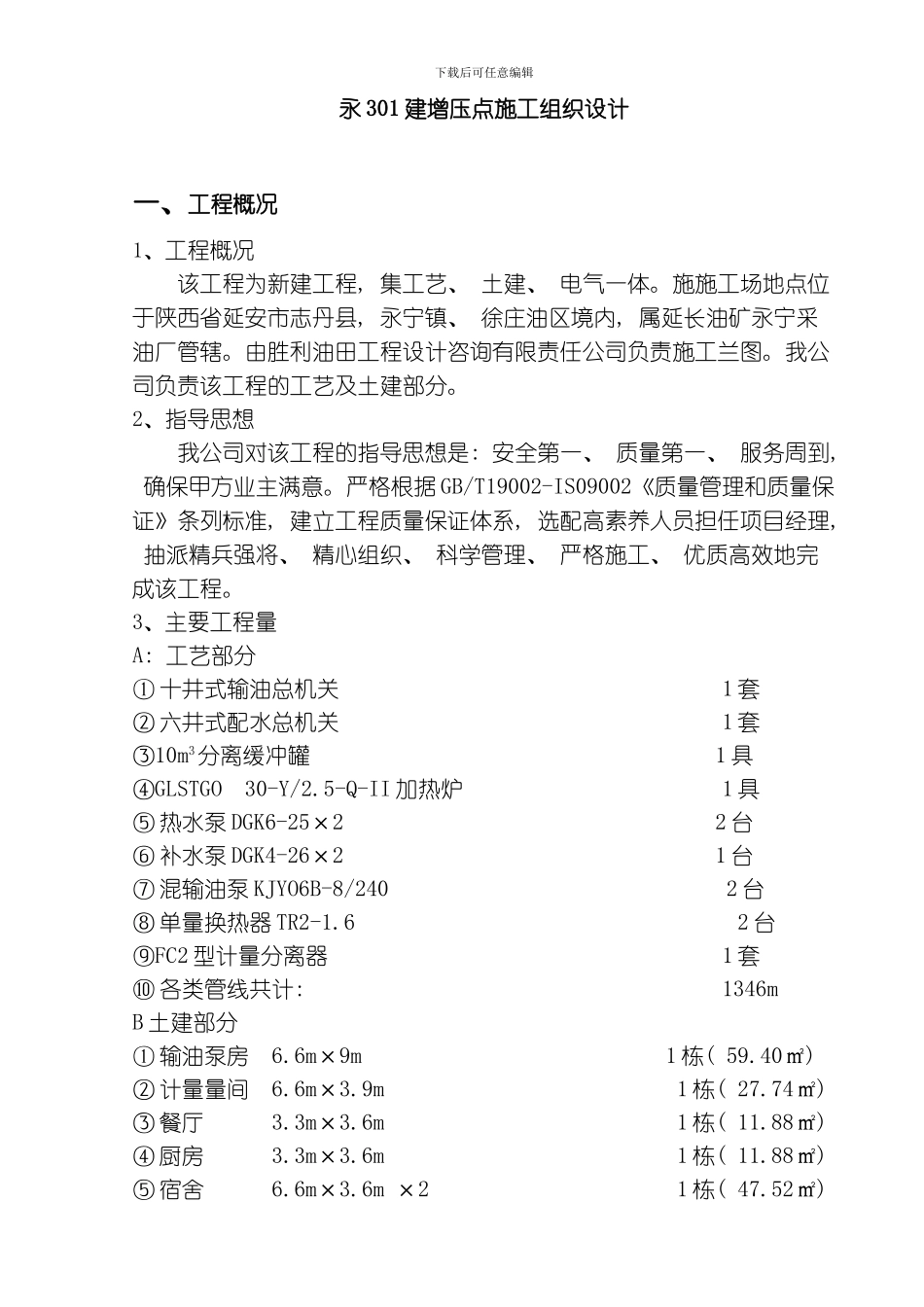

下载后可任意编辑永 301 建增压点施工组织设计一、工程概况1、工程概况该工程为新建工程, 集工艺、 土建、 电气一体。施施工场地点位于陕西省延安市志丹县, 永宁镇、 徐庄油区境内, 属延长油矿永宁采油厂管辖。由胜利油田工程设计咨询有限责任公司负责施工兰图。我公司负责该工程的工艺及土建部分。2、指导思想我公司对该工程的指导思想是: 安全第一、 质量第一、 服务周到, 确保甲方业主满意。严格根据 GB/T19002-IS09002《质量管理和质量保证》条列标准, 建立工程质量保证体系, 选配高素养人员担任项目经理, 抽派精兵强将、 精心组织、 科学管理、 严格施工、 优质高效地完成该工程。3、主要工程量A: 工艺部分① 十井式输油总机关 1 套② 六井式配水总机关 1 套③10m3分离缓冲罐 1 具④GLSTGO 30-Y/2.5-Q-II 加热炉 1 具⑤ 热水泵 DGK6-25×2 2 台⑥ 补水泵 DGK4-26×2 1 台⑦ 混输油泵 KJYO6B-8/240 2 台⑧ 单量换热器 TR2-1.6 2 台⑨FC2 型计量分离器 1 套⑩ 各类管线共计: 1346mB 土建部分① 输油泵房 6.6m×9m 1 栋( 59.40㎡) ② 计量量间 6.6m×3.9m 1 栋( 27.74㎡) ③ 餐厅 3.3m×3.6m 1 栋( 11.88㎡) ④ 厨房 3.3m×3.6m 1 栋( 11.88㎡) ⑤ 宿舍 6.6m×3.6m ×2 1 栋( 47.52㎡) 下载后可任意编辑⑥ 值班室 3.0m×3.6m 1 栋( 47.52㎡) ⑦ 水泵房 6.6m×6m 1 栋( 39.6㎡) ⑧ 配电室 3.6m×3.6m 1 栋( 12.96㎡) ⑨ 配水房 6.6m×4.5m 1 栋( 29.7㎡) ⑩ 砖砌围墙 高 2.2m 35m4、编制依据① 永 301 增压点工程设计施工兰图5、施工依据( 国家、 行业有关施工及验收法律规范) ①SY/T4103-95《钢制管道焊接及验收法律规范》②GB50235-97《工业金属管道工程施工及验收法律规范》③GB50236-98《现场设备工业管道焊接工程施工及验收法律规范》④SY/T0422-97《油田集输管道施工及验收法律规范》⑤SY/T0V05-99《油田注水设计施工及验收法律规范》⑥GB5020- 《建筑地基基础工程施工质量验收法律规范》⑦GB50203- 《砌体工程施工质量验收法律规范》⑧GB50202- 《混凝土结构工程施工质量验收法律规范》⑨GB50207- 《屋面工程质量验收法律规范》二、施工准备及方法1、施工布置 施工组织结构网络名单 公司成立工程项目经理部, 负责组织协调, 安排生产运行, 解决技术, 安全、 质量、 环保的实际问题职 务人 员项目...
