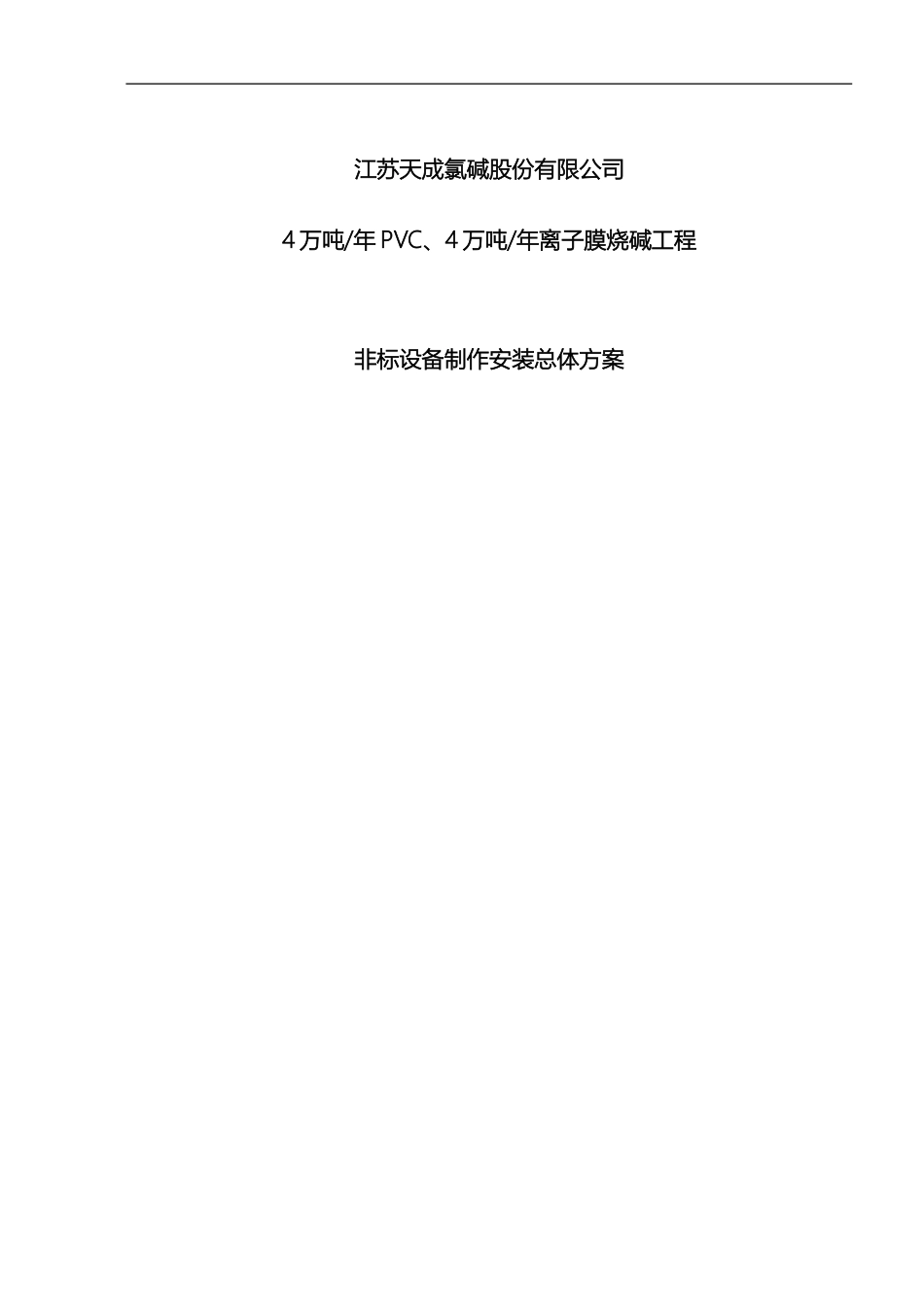

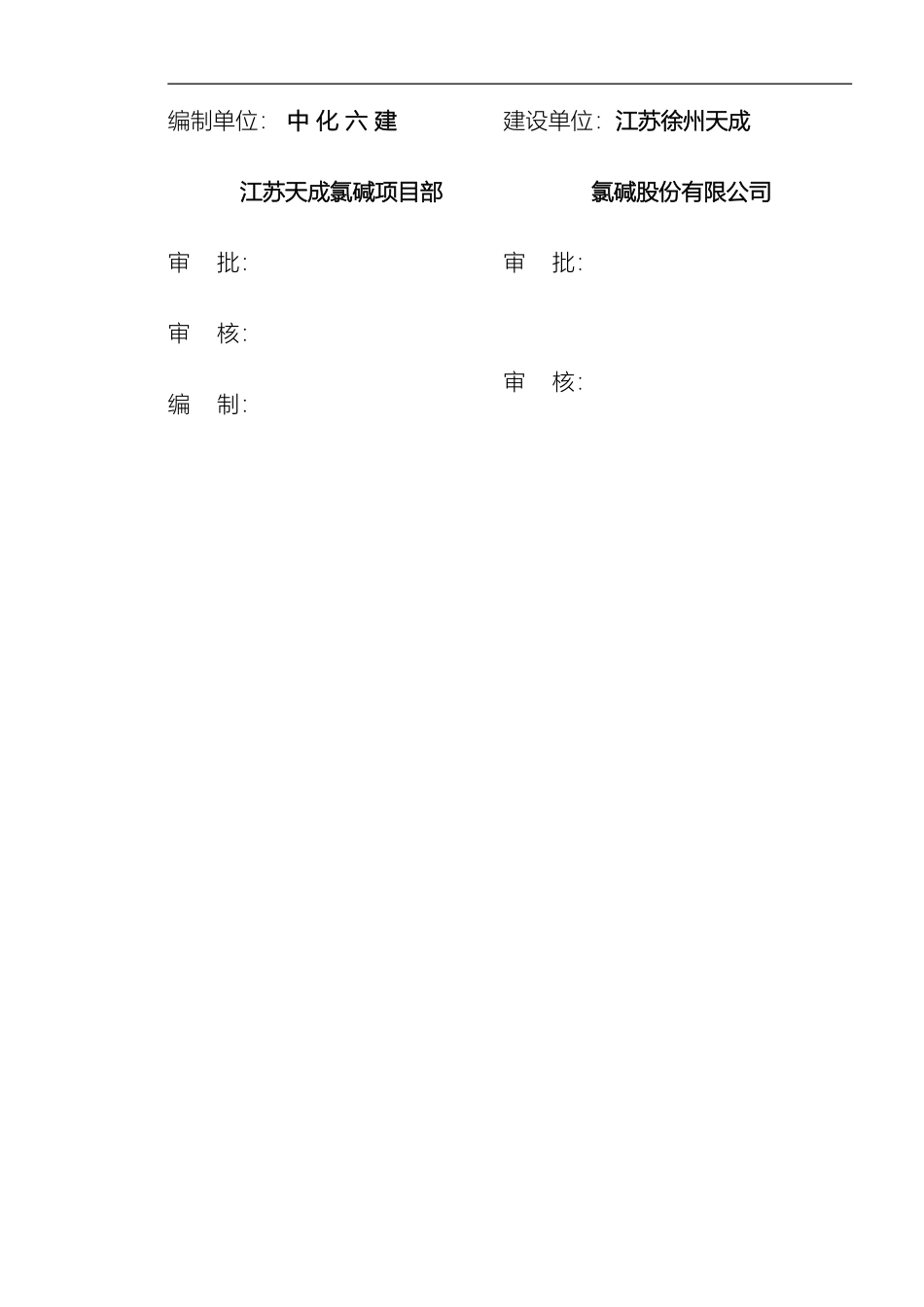

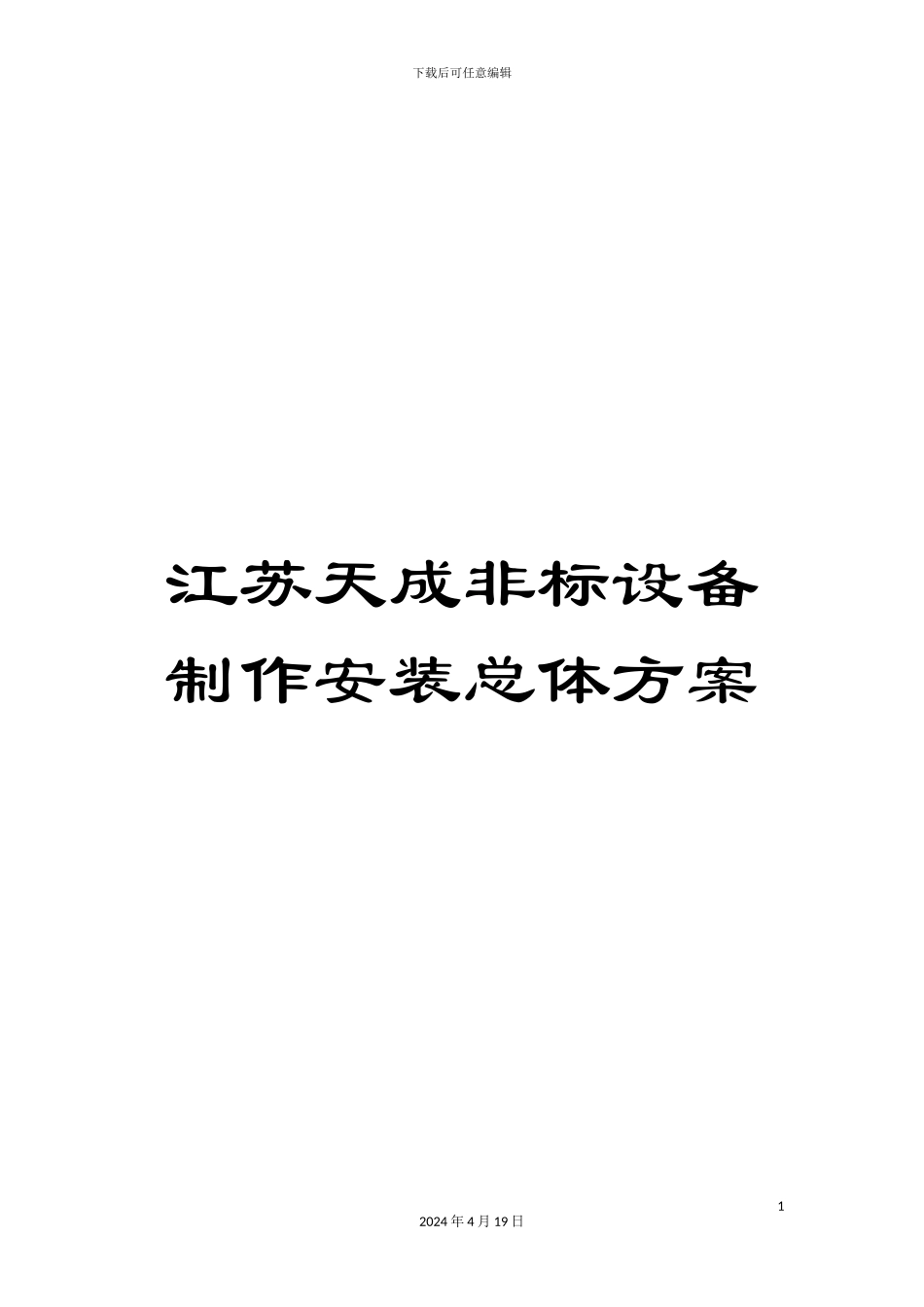

下载后可任意编辑江苏天成非标设备制作安装总体方案12024 年 4 月 19 日江苏天成氯碱股份有限公司4 万吨/年 PVC、4 万吨/年离子膜烧碱工程非标设备制作安装总体方案编制单位： 中 化 六 建江苏天成氯碱项目部审 批：审 核：编 制： 建设单位：江苏徐州天成氯碱股份有限公司审 批：审 核：中国化学工程第六建设公司江苏氯碱项目部二 OO 四年十一月一十八日目 录1、 工程概况………………………………………………………………………………2、 编制依据………………………………………………………………………………3、 施工前准备……………………………………………………………………………4、 主要施工方法…………………………………………………………………………5、 焊接……………………………………………………………………………………6、 焊接检验和总体试验…………………………………………………………………7、 质量保证措施…………………………………………………………………………8、 安全保证措施…………………………………………………………………………下载后可任意编辑9、 劳动力计划……………………………………………………………………………10、施工机具使用用料……………………………………………………………………11、施工手段用料…………………………………………………………………………12、检测与测量设备一览表………………………………………………………………1. 工程概况江苏天成氯碱股份有限公司年产 4 万吨/年离子膜烧碱、4 万吨/年 PVC 工程共有现场制作安装非标设备 25 台，其中贮槽 23 台，反应类设备 1 台，直升湿式气柜 2 台，主要设备的名称及基本参数见下表：现场制作非标设备技术特性一览表序号设备位号名 称规 格数量材 质单重 （ t ）总重 （ t ）备 注12V-0203清夜贮槽Φ6000×5500 V=150m31Q235-A12.77 12.77 上拱顶下平底 22V-0202上清夜贮槽Φ6000×4500 V=130m31Q235-A11.43 11.43 上锥顶下锥底 32V1303乙炔气柜Φ15900×14500 V=1000m31Q235-A119.58 119.58 其中砼配重块 25.624t、铸铁配重块 26.624t12024 年 4 月 19 日下载后可任意编辑42V0501氯乙烯气柜Φ15900×14500 V=1000m31Q235-A119.58 119.58 其中砼配重块 24.412t、铸铁配重块 24.412t52V0417热水槽Φ3200×6500 V=132m31Q235-A10.94 ...
