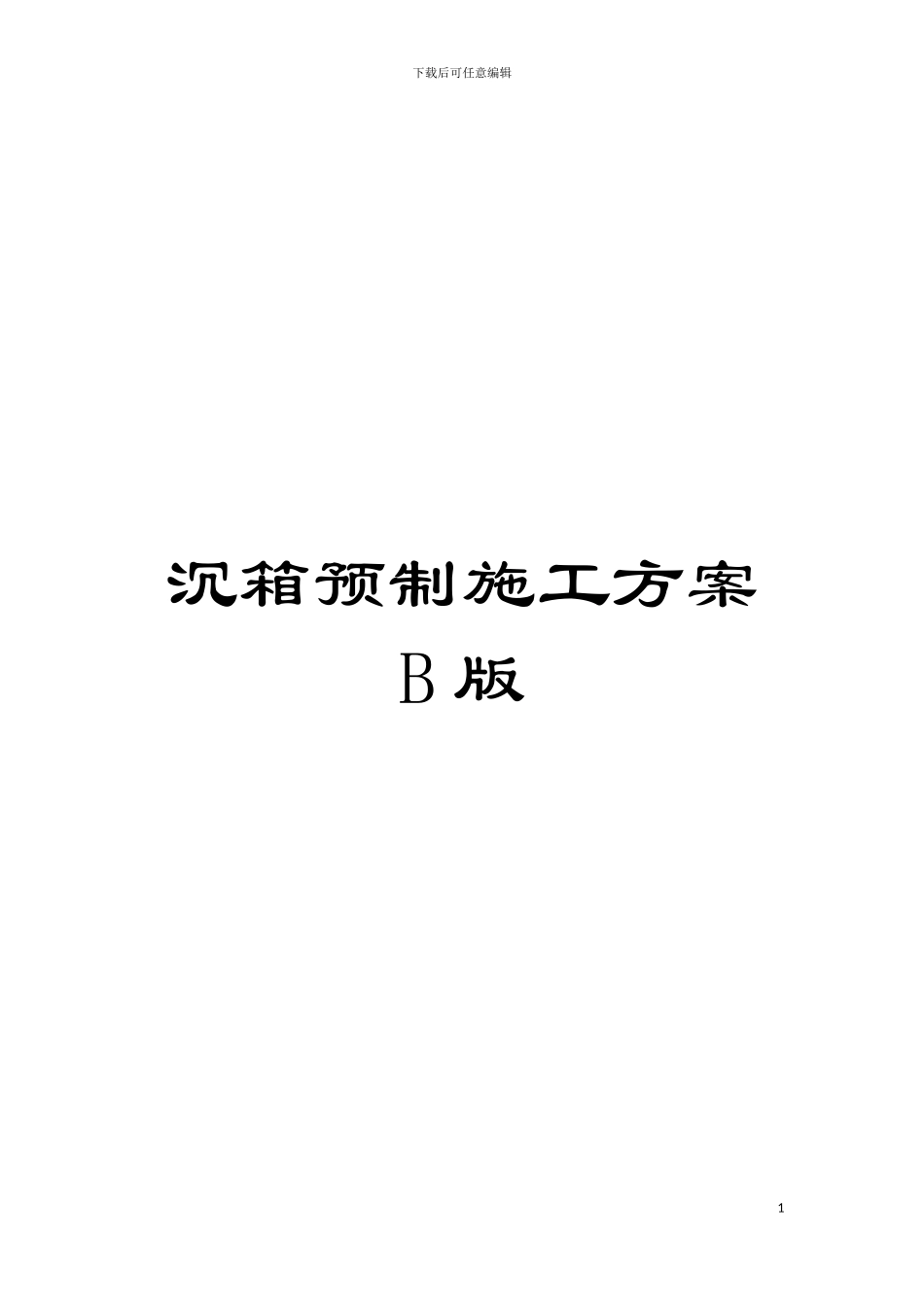

沉箱预制施工方案B版模板

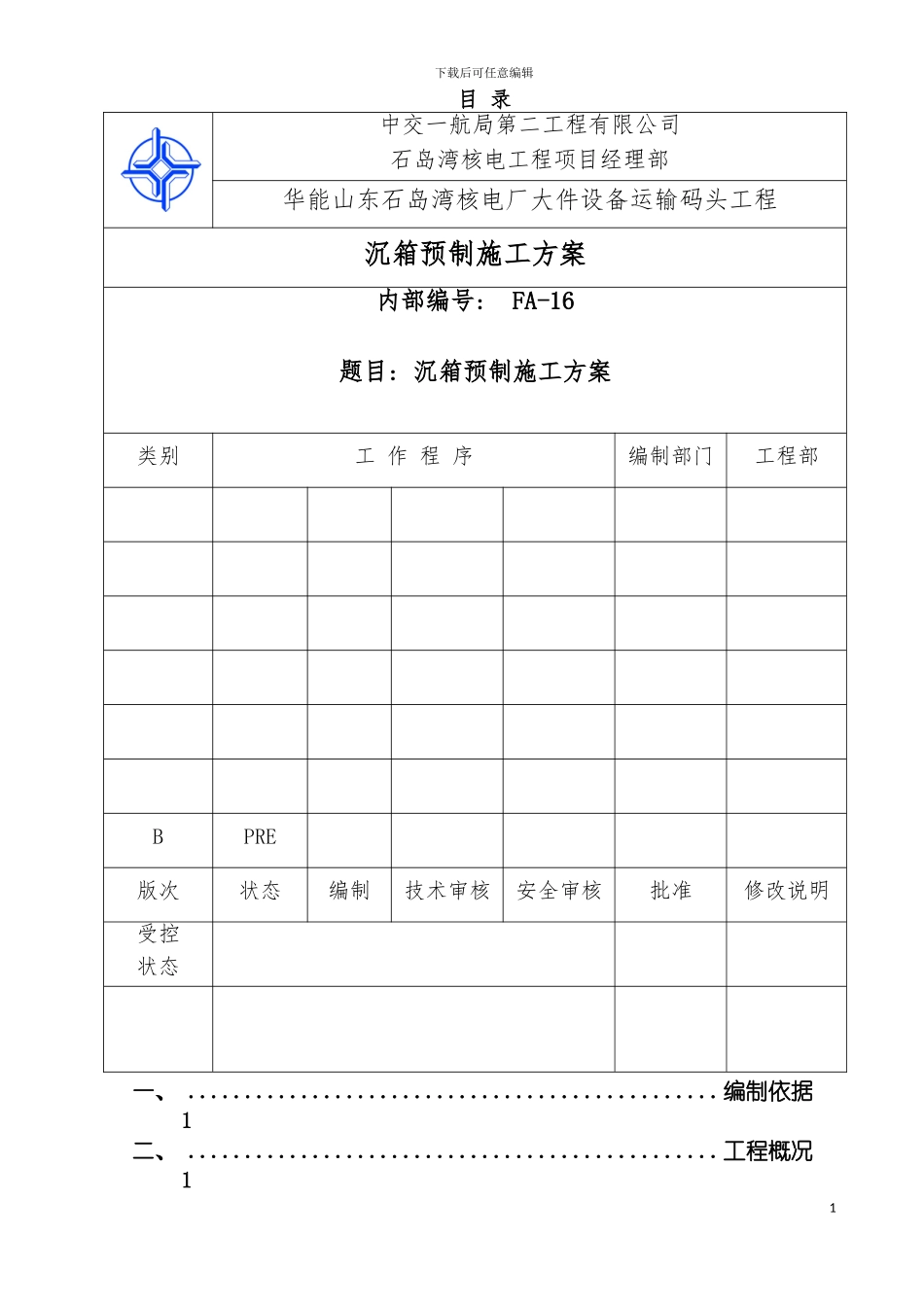

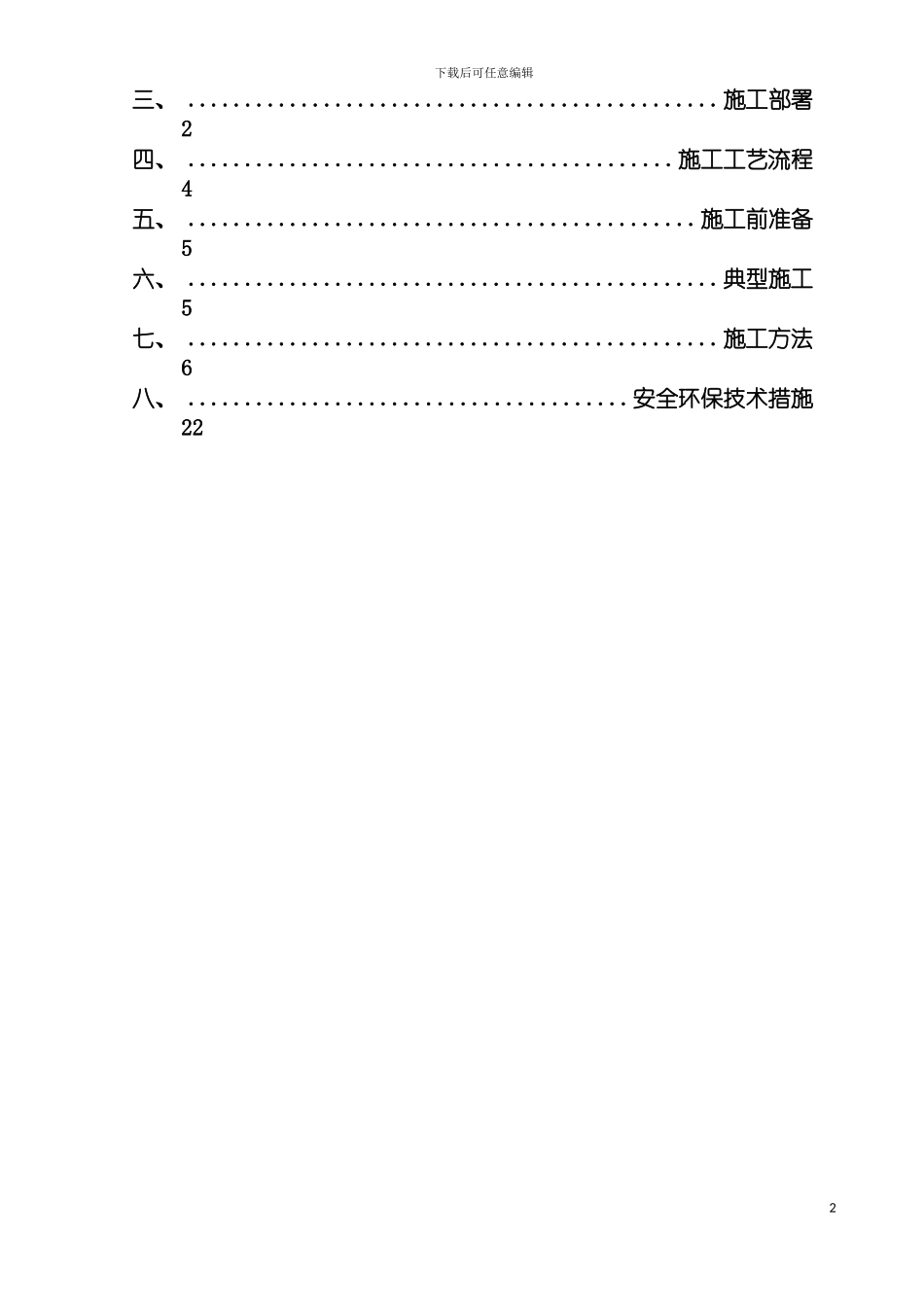

下载后可任意编辑沉箱预制施工方案B 版1下载后可任意编辑目 录一、 ...............................................编制依据1二、 ...............................................工程概况11中交一航局第二工程有限公司石岛湾核电工程项目经理部华能山东石岛湾核电厂大件设备运输码头工程沉箱预制施工方案内部编号: FA-16题目: 沉箱预制施工方案类别工 作 程 序编制部门工程部BPRE版次状态编制技术审核安全审核批准修改说明受控状态下载后可任意编辑三、 ...............................................施工部署2四、 ...........................................施工工艺流程4五、 .............................................施工前准备5六、 ...............................................典型施工5七、 ...............................................施工方法6八、 .......................................安全环保技术措施222下载后可任意编辑沉箱预制施工方案一、 编制依据1、《水运工程质量检验标准》( JTS257— ) ;2、《水运工程混凝土施工法律规范》( JTS202- ) ;3、《钢筋焊接及验收规程》( JGJ18- ) ;4、《建筑工程施工手册》; 5、沉箱预制相关设计图纸; 6、华能山东石岛湾核电厂大件设备运输码头工程施工组织设计。二、 工程概况1、 工程概况华能山东石岛湾大件设备运输码头工程共预制沉箱 29 个, 分为 A、 B、 C、 D、 E 五种结构型式, 其中 A 型沉箱 25 个, 其余沉箱各 1 个。沉箱 A 和沉箱 B 平面尺寸为 8500( 长) ×4900( 宽) ×6200( 高) mm, 顶面以下 2.6m 范围以内混凝土强度等级 C35F300, 其余为 C35, 单个沉箱体积 A 型 69.2 m3 和 B 型 68.9m3; C 型沉箱平面尺寸为 14100mm( 长) ×11100mm( 宽) ×8200mm( 高) , 单个沉箱体积 281.3m3, 顶面以下2.7 范围以内混凝土强度等级 C35F300, 其余为 C35; D 沉箱和 E 沉箱平面尺寸为 11700mm( 长) ×9900mm( 宽) ×6200mm( 高) , 单个沉箱体积分别为 189.8m3 和 194m3, 顶面以下 2.7 范围以内混凝土强度等级C35F300, 其余为 C35。前期已预制完成 A 型沉箱 16 个, 剩余 A 型沉箱 9 个、 B、 C、 D、 E 型沉箱各 1 个。所有沉箱均在现场预制场预制, 预制场设置 19 个沉箱预制胎座, 在预制现场设置 1 台 16t 龙门式起重机, 所...
