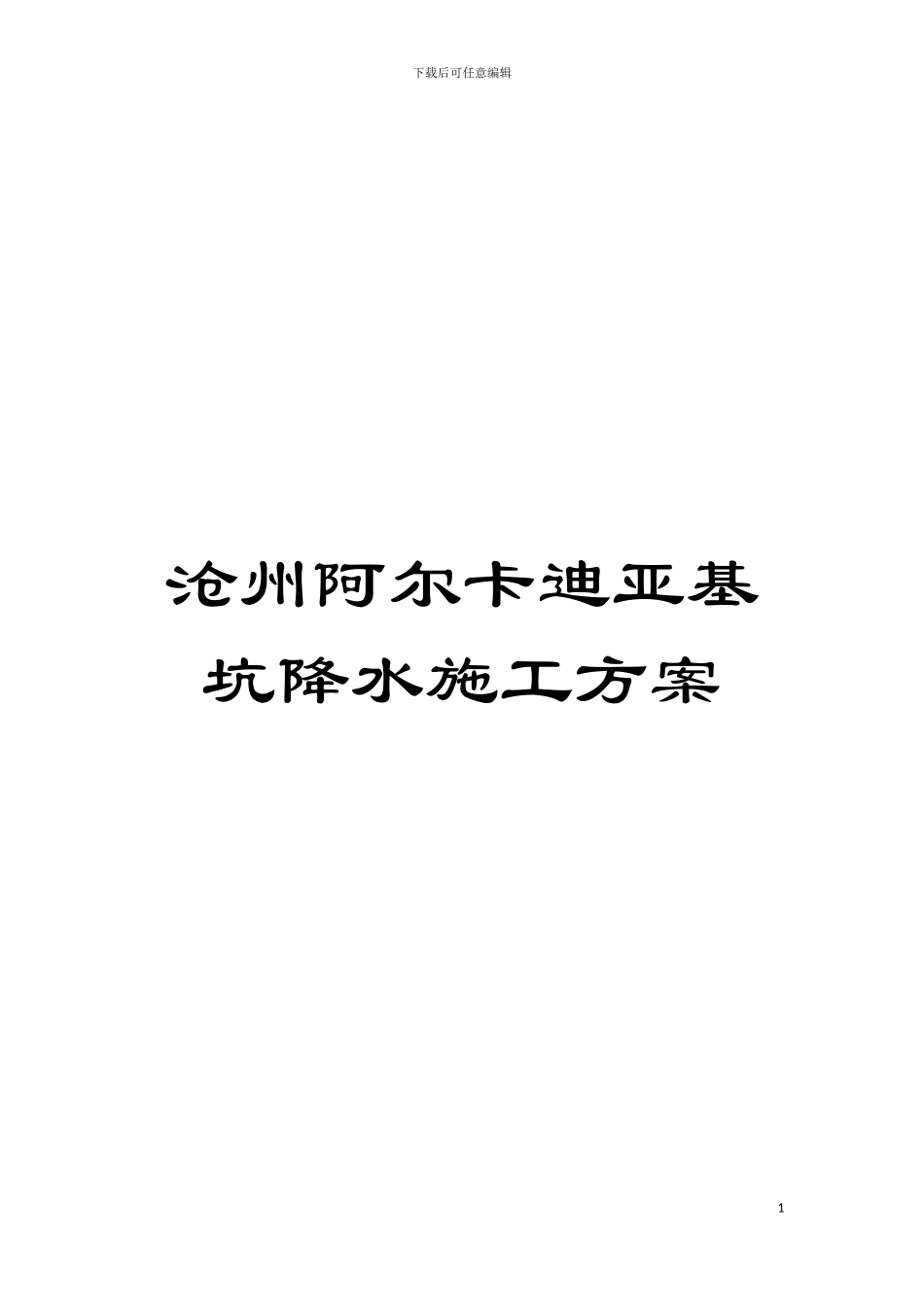

沧州阿尔卡迪亚基坑降水施工方案模板

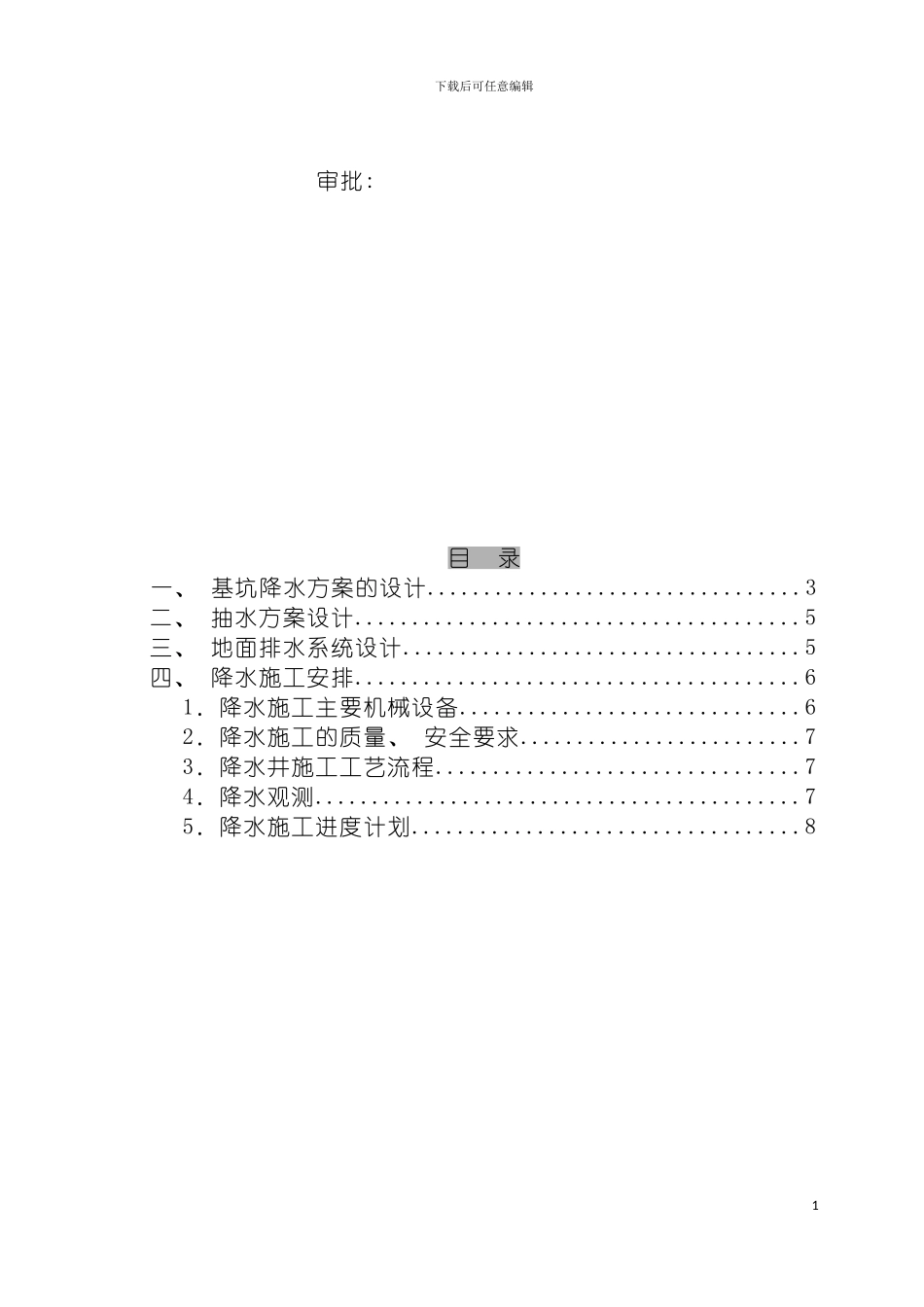

下载后可任意编辑沧州阿尔卡迪亚基坑降水施工方案1沧州阿尔卡迪亚文承苑 1#楼工程基坑降水施工方案****工程有限公司沧州阿尔卡迪亚****工程项目经理部二零零七年三月会 签 页 编制: 审核: 下载后可任意编辑 审批: 目 录一、 基坑降水方案的设计.................................3二、 抽水方案设计.......................................5三、 地面排水系统设计...................................5四、 降水施工安排.......................................61．降水施工主要机械设备..............................62．降水施工的质量、 安全要求.........................73．降水井施工工艺流程................................74．降水观测...........................................75．降水施工进度计划..................................81下载后可任意编辑一、 基坑降水方案的设计根据对沧州阿尔卡迪亚文承苑 1#楼工程最新地质报告中土质、 土层及水位的综合分析, 进行降水设计。根据对周围场地水文地质情况的了解, 场区地下水将影响基坑开挖和基坑支护, 并影响基础施工, 该部分水应予以排除。综合考虑水文地质条件、 基坑大小, 基坑降水的排水量可估算如下: Q=1.366K(2H-S)SLgR-Lgr0式中 Q——基坑涌水量 k——渗透系数 H——含水层厚度, S——基坑水位降深 R——降水影响半径 r0——基坑等效半径 根据对本工程《沧州市建筑科技讨论院有限公司岩土工程勘察报告》, 本工程下部为粉质粘土层,渗透系数大, 因此 k 值取 20; 本工程在地下水位高度为-2.15 米, 计算时按-2.0 米, 为方便施工本工程需将水位降至-8.0 米, 含水层厚度 H=6 米。按上述方法估算, 基槽总涌水量约为 1442.2m3/d。本地区地下上层滞水水位较高, 且含水层渗透性较差, 地下水位降低比较困难, 根据本工程基础深度、 水文地质情况、 日降排水量和我们在与沧州地区其它建筑单位对各类地层中的降水经验的2下载后可任意编辑沟通, 本工程拟采纳管井降水方法进行基坑降水, 降水要兼顾护坡施工、 基坑开挖。口管主要设在基坑坑外 1.5-2.5 米处, 本工程施工现场施工道路在建筑物的东侧, 因此降水井作”U”布置, 布置在基槽的南北两侧与西侧, 东侧作为基槽开挖时施工机械的出入口。降水井 d=600mm无砂滤管 d=300 mm 滤料 直径 3-7 mm 碎石井深 12m( 净深不能小于 10m) 井距 8m (可根据实际情况移...
