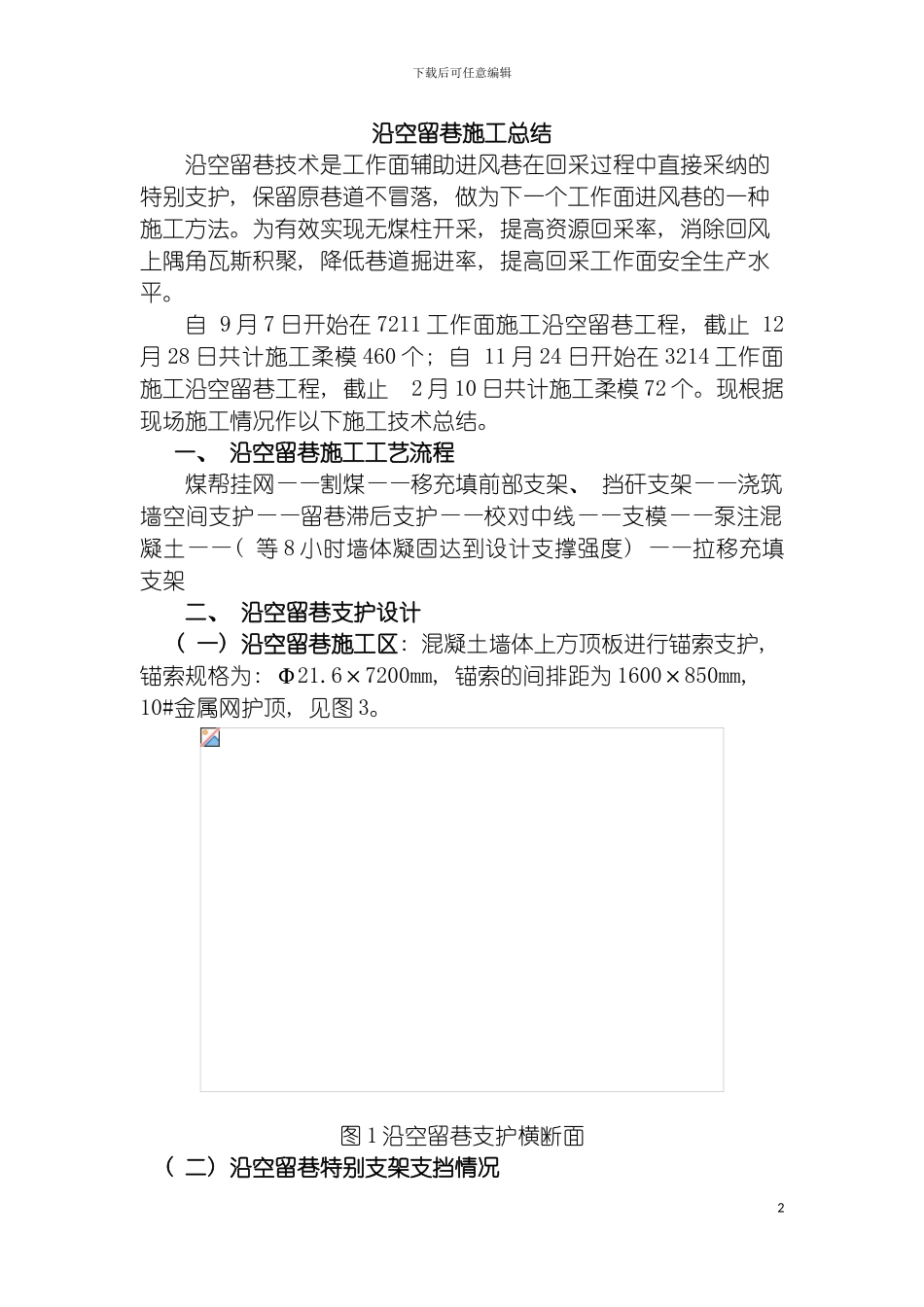

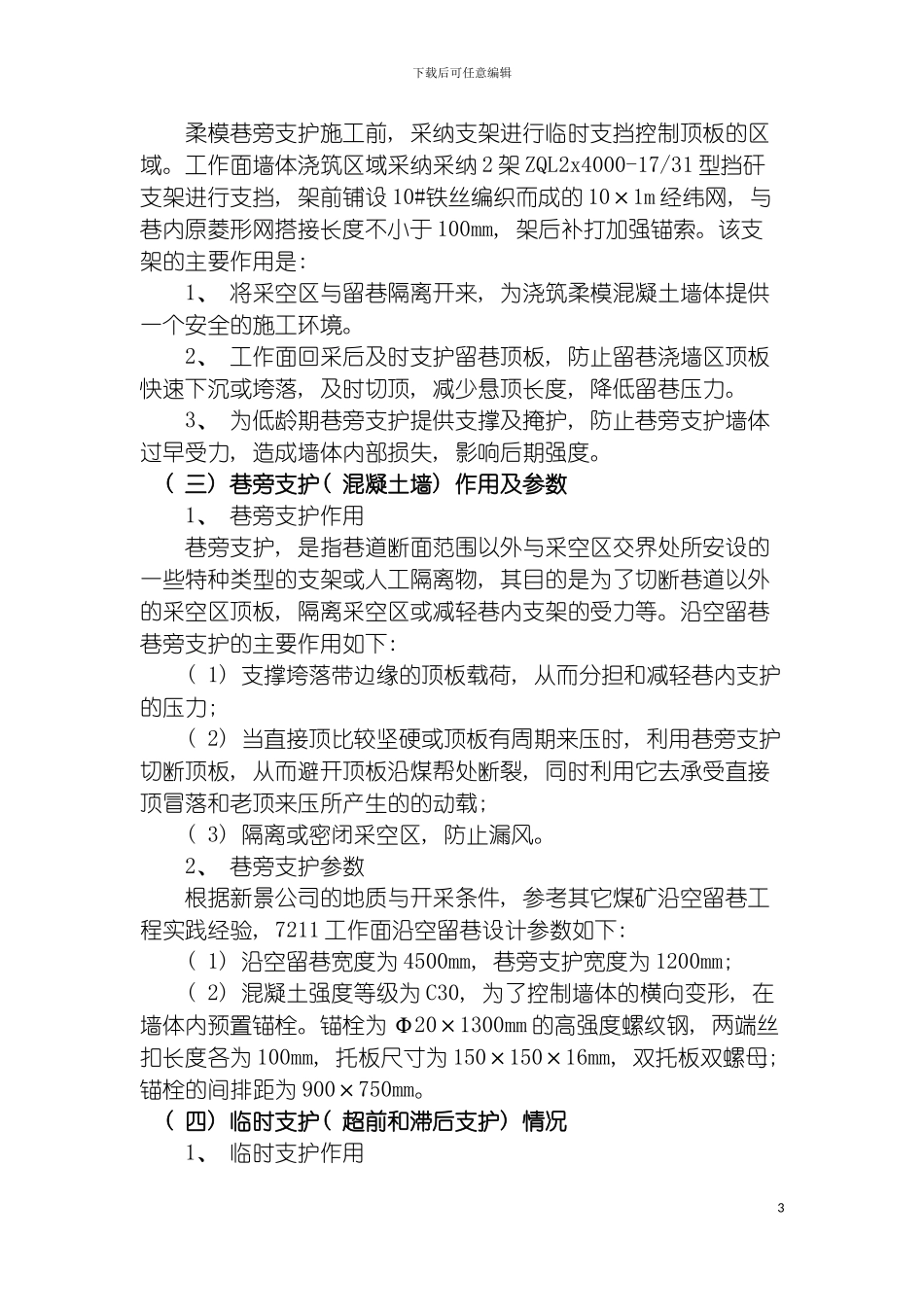

下载后可任意编辑沿空留巷施工总结1下载后可任意编辑沿空留巷施工总结沿空留巷技术是工作面辅助进风巷在回采过程中直接采纳的特别支护, 保留原巷道不冒落, 做为下一个工作面进风巷的一种施工方法。为有效实现无煤柱开采, 提高资源回采率, 消除回风上隅角瓦斯积聚, 降低巷道掘进率, 提高回采工作面安全生产水平。自 9 月 7 日开始在 7211 工作面施工沿空留巷工程, 截止 12月 28 日共计施工柔模 460 个; 自 11 月 24 日开始在 3214 工作面施工沿空留巷工程, 截止 2 月 10 日共计施工柔模 72 个。现根据现场施工情况作以下施工技术总结。 一、 沿空留巷施工工艺流程煤帮挂网——割煤——移充填前部支架、 挡矸支架——浇筑墙空间支护——留巷滞后支护——校对中线——支模——泵注混凝土——( 等 8 小时墙体凝固达到设计支撑强度) ——拉移充填支架 二、 沿空留巷支护设计 ( 一) 沿空留巷施工区: 混凝土墙体上方顶板进行锚索支护, 锚索规格为: Φ21.6×7200mm, 锚索的间排距为 1600×850mm, 10#金属网护顶, 见图 3。图 1 沿空留巷支护横断面( 二) 沿空留巷特别支架支挡情况2下载后可任意编辑柔模巷旁支护施工前, 采纳支架进行临时支挡控制顶板的区域。工作面墙体浇筑区域采纳采纳 2 架 ZQL2x4000-17/31 型挡矸支架进行支挡, 架前铺设 10#铁丝编织而成的 10×1m 经纬网, 与巷内原菱形网搭接长度不小于 100mm, 架后补打加强锚索。该支架的主要作用是: 1、 将采空区与留巷隔离开来, 为浇筑柔模混凝土墙体提供一个安全的施工环境。2、 工作面回采后及时支护留巷顶板, 防止留巷浇墙区顶板快速下沉或垮落, 及时切顶, 减少悬顶长度, 降低留巷压力。3、 为低龄期巷旁支护提供支撑及掩护, 防止巷旁支护墙体过早受力, 造成墙体内部损失, 影响后期强度。( 三) 巷旁支护( 混凝土墙) 作用及参数1、 巷旁支护作用巷旁支护, 是指巷道断面范围以外与采空区交界处所安设的一些特种类型的支架或人工隔离物, 其目的是为了切断巷道以外的采空区顶板, 隔离采空区或减轻巷内支架的受力等。沿空留巷巷旁支护的主要作用如下: ( 1) 支撑垮落带边缘的顶板载荷, 从而分担和减轻巷内支护的压力; ( 2) 当直接顶比较坚硬或顶板有周期来压时, 利用巷旁支护切断顶板, 从而避开顶板沿煤帮处断裂, 同时利用它去承受直接顶冒落和老顶来压所产生的的动载; ( 3) 隔离或密闭采空区, ...
