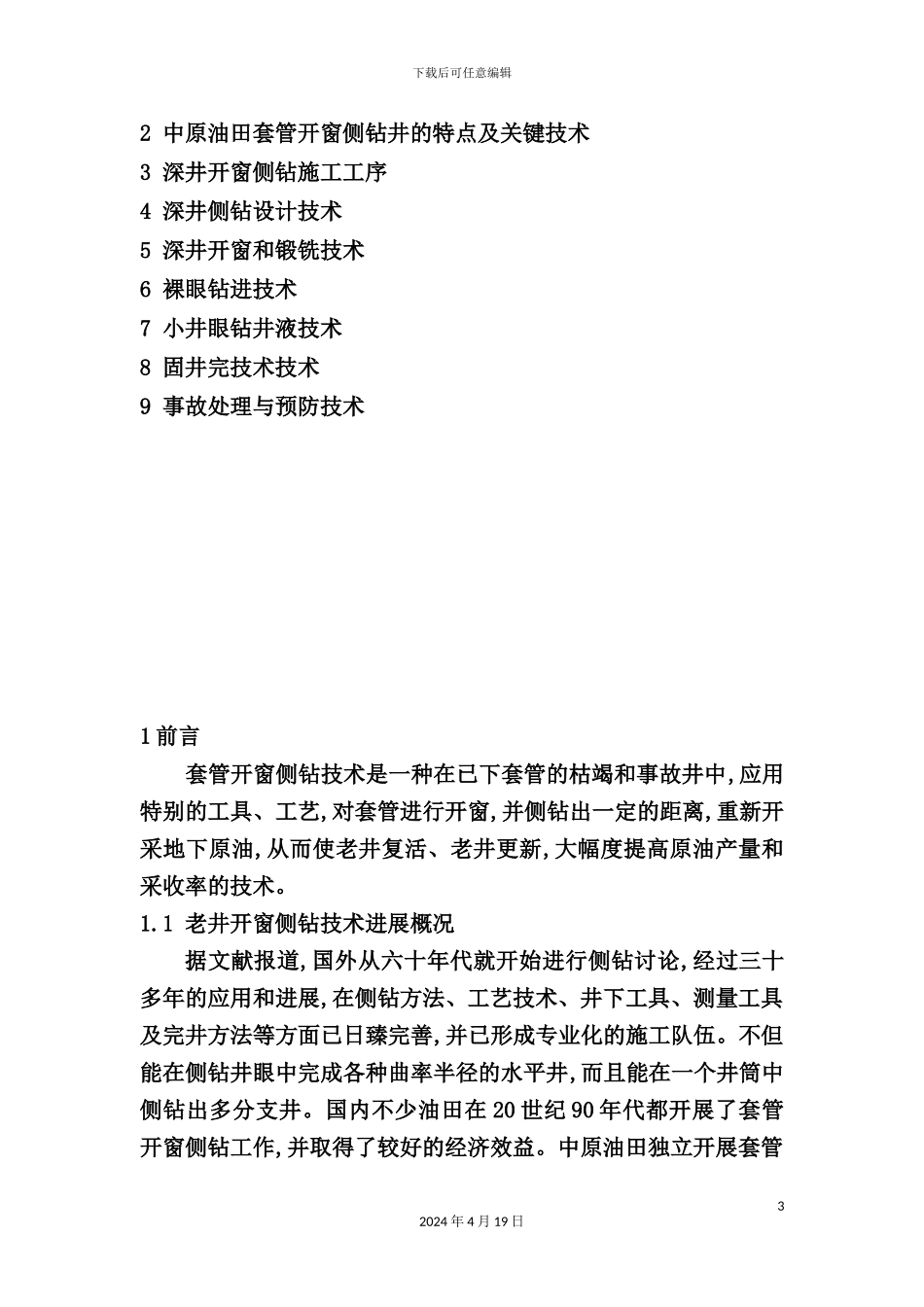

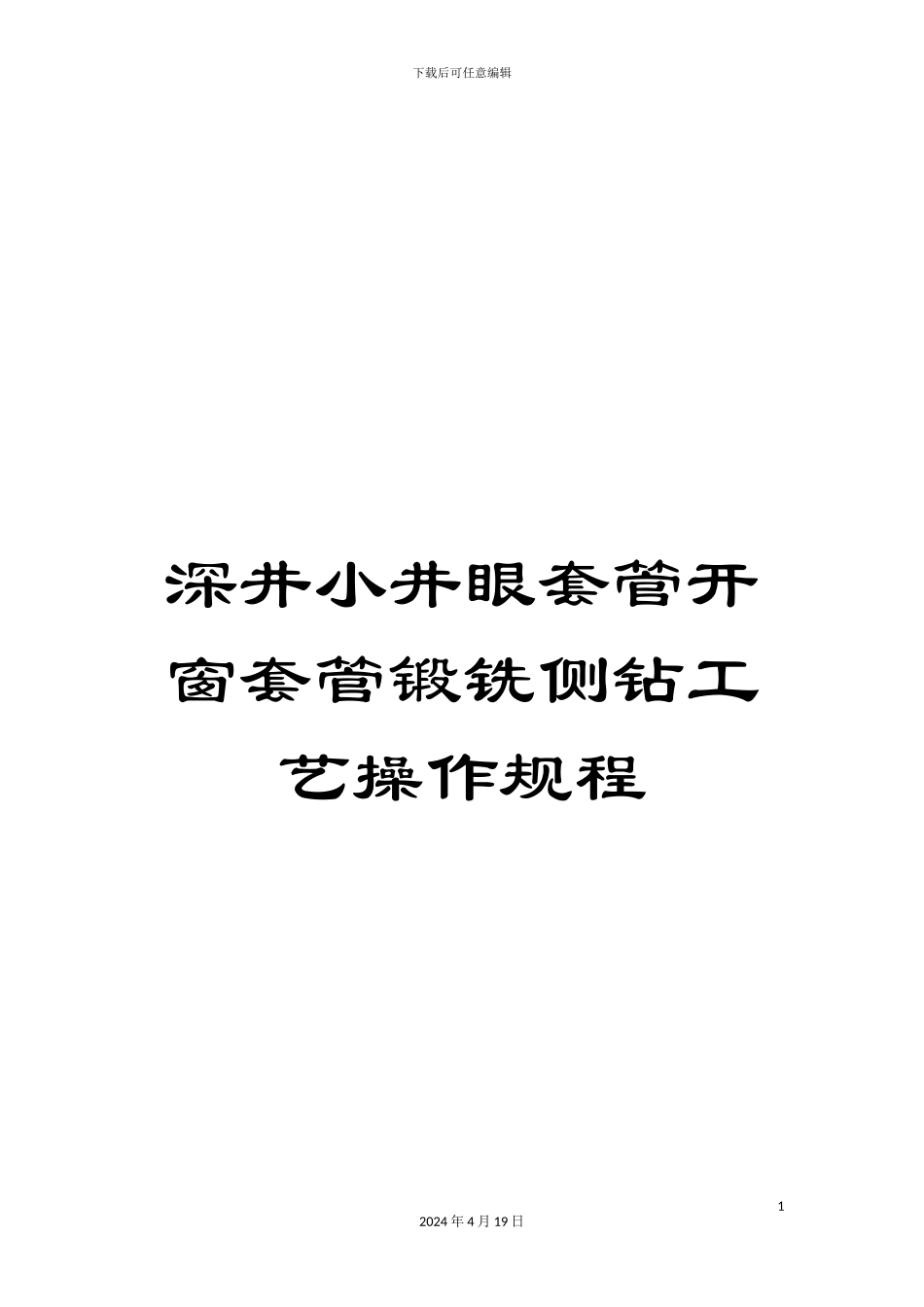

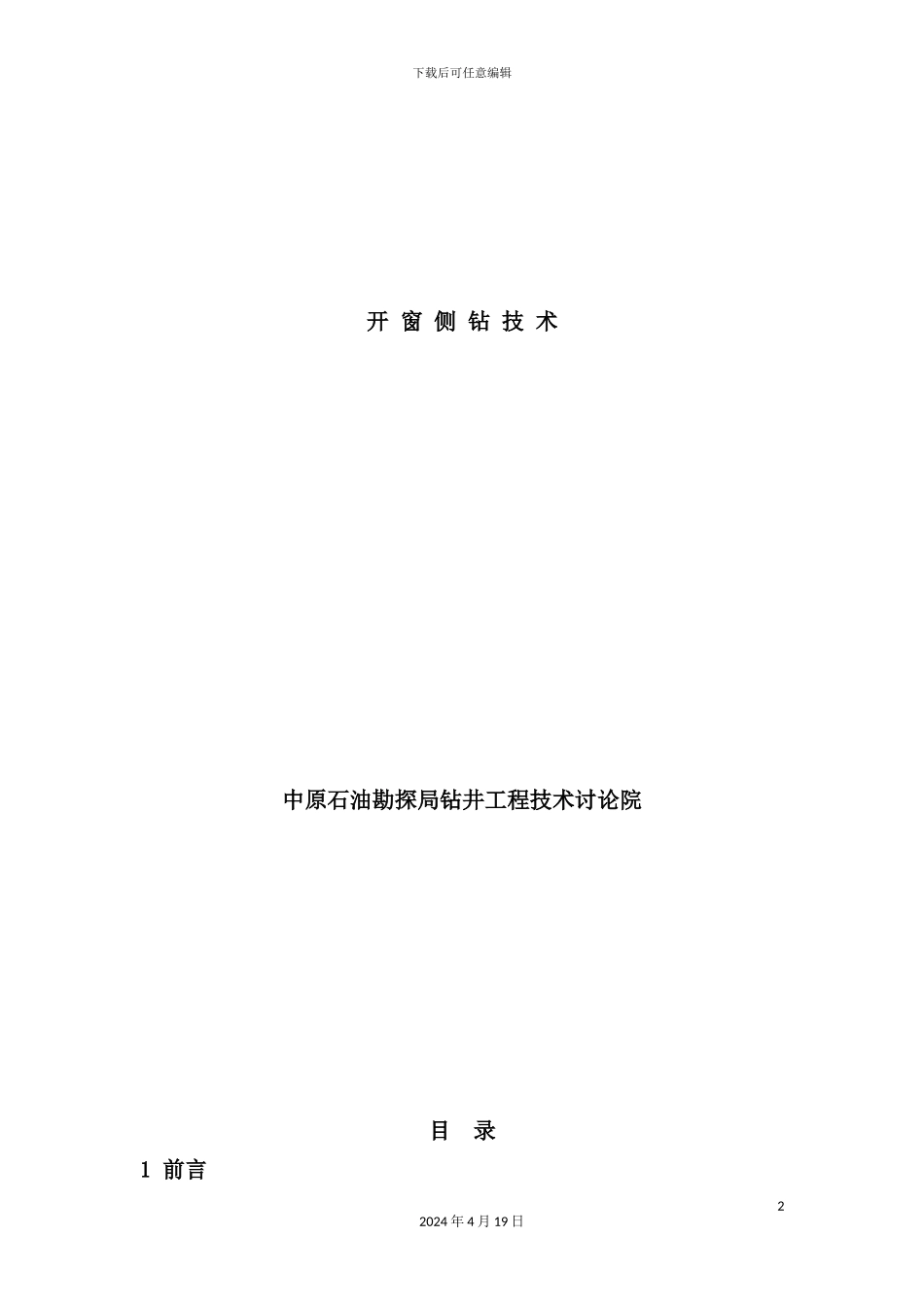

下载后可任意编辑深井小井眼套管开窗套管锻铣侧钻工艺操作规程12024 年 4 月 19 日下载后可任意编辑开 窗 侧 钻 技 术中原石油勘探局钻井工程技术讨论院目 录1 前言22024 年 4 月 19 日下载后可任意编辑2 中原油田套管开窗侧钻井的特点及关键技术3 深井开窗侧钻施工工序4 深井侧钻设计技术5 深井开窗和锻铣技术6 裸眼钻进技术7 小井眼钻井液技术8 固井完技术技术9 事故处理与预防技术1 前言 套管开窗侧钻技术是一种在已下套管的枯竭和事故井中,应用特别的工具、工艺,对套管进行开窗,并侧钻出一定的距离,重新开采地下原油,从而使老井复活、老井更新,大幅度提高原油产量和采收率的技术。1.1 老井开窗侧钻技术进展概况据文献报道,国外从六十年代就开始进行侧钻讨论,经过三十多年的应用和进展,在侧钻方法、工艺技术、井下工具、测量工具及完井方法等方面已日臻完善,并已形成专业化的施工队伍。不但能在侧钻井眼中完成各种曲率半径的水平井,而且能在一个井筒中侧钻出多分支井。国内不少油田在 20 世纪 90 年代都开展了套管开窗侧钻工作,并取得了较好的经济效益。中原油田独立开展套管32024 年 4 月 19 日下载后可任意编辑开窗侧钻工作始于 1993 年,最初几年由于受侧钻井较深、地质条件复杂、工具设备不配套等因素的影响,侧钻工作进展缓慢。近年来,随着讨论和实践的深化,特别是随着中原油田”十五”后三年科技攻关会战的实施,先后完成了套管内定向开窗侧钻定向井、多靶小井眼侧钻定向井、小井眼侧钻水平井等 300 余口,取得了较好的经济效益。当前,中原油田的套管开窗侧钻技术已经成熟。1.2 老井开窗侧钻应用范围老井开窗侧钻主要应用于:⑴ 油层套管腐蚀、错位或变形,无法大修的井;⑵ 油层套管内有落物(如油管断卡等),无法打捞的井;⑶ 油层正好被断层断掉,无法达到地质目的的井;⑷ 老井更新、为提高采收率而更换井底的井。1.3 中原油田开展套管开窗侧钻工作的背景及依据1.3.1 中原油田井况的需要由于受盐层”塑性流动”和地应力、矿化度等诸多因素的影响,从”八五”开始,油田井况严重恶化,当前年损坏油水井 150-200 口, 底累计发现事故井 3018 口,除修复和更新外,当前仍有各类事故井 1438 口(油井 806 口,气井 16 口,水井 616 口)。按类型划分:小件落物井 129 口,一般事故井 166 口,需大修落物井 286 口,套 损 井 568 口 , 套 损 + 落 物 井 284 口 , 分 别 占 事...
