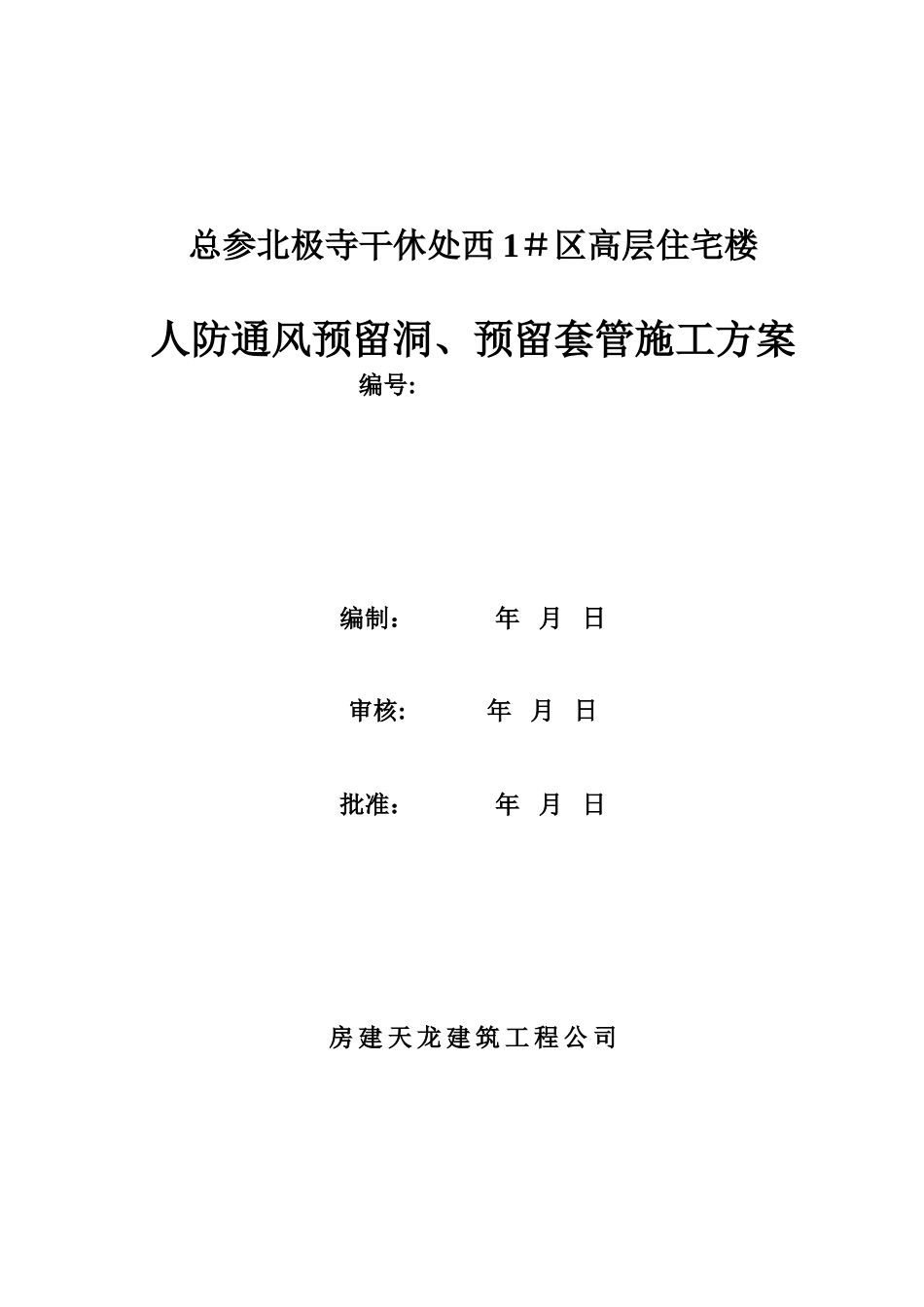

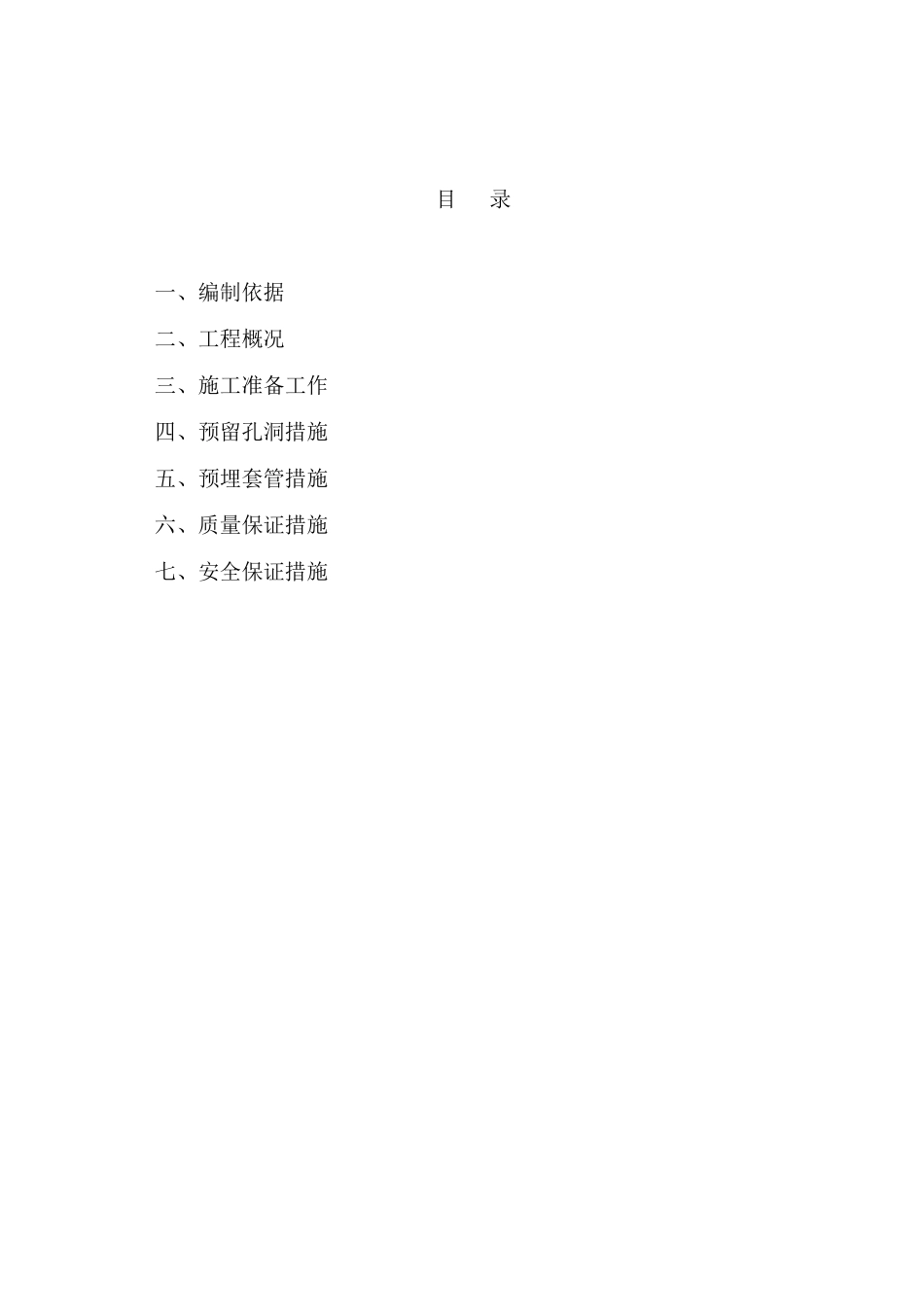

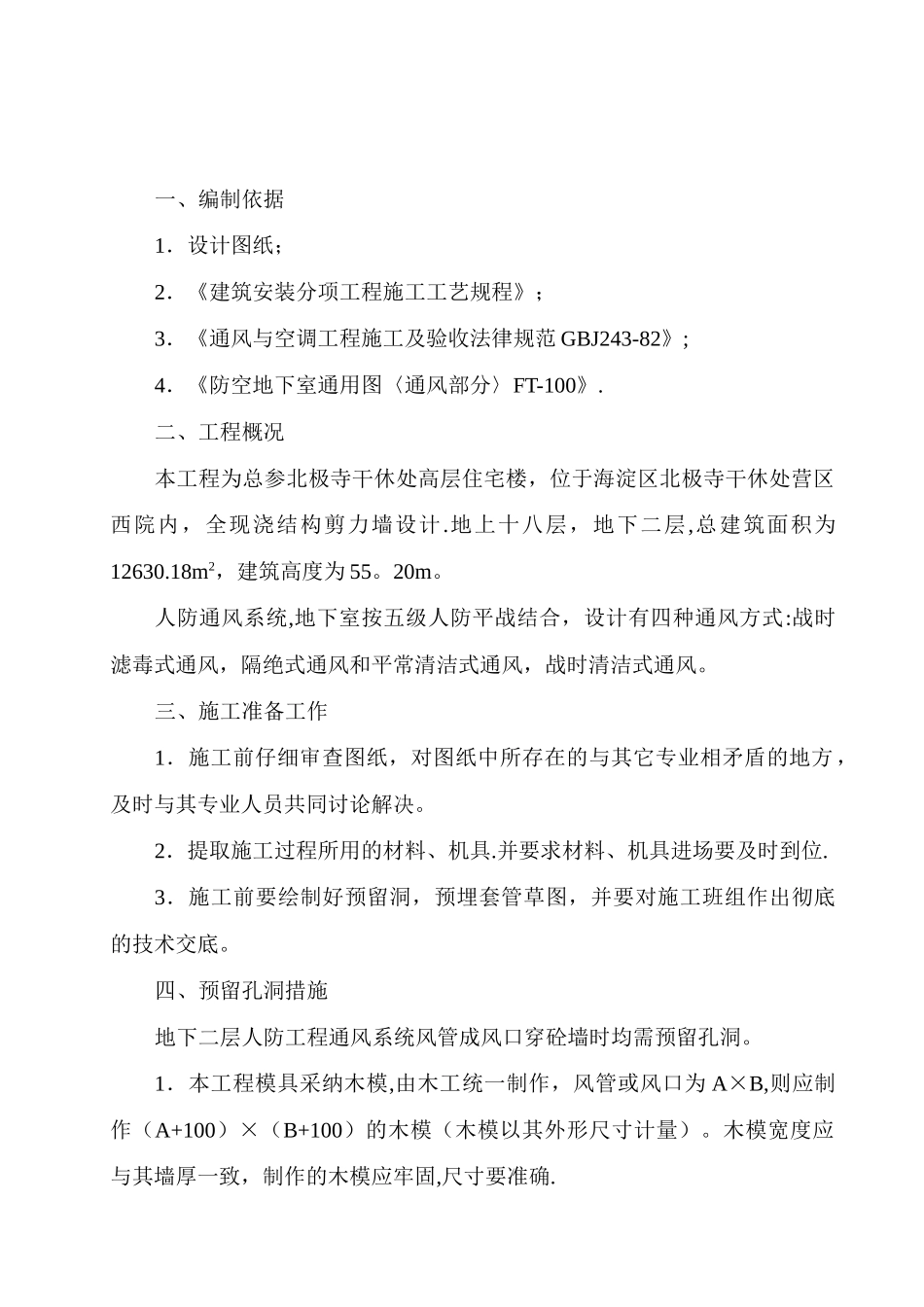

总参北极寺干休处西 1＃区高层住宅楼人防通风预留洞、预留套管施工方案编号:编制： 年 月 日审核: 年 月 日批准： 年 月 日房 建 天 龙 建 筑 工 程 公 司目 录一、编制依据二、工程概况三、施工准备工作四、预留孔洞措施五、预埋套管措施六、质量保证措施七、安全保证措施一、编制依据1．设计图纸；2．《建筑安装分项工程施工工艺规程》；3．《通风与空调工程施工及验收法律规范 GBJ243-82》;4．《防空地下室通用图〈通风部分〉FT-100》
二、工程概况本工程为总参北极寺干休处高层住宅楼，位于海淀区北极寺干休处营区西院内，全现浇结构剪力墙设计
地上十八层，地下二层,总建筑面积为12630
18m2，建筑高度为 55
人防通风系统,地下室按五级人防平战结合，设计有四种通风方式:战时滤毒式通风，隔绝式通风和平常清洁式通风，战时清洁式通风
三、施工准备工作1．施工前仔细审查图纸，对图纸中所存在的与其它专业相矛盾的地方 ，及时与其专业人员共同讨论解决
2．提取施工过程所用的材料、机具
并要求材料、机具进场要及时到位
3．施工前要绘制好预留洞，预埋套管草图，并要对施工班组作出彻底的技术交底
四、预留孔洞措施地下二层人防工程通风系统风管成风口穿砼墙时均需预留孔洞
1．本工程模具采纳木模,由木工统一制作，风管或风口为 A×B,则应制作（A+100）×（B+100）的木模（木模以其外形尺寸计量）
木模宽度应与其墙厚一致，制作的木模应牢固,尺寸要准确
2．土建预留(A+100）×（B+100）的孔洞后，应由木工和土建专业人员配合安装模具,其安装位置的要求，留洞大小尺寸应由本专业质员检查认定
五、预埋套管措施根据图纸设计要求，穿过人防墙体的人防风道及风口均需预埋钢制密闭套管
制作的套管要与系统中的穿墙管的管径一致,套管制作应由厚度为δ=4mm 的钢板煨弯，并点焊牢固、密实，套管长
