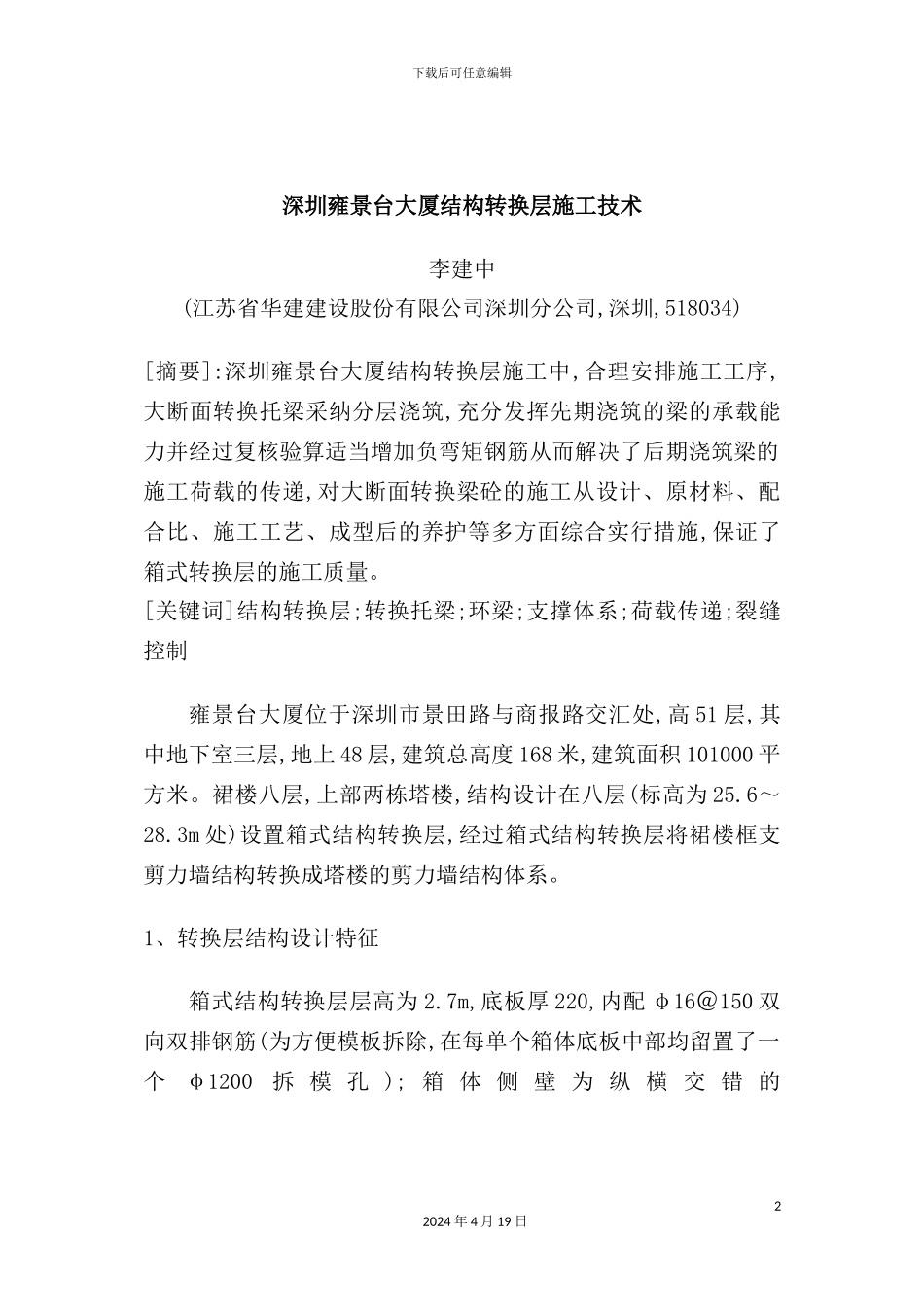

下载后可任意编辑深圳大厦结构转换层施工技术12024 年 4 月 19 日下载后可任意编辑深圳雍景台大厦结构转换层施工技术李建中(江苏省华建建设股份有限公司深圳分公司,深圳,518034)[摘要]:深圳雍景台大厦结构转换层施工中,合理安排施工工序,大断面转换托梁采纳分层浇筑,充分发挥先期浇筑的梁的承载能力并经过复核验算适当增加负弯矩钢筋从而解决了后期浇筑梁的施工荷载的传递,对大断面转换梁砼的施工从设计、原材料、配合比、施工工艺、成型后的养护等多方面综合实行措施,保证了箱式转换层的施工质量。[关键词]结构转换层;转换托梁;环梁;支撑体系;荷载传递;裂缝控制雍景台大厦位于深圳市景田路与商报路交汇处,高 51 层,其中地下室三层,地上 48 层,建筑总高度 168 米,建筑面积 101000 平方米。裙楼八层,上部两栋塔楼,结构设计在八层(标高为 25.6～28.3m 处)设置箱式结构转换层,经过箱式结构转换层将裙楼框支剪力墙结构转换成塔楼的剪力墙结构体系。1、转换层结构设计特征箱式结构转换层层高为 2.7m,底板厚 220,内配 φ16＠150 双向双排钢筋(为方便模板拆除,在每单个箱体底板中部均留置了一个φ1200拆 模 孔 ); 箱 体 侧 壁 为 纵 横 交 错 的22024 年 4 月 19 日下载后可任意编辑1600×2700 、 1500×2700 、 1200×2700 、 700×2700 等 规 格 的KTL 梁并与核心筒 700 宽的剪力墙相连结,构成一个整体,转换层顶板 250 厚,局部(～轴间的～轴段、～轴段、～轴段、～轴段)板厚 1200,A、B 两座塔楼之间～轴段裙楼屋面板厚 300mm,外围一周挑板厚 150、120、100。箱式转换层砼强度等级:核心筒剪力墙:C60;KTL(托梁):C50;其余构件:C40。图 1 箱式转换层结构平面图2、施工部署2.1 箱 式 结 构 转 换 层KTL( 托 梁 ) 体 积 大(1600×2700、1500×2700、1200×2700、700×2700),经计算其施工设计荷载达 75KN/m2,若采纳常规模板支撑体系,靠下层楼面梁板来承受如此大的荷载,势必会使下层楼面梁板结构遭到破坏,若利用已浇筑的下面各楼层分层卸荷,支撑需回顶到地下室顶板上,这显然既不经济,又不能保证各层楼面因模板支撑体系变形叠加而导致产生开裂等质量问题,故不能实行常规方法施工。32024 年 4 月 19 日下载后可任意编辑经分析比较,确定采纳分层浇筑的方法,共分两次浇筑,第一次浇筑 700 高(标高 26.3m 处),第二次浇筑 高。2.2 由于箱式结构转换层下设计有钢管砼柱,为确保钢管...
