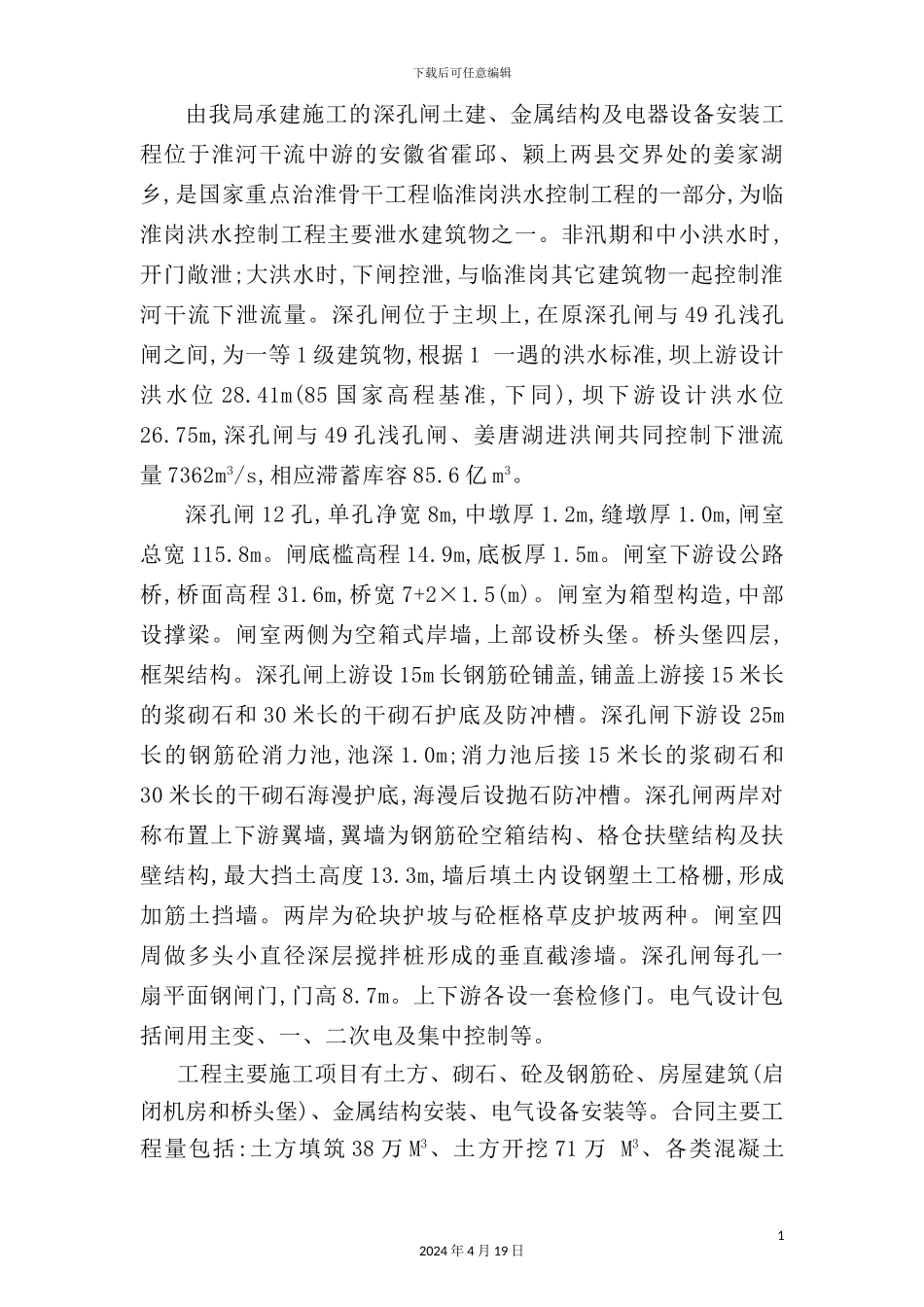

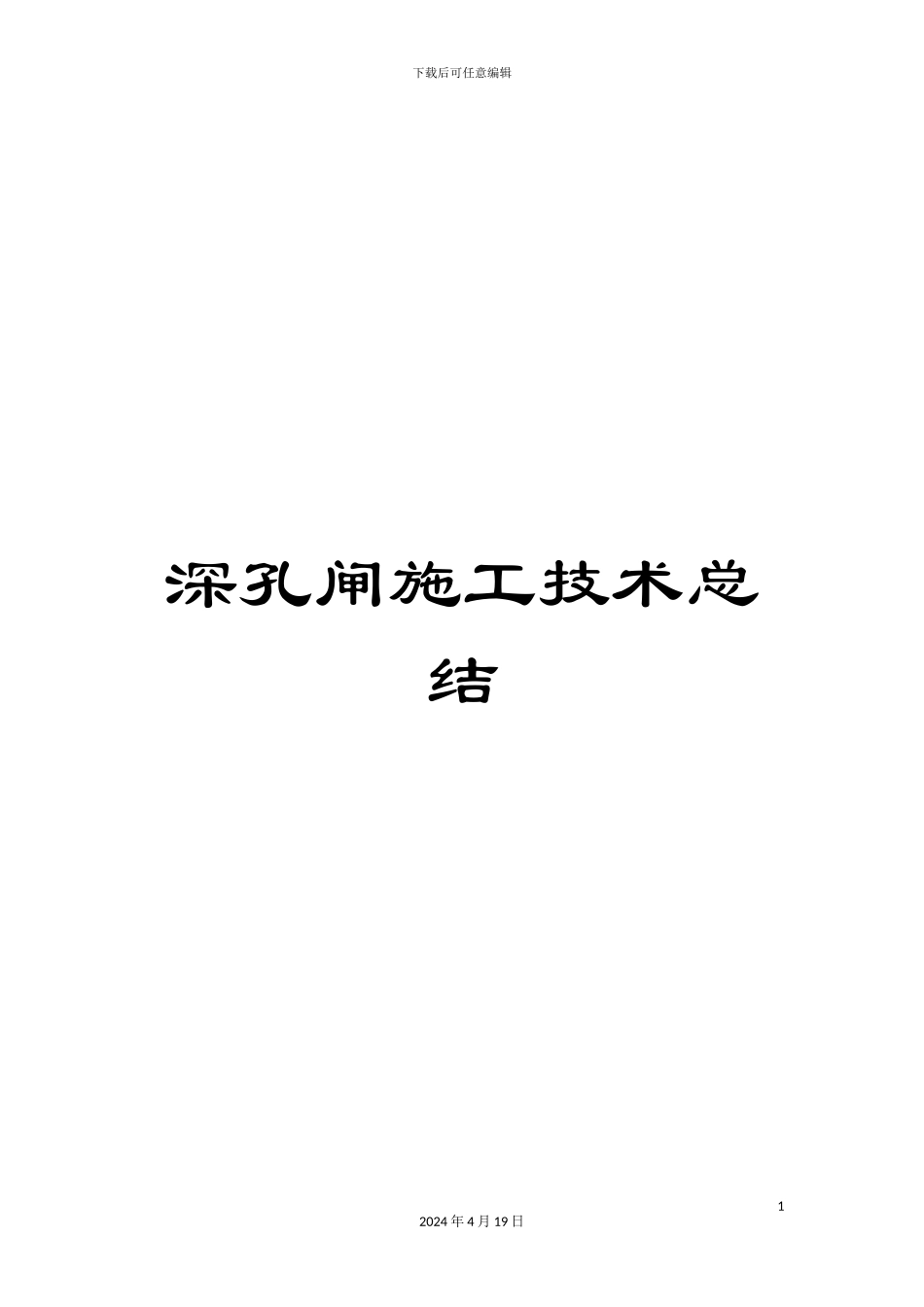

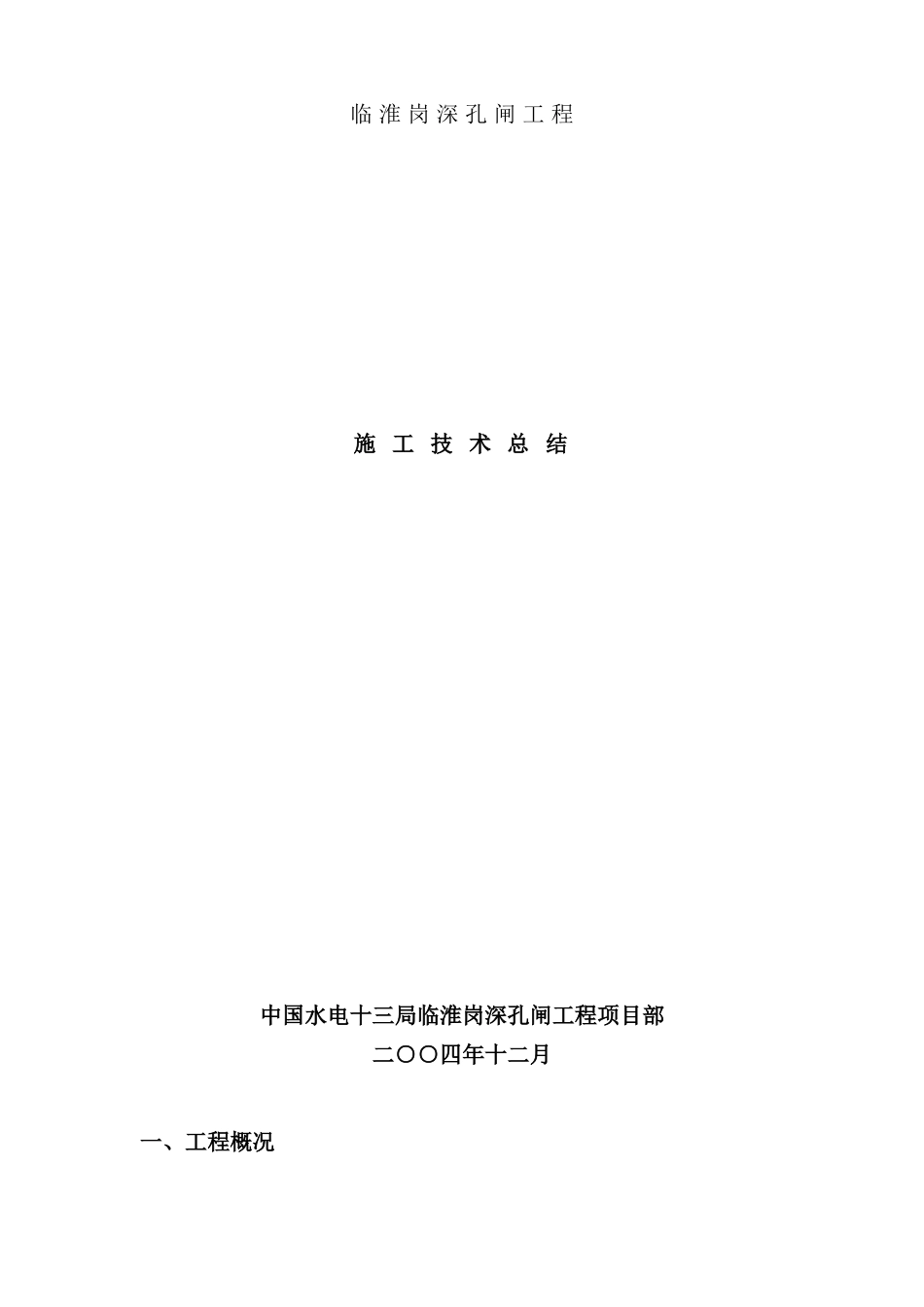

下载后可任意编辑深孔闸施工技术总结12024 年 4 月 19 日临 淮 岗 深 孔 闸 工 程施 工 技 术 总 结中国水电十三局临淮岗深孔闸工程项目部 二○○四年十二月一、工程概况下载后可任意编辑由我局承建施工的深孔闸土建、金属结构及电器设备安装工程位于淮河干流中游的安徽省霍邱、颖上两县交界处的姜家湖乡,是国家重点治淮骨干工程临淮岗洪水控制工程的一部分,为临淮岗洪水控制工程主要泄水建筑物之一。非汛期和中小洪水时,开门敞泄;大洪水时,下闸控泄,与临淮岗其它建筑物一起控制淮河干流下泄流量。深孔闸位于主坝上,在原深孔闸与 49 孔浅孔闸之间,为一等 1 级建筑物,根据 1 一遇的洪水标准,坝上游设计洪水位 28.41m(85 国家高程基准 ,下同),坝下游设计洪水位26.75m,深孔闸与 49 孔浅孔闸、姜唐湖进洪闸共同控制下泄流量 7362m3/s,相应滞蓄库容 85.6 亿 m3。深孔闸 12 孔,单孔净宽 8m,中墩厚 1.2m,缝墩厚 1.0m,闸室总宽 115.8m。闸底槛高程 14.9m,底板厚 1.5m。闸室下游设公路桥,桥面高程 31.6m,桥宽 7+2×1.5(m)。闸室为箱型构造,中部设撑梁。闸室两侧为空箱式岸墙,上部设桥头堡。桥头堡四层,框架结构。深孔闸上游设 15m 长钢筋砼铺盖,铺盖上游接 15 米长的浆砌石和 30 米长的干砌石护底及防冲槽。深孔闸下游设 25m长的钢筋砼消力池,池深 1.0m;消力池后接 15 米长的浆砌石和30 米长的干砌石海漫护底,海漫后设抛石防冲槽。深孔闸两岸对称布置上下游翼墙,翼墙为钢筋砼空箱结构、格仓扶壁结构及扶壁结构,最大挡土高度 13.3m,墙后填土内设钢塑土工格栅,形成加筋土挡墙。两岸为砼块护坡与砼框格草皮护坡两种。闸室四周做多头小直径深层搅拌桩形成的垂直截渗墙。深孔闸每孔一扇平面钢闸门,门高 8.7m。上下游各设一套检修门。电气设计包括闸用主变、一、二次电及集中控制等。工程主要施工项目有土方、砌石、砼及钢筋砼、房屋建筑(启闭机房和桥头堡)、金属结构安装、电气设备安装等。合同主要工程量包括:土方填筑 38 万 M3、土方开挖 71 万 M3、各类混凝土12024 年 4 月 19 日下载后可任意编辑29000 M3、砌石 10000 M3、铝塑板幕墙 4000 m2等。合同金额 3897余万元(合同编号:LHGSKZ-02-037),工期 22 个月。二、施工技术法律规范本工程涉及到水利、排水、公路、建筑、电气、金属结构等一系列施工,项目部在开工前就收集相关的施工技术规定、法律规范和施工操作手册以及最后的各...
