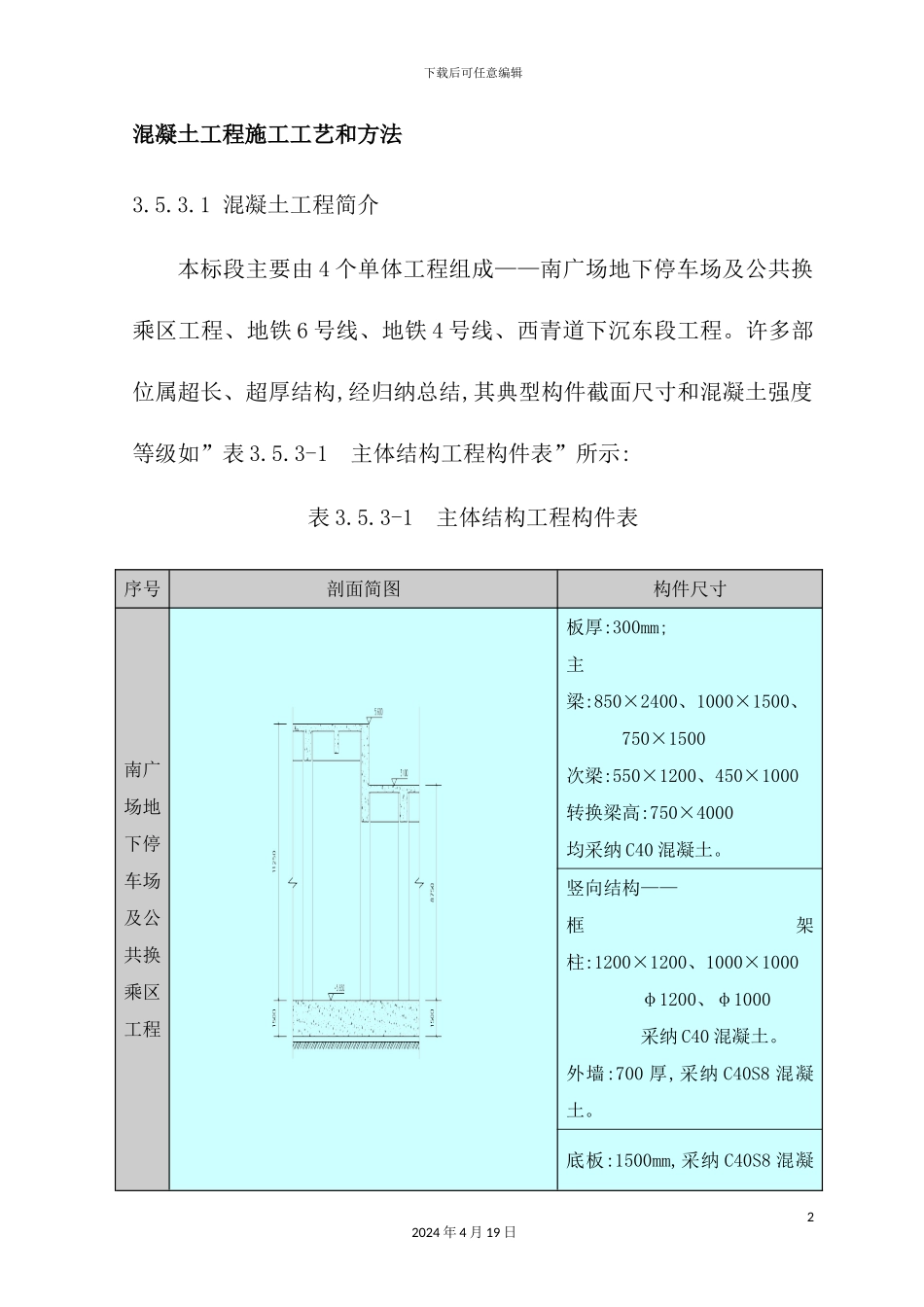

下载后可任意编辑混凝土工程施工工艺和方法培训资料12024 年 4 月 19 日下载后可任意编辑混凝土工程施工工艺和方法3.5.3.1 混凝土工程简介本标段主要由 4 个单体工程组成——南广场地下停车场及公共换乘区工程、地铁 6 号线、地铁 4 号线、西青道下沉东段工程。许多部位属超长、超厚结构,经归纳总结,其典型构件截面尺寸和混凝土强度等级如”表 3.5.3-1 主体结构工程构件表”所示:表 3.5.3-1 主体结构工程构件表序号剖面简图构件尺寸南广场地下停车场及公共换乘区工程板厚:300mm;主梁:850×2400、1000×1500、750×1500次梁:550×1200、450×1000转换梁高:750×4000均采纳 C40 混凝土。竖向结构——框架柱:1200×1200、1000×1000φ1200、φ1000采纳 C40 混凝土。外墙:700 厚,采纳 C40S8 混凝土。底板:1500mm,采纳 C40S8 混凝22024 年 4 月 19 日下载后可任意编辑序号剖面简图构件尺寸土灌注桩:φ800,L=17m,971 根采纳 C30 混凝土。地铁6 号线板厚:600mm;主次梁:1600×1600、750×1600采纳 C40 混凝土。竖向结构——框架柱:φ1000 钢管柱采纳 C50 混凝土。外墙:600 厚,采纳 C40S8 混凝土。底板:1800mm,底 梁 :1500×1800,C40S8 混 凝土。灌注桩:φ2200,L=66m采纳 C30 混凝土。地铁4 号线板厚:600mm;中梁:1500×1300顶梁:750×1500、400×900采纳 C40 混凝土。竖向结构——框架柱:φ1000 钢管柱采纳 C50 混凝土。外墙:1000 厚,采纳 C40S8 混凝土。底板: mm,32024 年 4 月 19 日下载后可任意编辑序号剖面简图构件尺寸底 梁 :1500×2500,C40S8 混 凝土。灌注桩:φ2200,L=98(66)m采纳 C30 混凝土。西青道下沉东段工程单箱四室8.5+13.5+13.5+8.5顶板/底板厚度 1000mm顶梁/底梁厚度 1000×1400框架柱:500×1100外墙 800mm,中隔墙 500mm均采纳 C40 混凝土灌注桩:φ1000,L=8~21m采纳 C30 混凝土。U型 槽 底 板 厚 度 分1000、800、500 三种;侧壁厚1000。3.5.3.2 施工组织流程由于轨道交通地铁 4 号线设备层顶板、6 号线顶板与南广场地下停车场及公共换乘区的结构底板为同一标高(-5.650m),且地铁 4 号线采纳盖挖逆作法施工,6 号线、西青道下沉工程采纳明挖法施作,因此大致分为 4 个大区穿插组织进行。1 流水段的划分公共换乘区结构底板-5.650 标高处:公共换乘区分为南北两个大42024 年 4 月 19 日下载后可任意编辑区共计 17 个小段;地铁 4 号线分...
