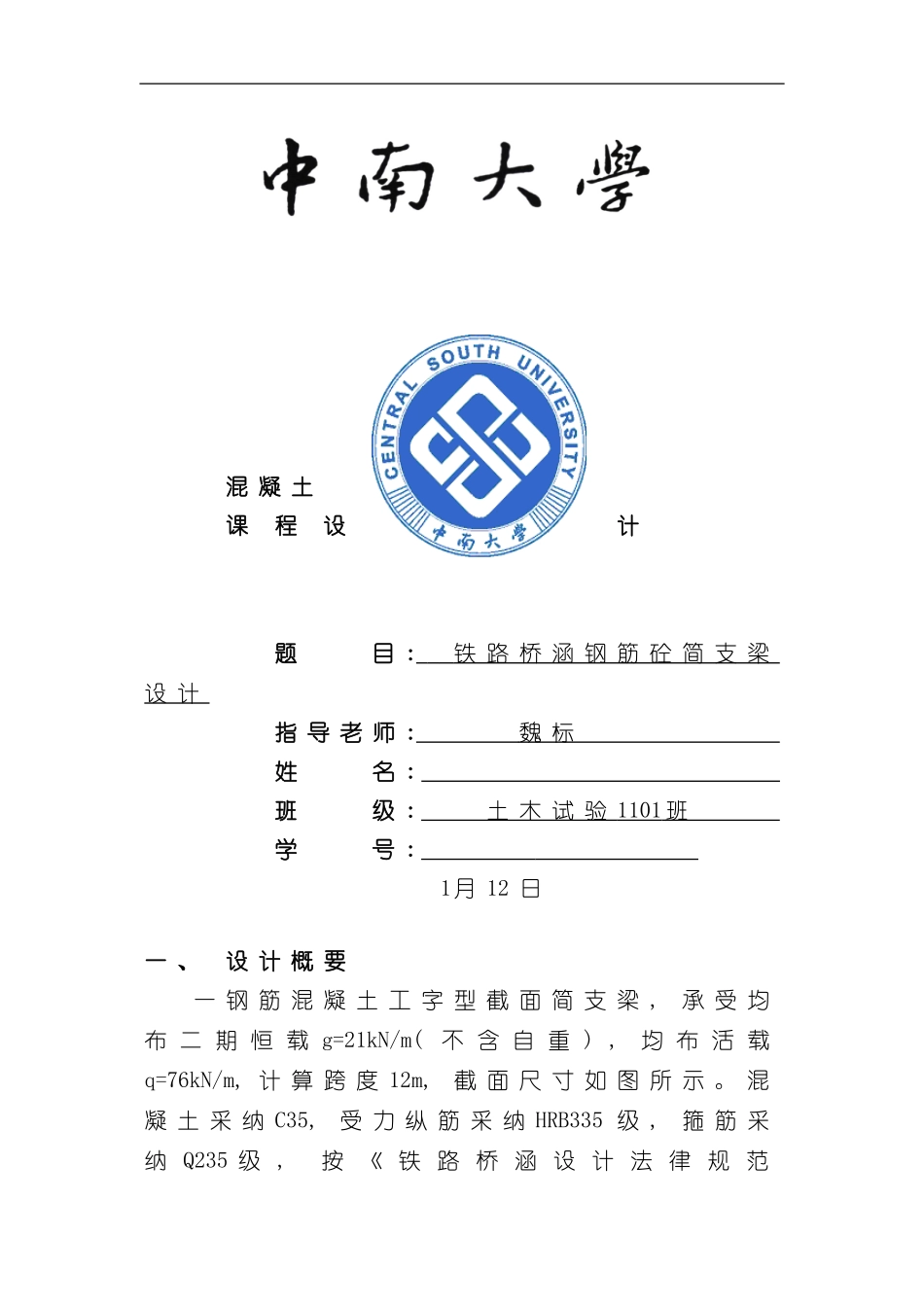

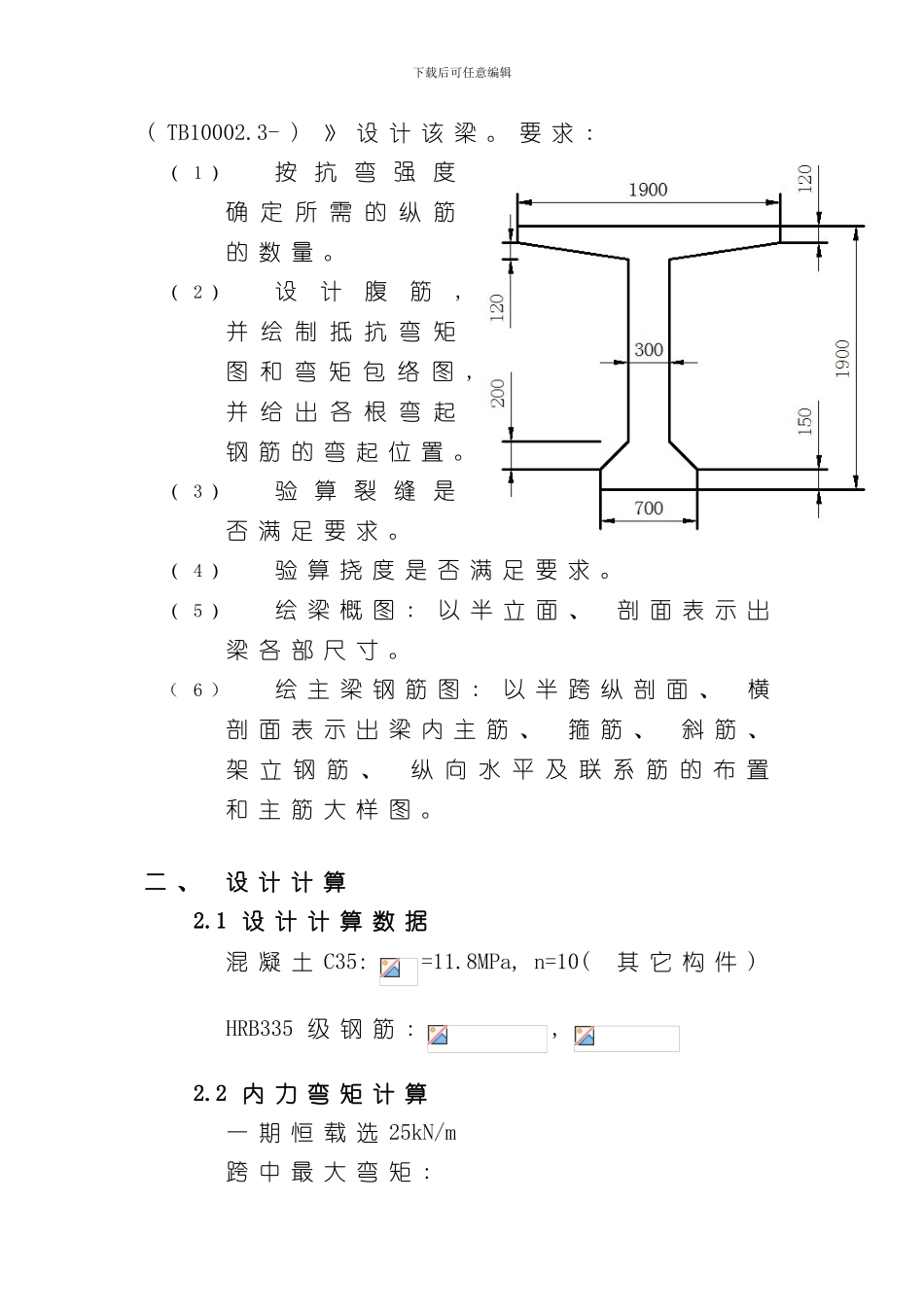

混 凝 土课 程 设 计 题 目 : 铁 路 桥 涵 钢 筋 砼 简 支 梁 设 计指 导 老 师 : 魏 标 姓 名 : 班 级 : 土 木 试 验 1101 班 学 号 : 1月 12 日一 、 设 计 概 要一 钢 筋 混 凝 土 工 字 型 截 面 简 支 梁 , 承 受 均布 二 期 恒 载 g=21kN/m( 不 含 自 重 ) , 均 布 活 载q=76kN/m, 计 算 跨 度 12m, 截 面 尺 寸 如 图 所 示 。 混凝 土 采 纳 C35, 受 力 纵 筋 采 纳 HRB335 级 , 箍 筋 采纳 Q235 级 , 按 《 铁 路 桥 涵 设 计 法 律 规 范下载后可任意编辑( TB10002.3- ) 》 设 计 该 梁 。 要 求 : （ 1 ）按 抗 弯 强 度确 定 所 需 的 纵 筋的 数 量 。（ 2 ）设计腹筋, 并 绘 制 抵 抗 弯 矩图 和 弯 矩 包 络 图 ,并 给 出 各 根 弯 起钢 筋 的 弯 起 位 置 。（ 3 ）验 算 裂 缝 是否 满 足 要 求 。（ 4 ）验 算 挠 度 是 否 满 足 要 求 。（ 5 ）绘 梁 概 图 : 以 半 立 面 、 剖 面 表 示 出梁 各 部 尺 寸 。（ 6 ）绘 主 梁 钢 筋 图 : 以 半 跨 纵 剖 面 、 横剖 面 表 示 出 梁 内 主 筋 、 箍 筋 、 斜 筋 、 架 立 钢 筋 、 纵 向 水 平 及 联 系 筋 的 布 置和 主 筋 大 样 图 。 二 、 设 计 计 算2.1 设 计 计 算 数 据混 凝 土 C35: =11.8MPa, n=10( 其 它 构 件 ) HRB335 级 钢 筋 : , 2.2 内 力 弯 矩 计 算一 期 恒 载 选 25kN/m跨 中 最 大 弯 矩 : 下载后可任意编辑2.3 配 置 主 筋弯 矩 较 大 , 假 设 受 拉 钢 筋 按 两 排 布 置 。 2.4 正 截 面 承 载 力 验 算先 假 定 中 性 轴 在 翼 板 中 , 按的 矩 形 计算 。中 性 轴 在 腹 板 内 , 与 假 定 不 符 , 应 重 新 计算 x 值 。由 Sa=Sl整 理 得 : 解 得 : x=518.9mm下载后可任意编辑, 其 中 , I 是 受 压 区 混 凝 土 对 X 轴 的 惯性 矩 , S 是 受 压 区 混 凝 土 对 X 轴 的 静 矩 。 =1900120(518.9-60)+800(518.9-120)^2+1209600(518.9-180) ^2= = =则 有 y=221.9 mm内 力 臂...
