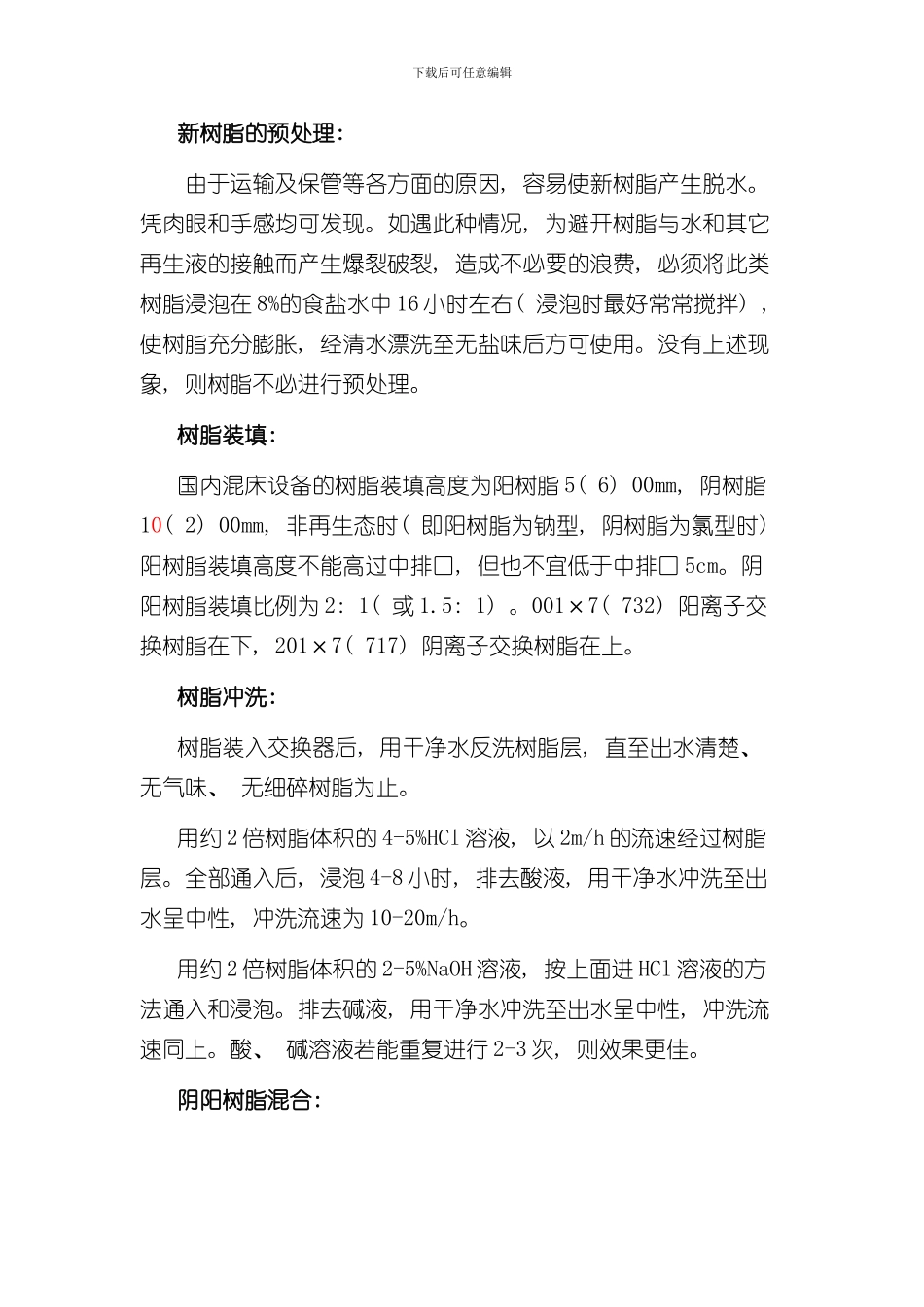

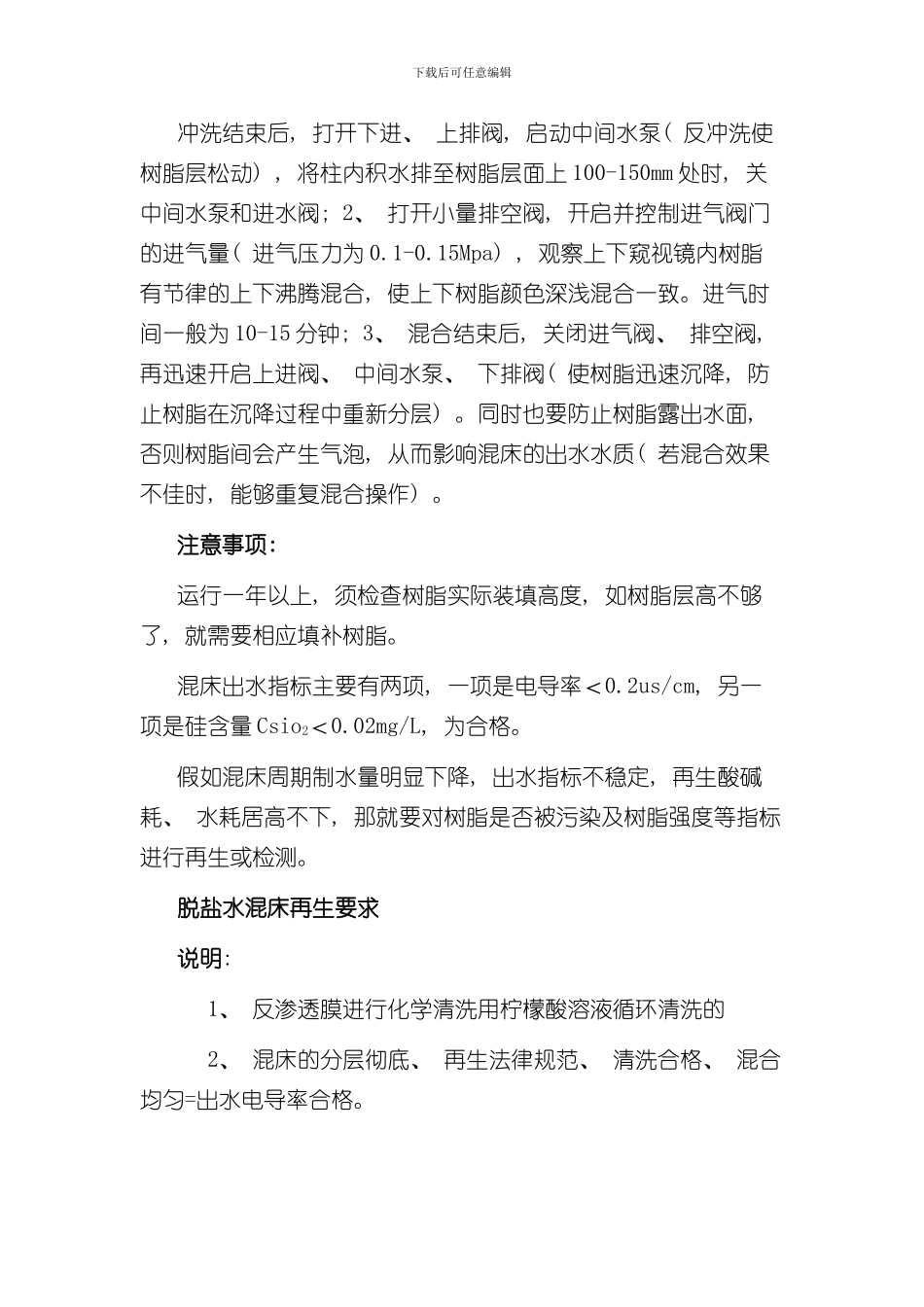

下载后可任意编辑新树脂的预处理: 由于运输及保管等各方面的原因, 容易使新树脂产生脱水。凭肉眼和手感均可发现。如遇此种情况, 为避开树脂与水和其它再生液的接触而产生爆裂破裂, 造成不必要的浪费, 必须将此类树脂浸泡在 8%的食盐水中 16 小时左右( 浸泡时最好常常搅拌) , 使树脂充分膨胀, 经清水漂洗至无盐味后方可使用。没有上述现象, 则树脂不必进行预处理。树脂装填: 国内混床设备的树脂装填高度为阳树脂 5( 6) 00mm, 阴树脂10( 2) 00mm, 非再生态时( 即阳树脂为钠型, 阴树脂为氯型时) 阳树脂装填高度不能高过中排口, 但也不宜低于中排口 5cm。阴阳树脂装填比例为 2: 1( 或 1.5: 1) 。001×7( 732) 阳离子交换树脂在下, 201×7( 717) 阴离子交换树脂在上。树脂冲洗: 树脂装入交换器后, 用干净水反洗树脂层, 直至出水清楚、 无气味、 无细碎树脂为止。用约 2 倍树脂体积的 4-5%HCl 溶液, 以 2m/h 的流速经过树脂层。全部通入后, 浸泡 4-8 小时, 排去酸液, 用干净水冲洗至出水呈中性, 冲洗流速为 10-20m/h。用约 2 倍树脂体积的 2-5%NaOH 溶液, 按上面进 HCl 溶液的方法通入和浸泡。排去碱液, 用干净水冲洗至出水呈中性, 冲洗流速同上。酸、 碱溶液若能重复进行 2-3 次, 则效果更佳。阴阳树脂混合: 下载后可任意编辑冲洗结束后, 打开下进、 上排阀, 启动中间水泵( 反冲洗使树脂层松动) , 将柱内积水排至树脂层面上 100-150mm 处时, 关中间水泵和进水阀; 2、 打开小量排空阀, 开启并控制进气阀门的进气量( 进气压力为 0.1-0.15Mpa) , 观察上下窥视镜内树脂有节律的上下沸腾混合, 使上下树脂颜色深浅混合一致。进气时间一般为 10-15 分钟; 3、 混合结束后, 关闭进气阀、 排空阀, 再迅速开启上进阀、 中间水泵、 下排阀( 使树脂迅速沉降, 防止树脂在沉降过程中重新分层) 。同时也要防止树脂露出水面, 否则树脂间会产生气泡, 从而影响混床的出水水质( 若混合效果不佳时, 能够重复混合操作) 。注意事项: 运行一年以上, 须检查树脂实际装填高度, 如树脂层高不够了, 就需要相应填补树脂。混床出水指标主要有两项, 一项是电导率＜0.2us/cm, 另一项是硅含量 Csio2＜0.02mg/L, 为合格。假如混床周期制水量明显下降, 出水指标不稳定, 再生酸碱耗、 水耗居高不下, 那就要对树脂是否被污染及树脂强度等指标进行再生或检测。脱盐水混...
