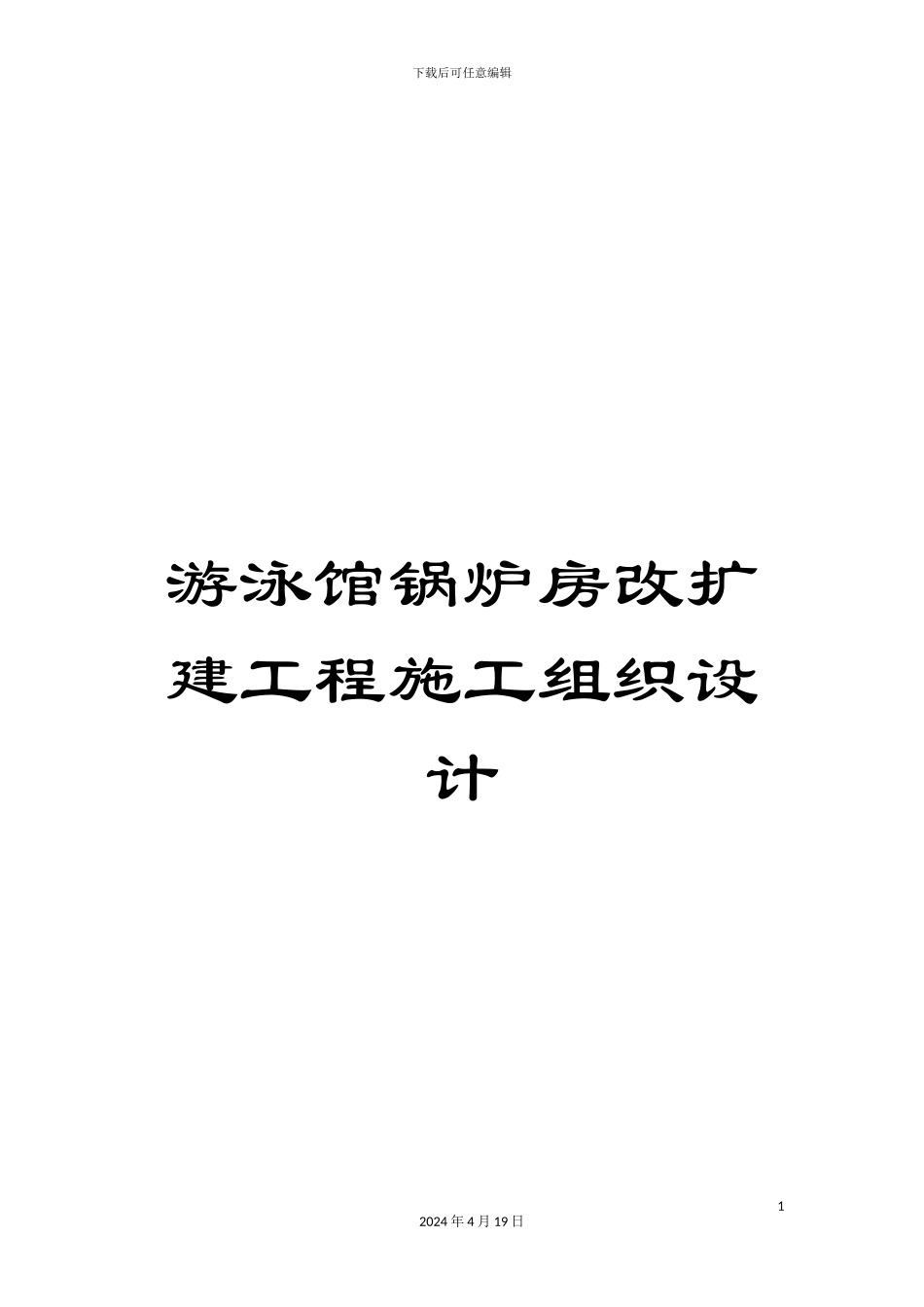

游泳馆锅炉房改扩建工程施工组织设计

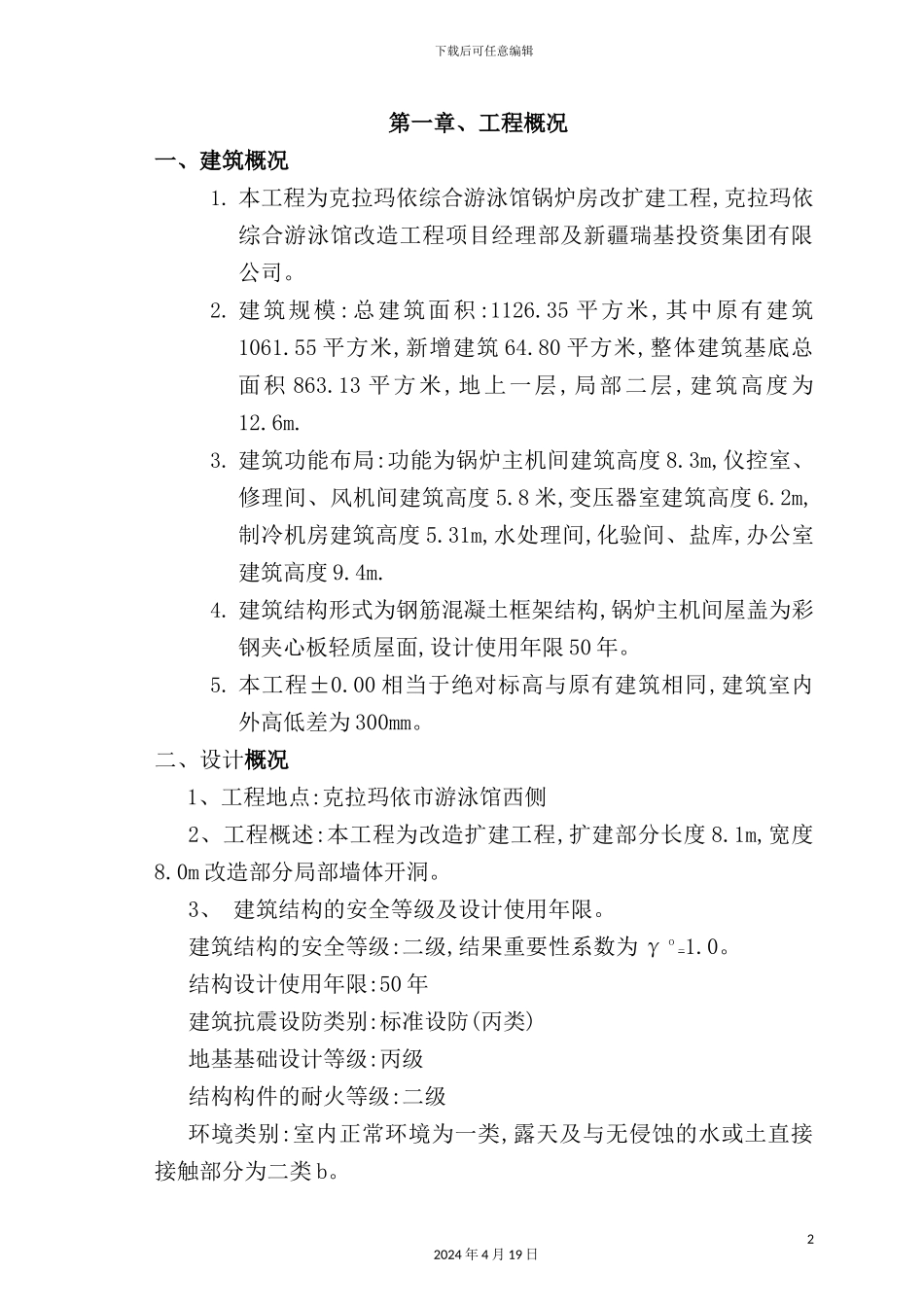

下载后可任意编辑游泳馆锅炉房改扩建工程施工组织设计12024 年 4 月 19 日下载后可任意编辑第一章、工程概况一、建筑概况1. 本工程为克拉玛依综合游泳馆锅炉房改扩建工程,克拉玛依综合游泳馆改造工程项目经理部及新疆瑞基投资集团有限公司。2. 建筑规模:总建筑面积:1126.35 平方米,其中原有建筑1061.55 平方米,新增建筑 64.80 平方米,整体建筑基底总面积 863.13 平方米,地上一层,局部二层,建筑高度为12.6m.3. 建筑功能布局:功能为锅炉主机间建筑高度 8.3m,仪控室、修理间、风机间建筑高度 5.8 米,变压器室建筑高度 6.2m,制冷机房建筑高度 5.31m,水处理间,化验间、盐库,办公室建筑高度 9.4m.4. 建筑结构形式为钢筋混凝土框架结构,锅炉主机间屋盖为彩钢夹心板轻质屋面,设计使用年限 50 年。5. 本工程±0.00 相当于绝对标高与原有建筑相同,建筑室内外高低差为 300mm。二、设计概况1、工程地点:克拉玛依市游泳馆西侧2、工程概述:本工程为改造扩建工程,扩建部分长度 8.1m,宽度8.0m 改造部分局部墙体开洞。3、 建筑结构的安全等级及设计使用年限。建筑结构的安全等级:二级,结果重要性系数为 γо=1.0。结构设计使用年限:50 年建筑抗震设防类别:标准设防(丙类)地基基础设计等级:丙级结构构件的耐火等级:二级环境类别:室内正常环境为一类,露天及与无侵蚀的水或土直接接触部分为二类 b。22024 年 4 月 19 日下载后可任意编辑砌体施工质量控制等级为 B 级。4、 自然条件4.1 基本风压 0.55KN/㎡(50 年一遇),体型系数:1.3,地面粗糙度类别为 B 类。4.2 学荷载:基本雪压:0.50KN/㎡(50 年一遇)。4.3 抗震设防:本地区抗震设防烈度为 7 度,设计基本地震加速度0.05g。4.4 场地标注冻深:2.00m。4.5 结构体系为砌体结构,地基承载力标准值为 300Kpa。基础形式为:墙下条基基础外墙为 370 厚页岩砖,内墙为 240 或 370 厚页岩砖,。导热系 0.81W/m.k,夹心页岩承重砖容重:1800kg/立方米。5、女儿墙为混凝土墙。6、墙体预留洞及封堵。a) 墙身防潮层:所有墙身除钢筋混凝土部分,低于首层地面,60 处均铺设 20 厚 1:2.5 水泥砂浆内掺水泥质量 5％的防水剂。b) 根据建筑性质及使用功能本工程屋面防水等级为二级,防水层合理使用年限 。c) 本工程屋面两道防水设防,一道刚柔防水层,一道单层 3厚 SBS 防水卷材,本工程所有屋面均设隔气层,隔气层沿墙上卷与防水层相接。d) 扩建建筑屋面排水为有组织外排水,雨...
