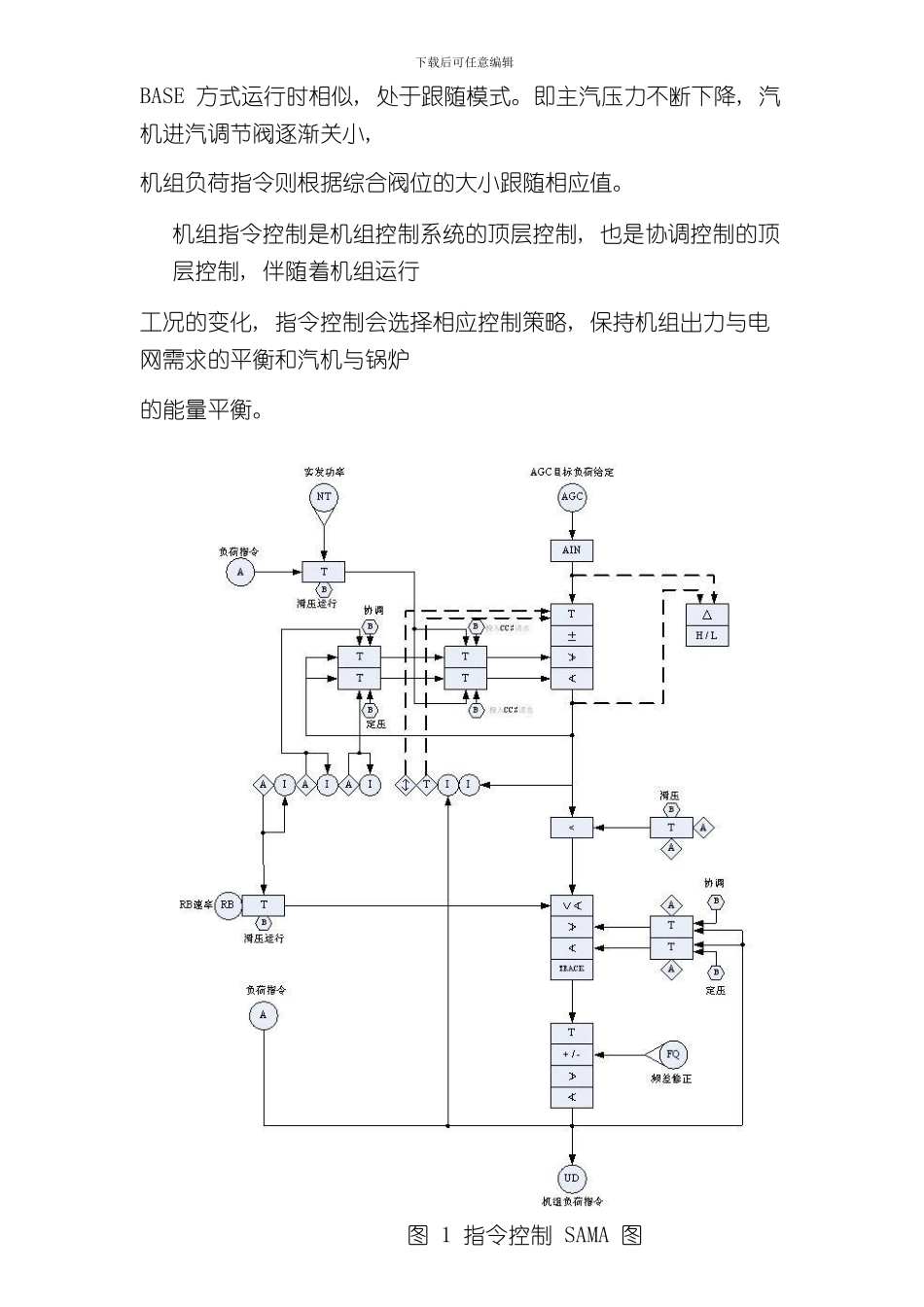

下载后可任意编辑1.1 火电厂控制工艺1.1.1 机组指令机组指令就是对机组下达的负荷指令, 机组指令回路接收电网中调 AGC 指令和本机运 行人员的指令。负荷指令下达至汽机主控回路和锅炉主控回路, 经过锅炉风粉控制和汽机DEH 控制实现系统对负荷指令的响应, 见图 1。机组指令接收 AGC 信号的先决条件是机组处于协调控制模式, 就是说汽机控制在自动 状态, 锅炉控制也在自动状态。在这种情况下, 电网中调会根据电网频率的变化, 计算频率 差, 折合成负荷指令下达给发电机组。发电机组根据 AGC 信号, 经过协调控制系统增加或 减少机组出力, 稳定电网的频率。当 AGC 投入条件不成立的情况下, 一般采纳锅炉跟随汽机的控制方式, 即汽机控制功 率, 锅炉控制压力。在这种情况下, 机组发电功率由本机运行人员设定, 而锅炉则自动调整 出力, 维持机前设定压力的稳定, 保证汽机与锅炉之间的能量平衡。当汽机主控无法投入自动, 同时锅炉主控也无法投入自动的情况下, 机组处于 BASE运行方式( 手动方式) 。此时, DEH 系统根据主汽压力来调整综合阀位, 使汽机与锅炉保持 能量平衡, 机组指令跟随综合阀位对应的机组功率。机组 BASE 方式运行一般是机组运行 的过渡阶段。当发电机组的重要辅机( 送风机、 引风机等) 出现故障, 只能运行两台设备中的一台时, 不能提供充分的出力, 发电机组也就无法在额定出力下正常工作。这时, 机组控制以 RB( RUNBACK: 快速返回) 方式运行, 一般机组负荷会降低一半。此时的机组指令同机组下载后可任意编辑1下载后可任意编辑BASE 方式运行时相似, 处于跟随模式。即主汽压力不断下降, 汽机进汽调节阀逐渐关小, 机组负荷指令则根据综合阀位的大小跟随相应值。机组指令控制是机组控制系统的顶层控制, 也是协调控制的顶层控制, 伴随着机组运行工况的变化, 指令控制会选择相应控制策略, 保持机组出力与电网需求的平衡和汽机与锅炉的能量平衡。图 1 指令控制 SAMA 图下载后可任意编辑1.1.2 协调控制系统协调控制系统就是汽机与锅炉协调控制系统, 一般存在三种协调控制方式: 机炉协调控制方式、 锅炉跟随方式、 汽机跟随方式, 见图 2。下载后可任意编辑图 2 协调控制系统 SAMA 图在汽机主控在自动态, 且锅炉主控在自动态时, 机组控制处于机炉协调控制模式。在机 炉协调控制方式下, 汽机与锅炉并行操作, 锅炉控制机前压力, 汽轮机控制功率, 两者互相 影...
