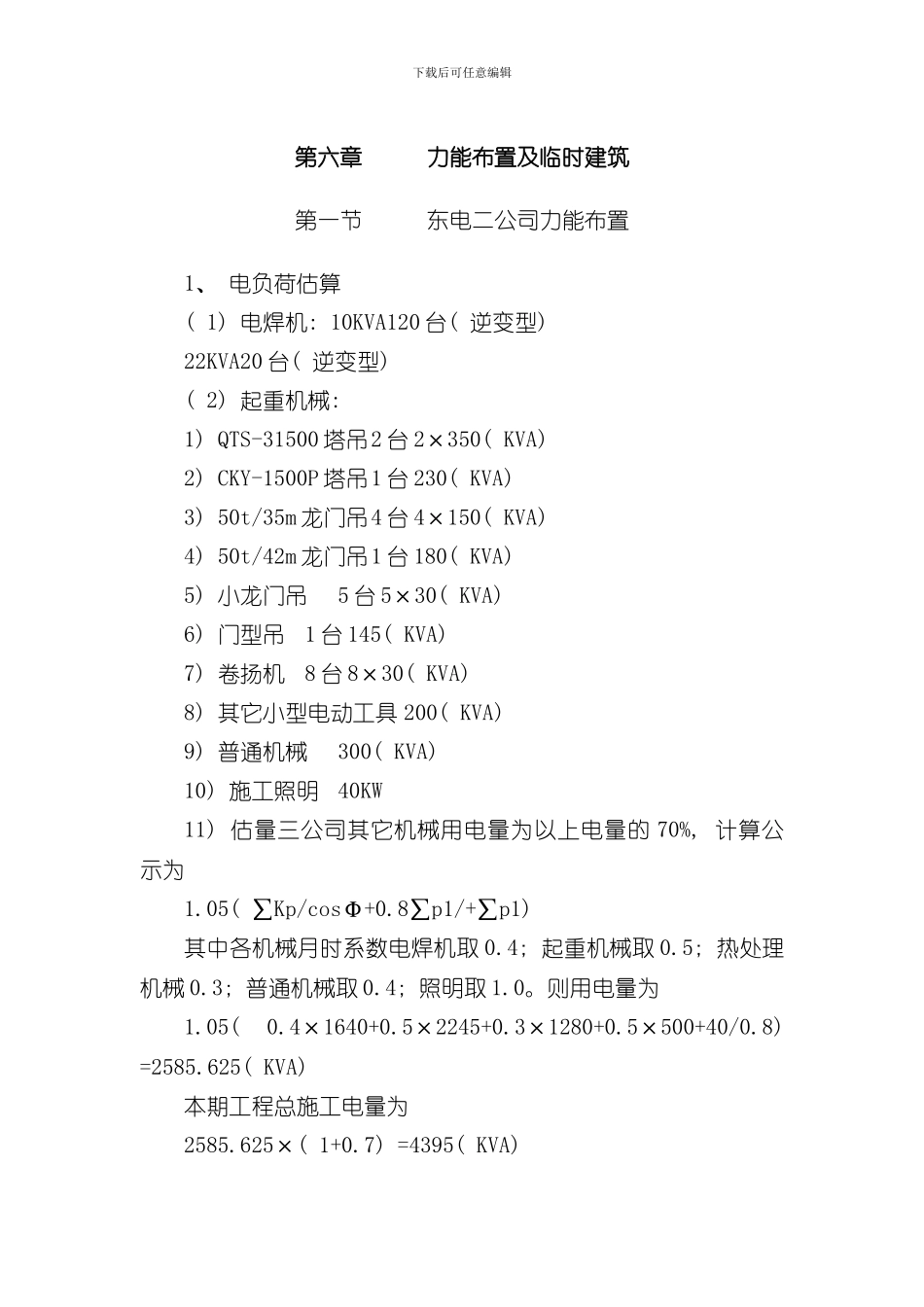

下载后可任意编辑第六章力能布置及临时建筑第一节东电二公司力能布置1、 电负荷估算( 1) 电焊机: 10KVA120 台( 逆变型) 22KVA20 台( 逆变型) ( 2) 起重机械: 1) QTS-31500 塔吊2 台 2×350( KVA) 2) CKY-1500P 塔吊1 台 230( KVA) 3) 50t/35m 龙门吊4 台 4×150( KVA) 4) 50t/42m 龙门吊1 台 180( KVA) 5) 小龙门吊5 台 5×30( KVA) 6) 门型吊1 台 145( KVA) 7) 卷扬机8 台 8×30( KVA) 8) 其它小型电动工具 200( KVA) 9) 普通机械300( KVA) 10) 施工照明40KW11) 估量三公司其它机械用电量为以上电量的 70%, 计算公示为1.05( ∑Kp/cosΦ+0.8∑p1/+∑p1) 其中各机械月时系数电焊机取 0.4; 起重机械取 0.5; 热处理机械 0.3; 普通机械取 0.4; 照明取 1.0。则用电量为1.05( 0.4×1640+0.5×2245+0.3×1280+0.5×500+40/0.8) =2585.625( KVA) 本期工程总施工电量为2585.625×( 1+0.7) =4395( KVA) 下载后可任意编辑2、 供电设施本期工程 10KV 线路已由一期工程时建成, 并在现场布置有二处 10/0.4KV 临时变电所, 每处设有 630KVA 变压器二台, 并已形成供电能力, 可供本期工程使用。这样, 为了满足施工用电, 可再增加若干台 10/0.4KV 变压器, 其总供电能力不少于 1800KVA, 其中东电二公司拟在厂外北侧的临时变电所再增加一台 630KVA 变压器; 在厂区东侧安装休息室, 增设一台 500KVA 变压器; 再加上混凝土搅拌站室, 增设一台 630KVA 变压器, 已足能满足本期施工用电的需要( 不包括三公司的施工用电) 。二、 施工用气1、 氧气耗量 Y 的计算Y=∑ 1式中 k1—施工不均衡系数; k2—管道漏泄系数, 取 1.05; G—各类热机设备加工安装及土建金属结构安装总重量, ty—单位金属耗氧量( m3/t) 安装取 6, 加工配制取 10, 建筑结构取 3; t—各类工程作业工期, 月。则 Y=+ +=94.5+350+22=696( m3/d) 2、 施工用乙炔计算公示 C=0.3Y=0.3×696=208.8( m3/d) 3、 氩气用量下载后可任意编辑按用氧量估量 90m3/d。4、 压缩空气估量量为 18m3/min, 工作压力为 0.6MPa。三、 供给方式本工程氧气、 乙炔、 空气采纳集中管路输送。氩气供应实行在锅炉安装区附近设以简易小房, 集中送往#3炉及主厂房区, 其余安装场所, 采纳单瓶供应。其中#4 炉的氮气氧/乙炔和路采纳单元制布置方式, 单独集中供应。四、 用水量估算1...
