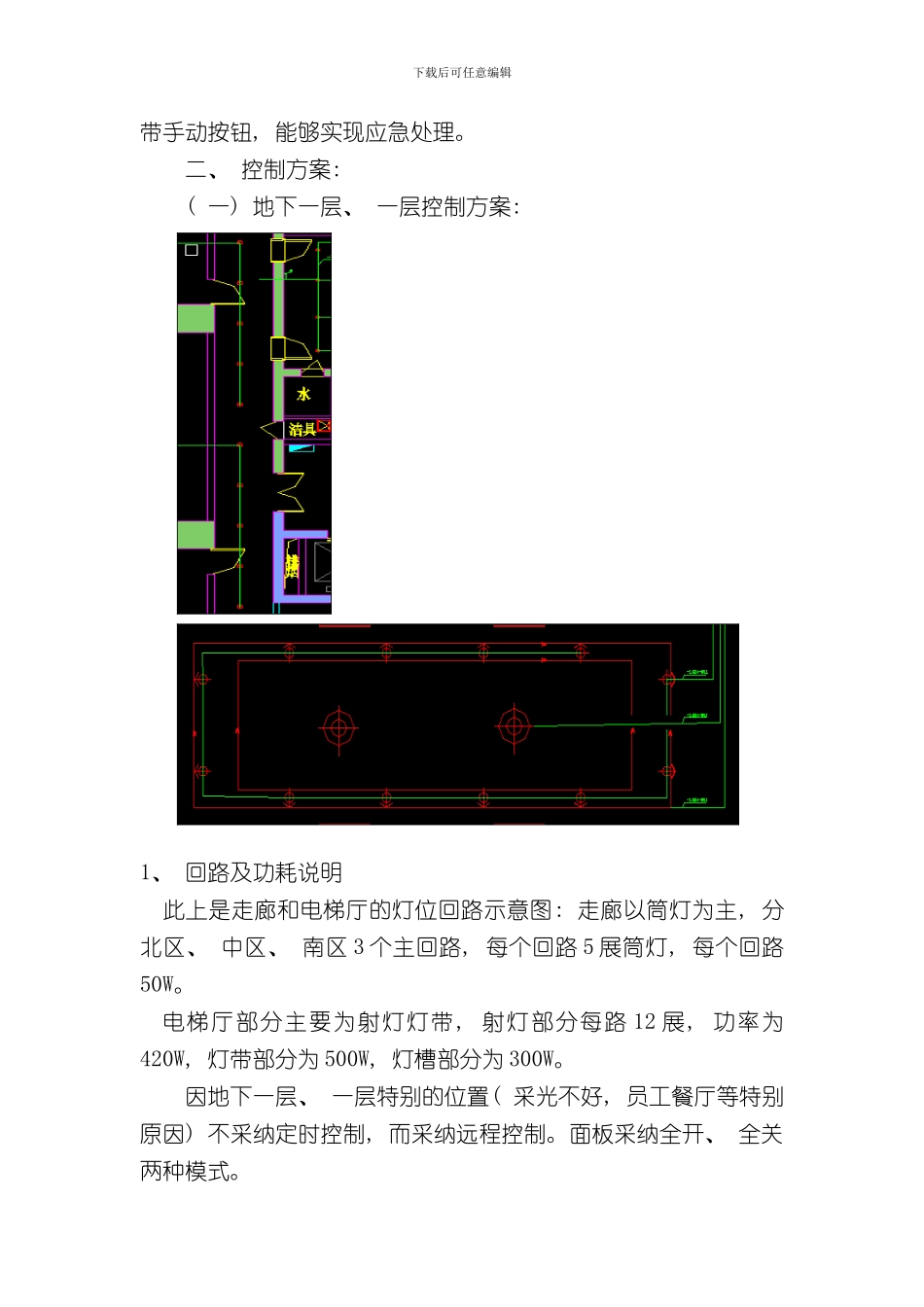

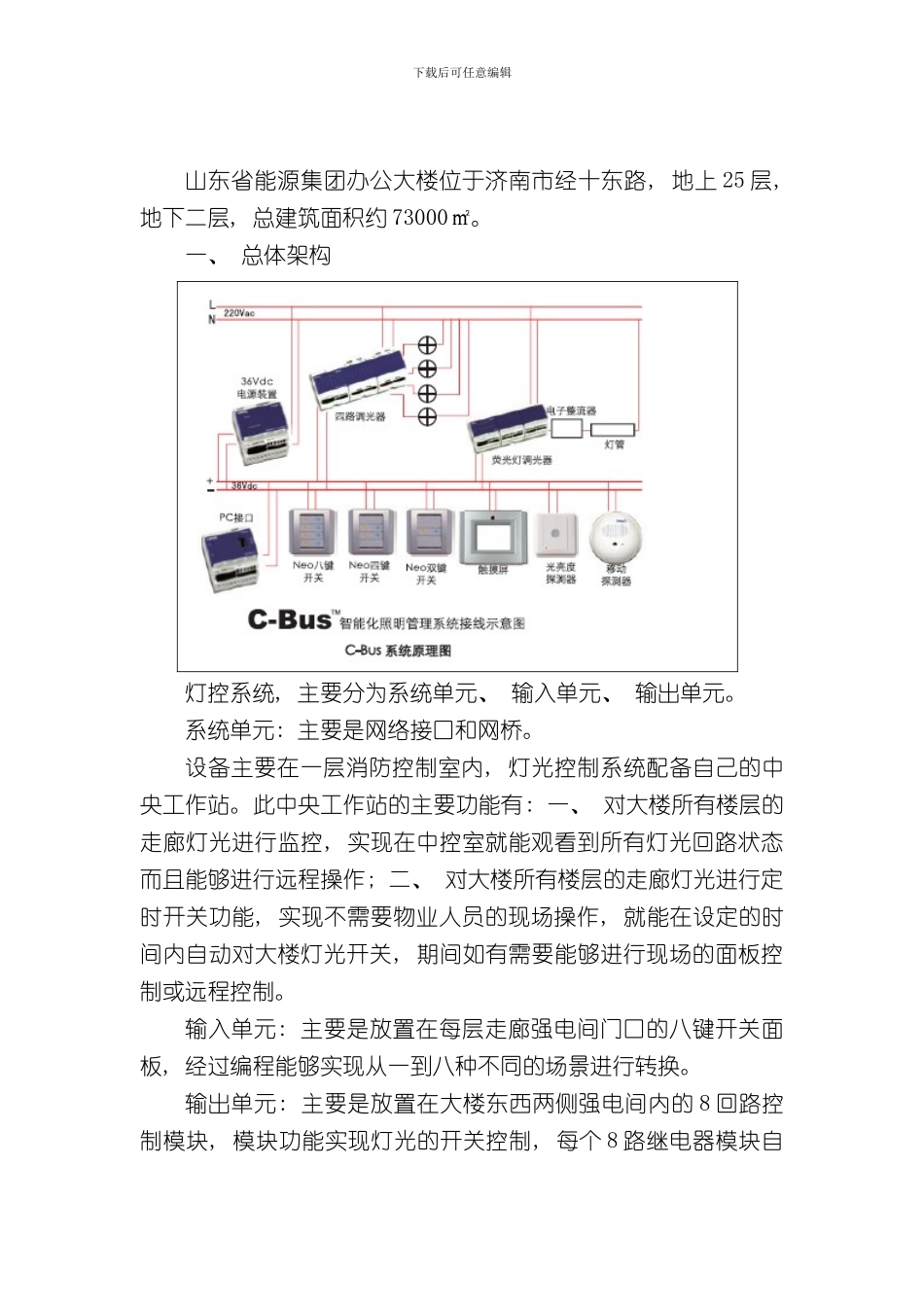

下载后可任意编辑某大厦公共区域灯光照明控制方案技术方案下载后可任意编辑山东省能源集团办公大楼位于济南市经十东路, 地上 25 层, 地下二层, 总建筑面积约 73000㎡。一、 总体架构灯控系统, 主要分为系统单元、 输入单元、 输出单元。系统单元: 主要是网络接口和网桥。设备主要在一层消防控制室内, 灯光控制系统配备自己的中央工作站。此中央工作站的主要功能有: 一、 对大楼所有楼层的走廊灯光进行监控, 实现在中控室就能观看到所有灯光回路状态而且能够进行远程操作; 二、 对大楼所有楼层的走廊灯光进行定时开关功能, 实现不需要物业人员的现场操作, 就能在设定的时间内自动对大楼灯光开关, 期间如有需要能够进行现场的面板控制或远程控制。输入单元: 主要是放置在每层走廊强电间门口的八键开关面板, 经过编程能够实现从一到八种不同的场景进行转换。输出单元: 主要是放置在大楼东西两侧强电间内的 8 回路控制模块, 模块功能实现灯光的开关控制, 每个 8 路继电器模块自下载后可任意编辑带手动按钮, 能够实现应急处理。二、 控制方案: ( 一) 地下一层、 一层控制方案: 1、 回路及功耗说明此上是走廊和电梯厅的灯位回路示意图: 走廊以筒灯为主, 分北区、 中区、 南区 3 个主回路, 每个回路 5 展筒灯, 每个回路50W。电梯厅部分主要为射灯灯带, 射灯部分每路 12 展, 功率为420W, 灯带部分为 500W, 灯槽部分为 300W。因地下一层、 一层特别的位置( 采光不好, 员工餐厅等特别原因) 不采纳定时控制, 而采纳远程控制。面板采纳全开、 全关两种模式。下载后可任意编辑( 二) 三层餐厅层、 五层、 六层1、回路及功耗说明2、整个楼层回路分为三个部分: 走廊、 电梯厅、 大厅中厅。( 1) 走廊为筒灯、 射灯 一共三路。射灯 30 展 1.05KW, 筒灯两路每路 6 展 120W。走廊总功率为 1.17KW。( 2) 电梯厅部分主要为吊灯 3 展, 共 800W, 灯带部分为500W, 筒灯 10 展 100W。总功率为 1.4KW。( 3) 大厅主要为筒灯 5 展 50W, 吊灯 2 展共计 1.2KW, 射灯一路 200W, 灯带 1 路 500W。总功率为 1.95KW。2、 回路控制方案根据整个公共区域的灯光回路以及功率, 的面板使用场景功能: 按键 1全关按键 2全开按键 3最节能模式按键 4普通节能模式按键 5走廊部分开灯按键 6电梯厅部分开灯按键 7大厅部分开灯按键 8备用这样整个公共区域的总功率为 4.47...
