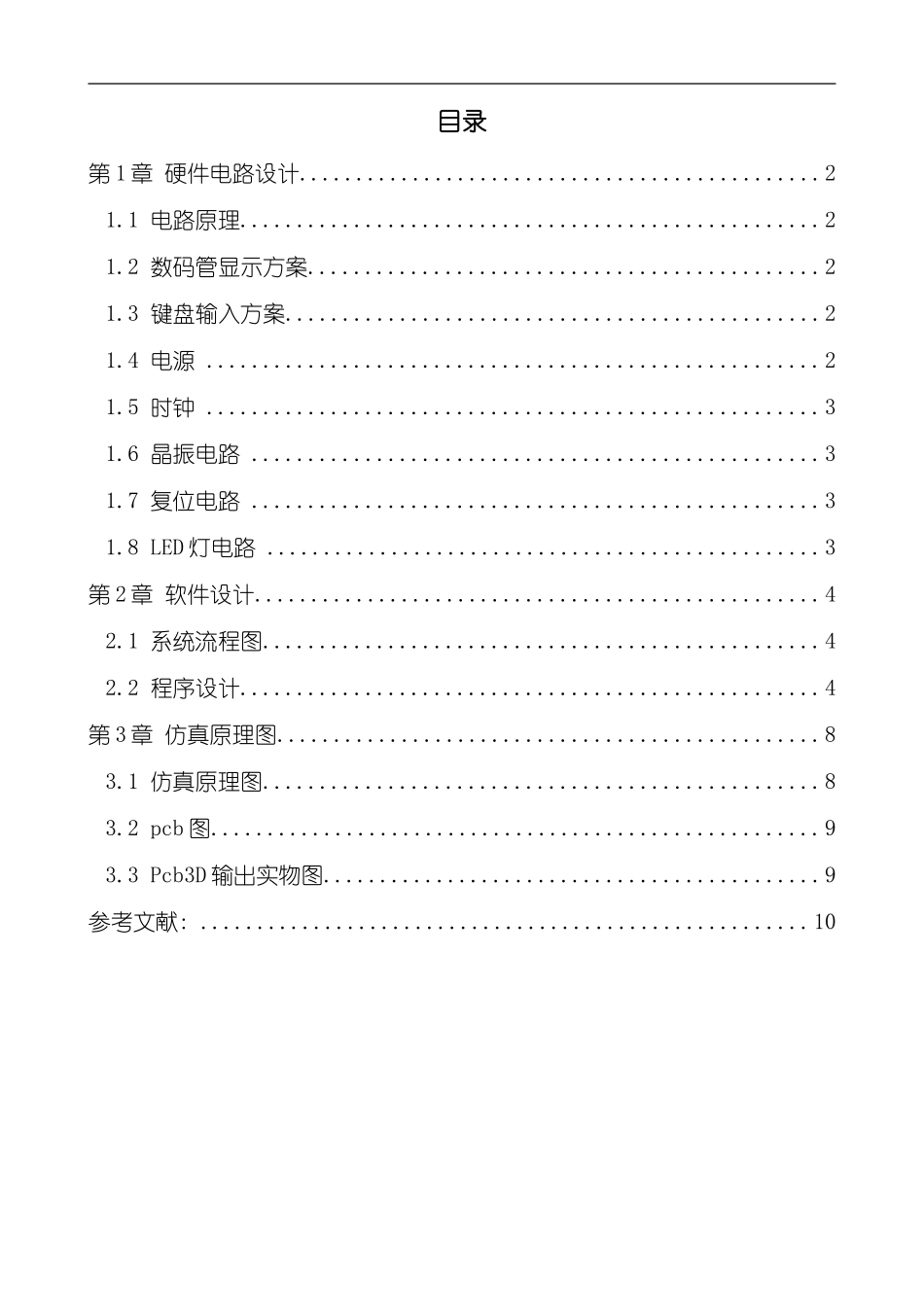

目录第 1 章 硬件电路设计..............................................21.1 电路原理...................................................21.2 数码管显示方案.............................................21.3 键盘输入方案...............................................21.4 电源 ......................................................21.5 时钟 ......................................................31.6 晶振电路 ..................................................31.7 复位电路 ..................................................31.8 LED 灯电路 .................................................3第 2 章 软件设计..................................................42.1 系统流程图.................................................42.2 程序设计...................................................4第 3 章 仿真原理图................................................83.1 仿真原理图.................................................83.2 pcb 图......................................................93.3 Pcb3D 输出实物图............................................9参考文献: ......................................................10下载后可任意编辑第 1 章 硬件电路设计1.1 电路原理本硬件的核心是 STC12C5A60S2 单片机, 我们选用 AT89C51。因无需扩展外部 RAM。系统采纳 8 位共阳极数码管,用来显示循环点亮的效果。单片机时无须外扩存储器因此, 本流水灯实际上就是一个带有八个发光二极管的单片机最小应用系统, 即为由发光二极管、 晶振、 复位、 电源等电路和必要的软件组成的单个单片机。系统采纳 4 个按键控制, 4 个按键分别控制 4 种不同流水灯速度。系统在 P0.0 到 P0.8 上接了 8 个发光二极管, 在按一下调速按键的时, 蜂鸣器鸣叫一声, P0.0 的二极管亮, 此时从 P0.0 到 P0.8 的二极管依次点亮, 数码管显示其调速按键的序号。1.2 数码管显示方案一般数码管显示有两种方式: 动态显示和静态显示。静态显示的优点是程序简单、 显示亮度有保证、 单片机 CPU 的开销小, 节约 CPU 的工作时间。但占用 I/O 口线多, 每一个 LED 都要占用一个 I/O 口, 硬件开销大, 电路复杂。需要几个 LED 就必须...
