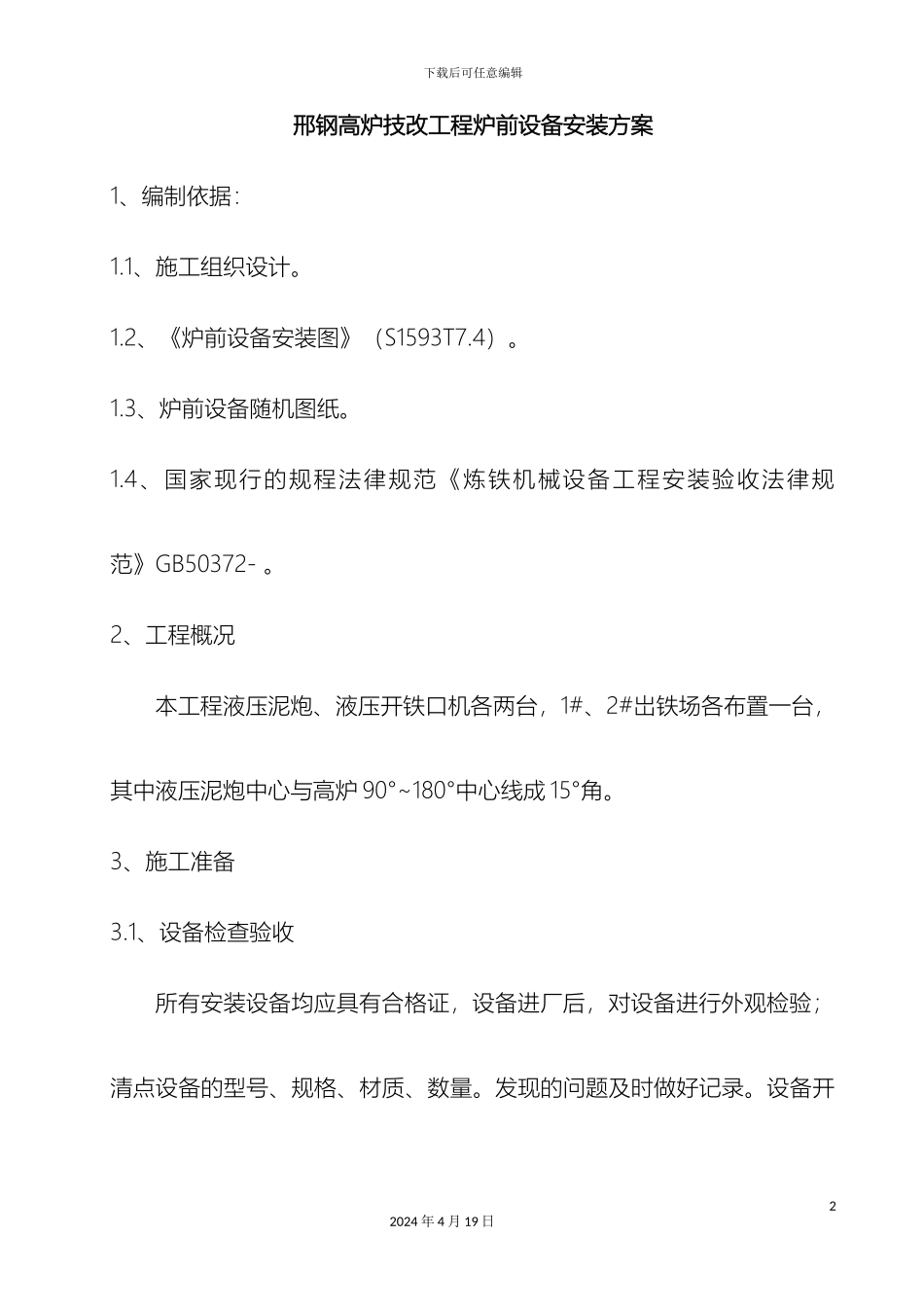

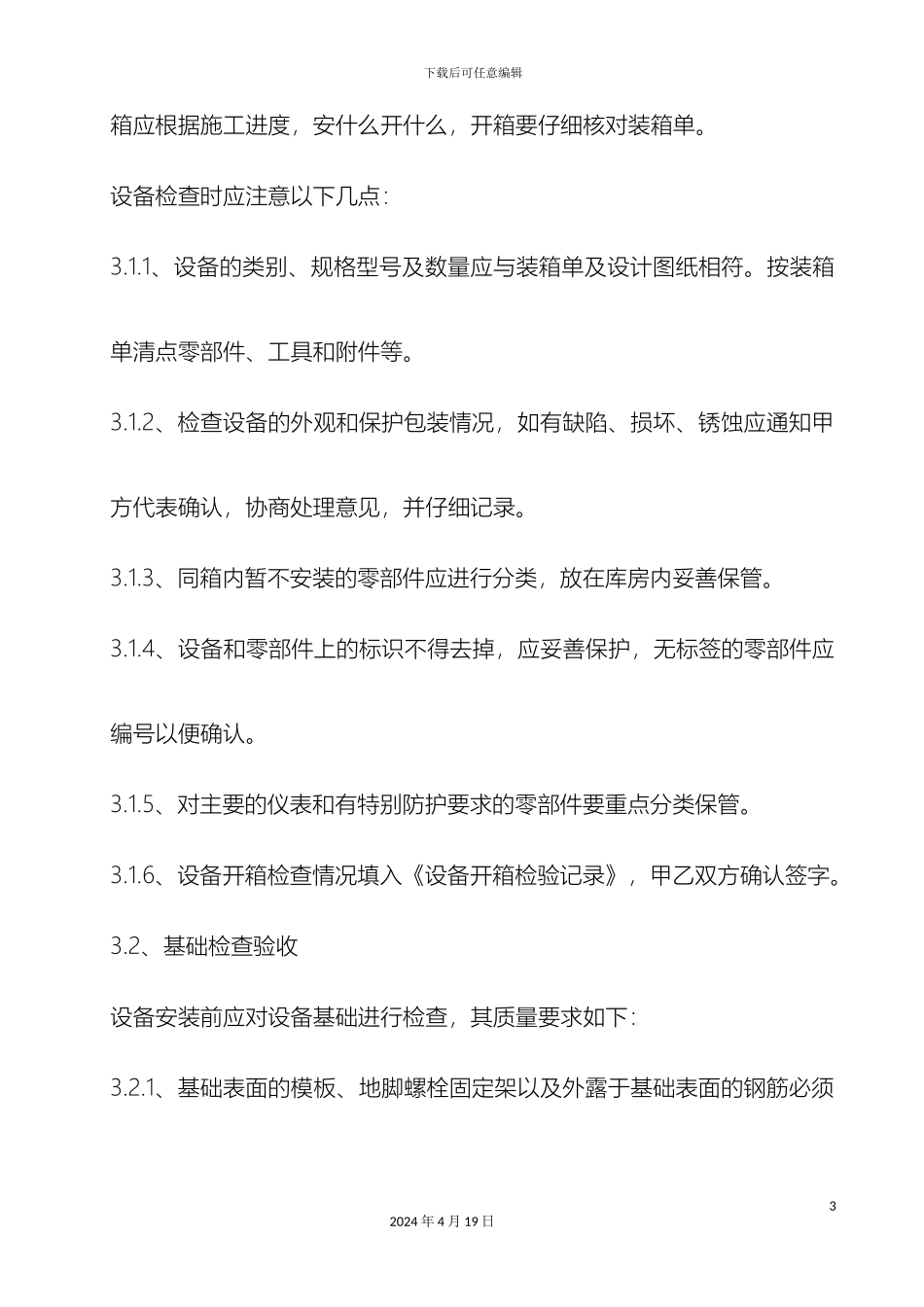

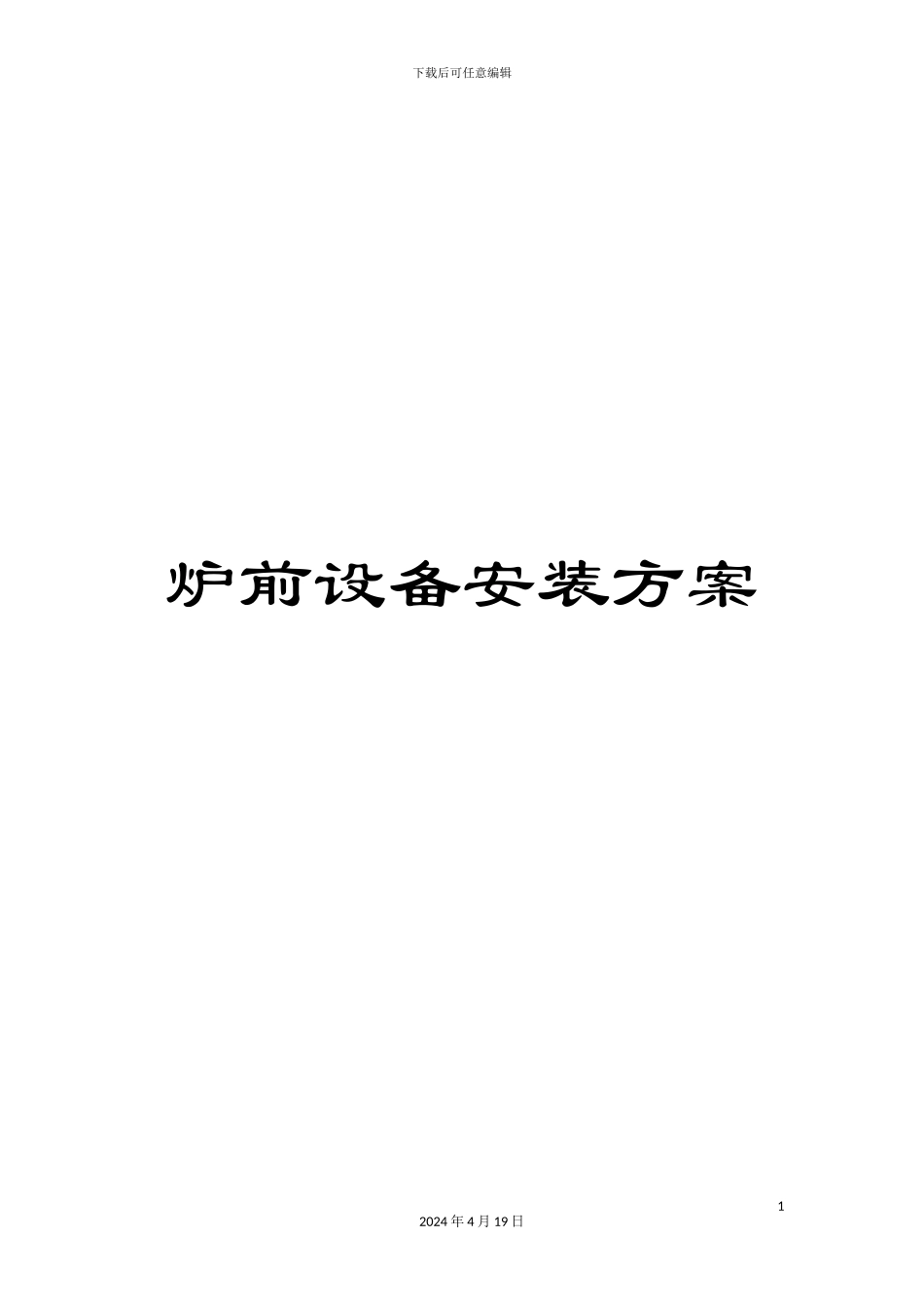

下载后可任意编辑炉前设备安装方案12024 年 4 月 19 日下载后可任意编辑邢钢高炉技改工程炉前设备安装方案1、编制依据:1.1、施工组织设计。1.2、《炉前设备安装图》(S1593T7.4)。1.3、炉前设备随机图纸。1.4、国家现行的规程法律规范《炼铁机械设备工程安装验收法律规范》GB50372- 。2、工程概况本工程液压泥炮、液压开铁口机各两台,1#、2#岀铁场各布置一台,其中液压泥炮中心与高炉 90°~180°中心线成 15°角。3、施工准备3.1、设备检查验收所有安装设备均应具有合格证,设备进厂后,对设备进行外观检验;清点设备的型号、规格、材质、数量。发现的问题及时做好记录。设备开22024 年 4 月 19 日下载后可任意编辑箱应根据施工进度,安什么开什么,开箱要仔细核对装箱单。设备检查时应注意以下几点:3.1.1、设备的类别、规格型号及数量应与装箱单及设计图纸相符。按装箱单清点零部件、工具和附件等。3.1.2、检查设备的外观和保护包装情况,如有缺陷、损坏、锈蚀应通知甲方代表确认,协商处理意见,并仔细记录。3.1.3、同箱内暂不安装的零部件应进行分类,放在库房内妥善保管。3.1.4、设备和零部件上的标识不得去掉,应妥善保护,无标签的零部件应编号以便确认。3.1.5、对主要的仪表和有特别防护要求的零部件要重点分类保管。3.1.6、设备开箱检查情况填入《设备开箱检验记录》,甲乙双方确认签字。3.2、基础检查验收设备安装前应对设备基础进行检查,其质量要求如下:3.2.1、基础表面的模板、地脚螺栓固定架以及外露于基础表面的钢筋必须32024 年 4 月 19 日下载后可任意编辑拆除洁净;3.2.2、基础表面的杂物应清除洁净,预留地脚螺栓孔应清洁;3.2.3、基础的预埋件应符合设计要求;3.2.4、基础的尺寸极限偏差和水平度、铅垂度公差应符合《设备基础的允许偏差表》要求。设备基础的允许偏差表:项 次项 目极 限 偏 差公 差1基础座标位置(纵、横向轴线)±202基础各不同平面的标高0~-203外 形 尺 寸平面外形尺寸±20凸台上平面外形尺寸0~-20凹穴尺寸+20~04平面的水平度每米5全长105预埋地脚螺栓顶端标高+20~0中心距(在根部和顶部测量)±26预留地脚螺栓孔中心距±10深度+20~0孔壁的铅垂度(每米)103.3、垫板设置3.3.l、每个地脚螺栓的两侧近旁均放置垫板组,尽量靠近地脚螺栓和主要42024 年 4 月 19 日下载后可任意编辑受力部位。每个垫板组均设置一对斜垫铁用来微量调整标高用。3.3.2、垫板组尽量减少垫板块数...
