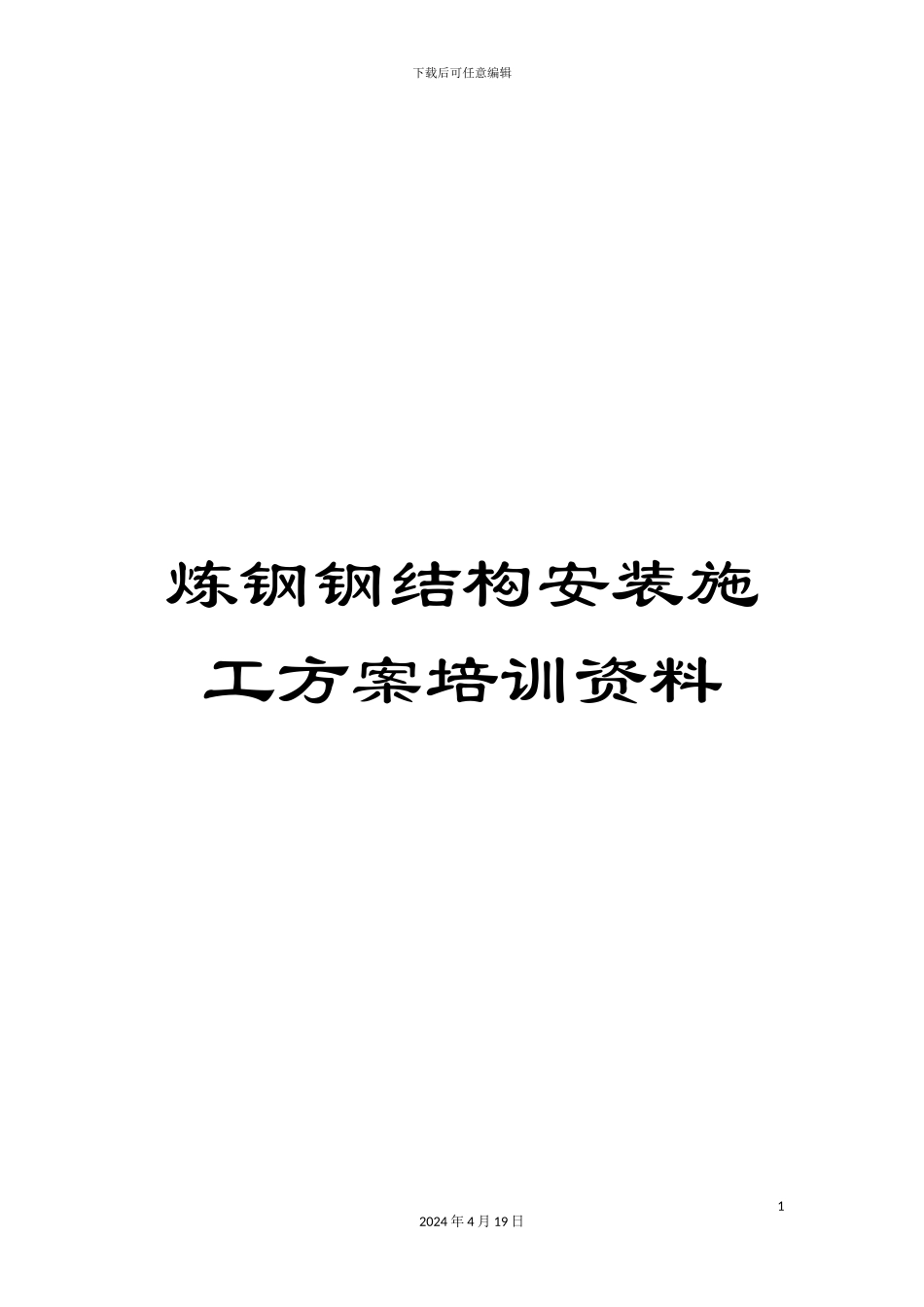

炼钢钢结构安装施工方案培训资料

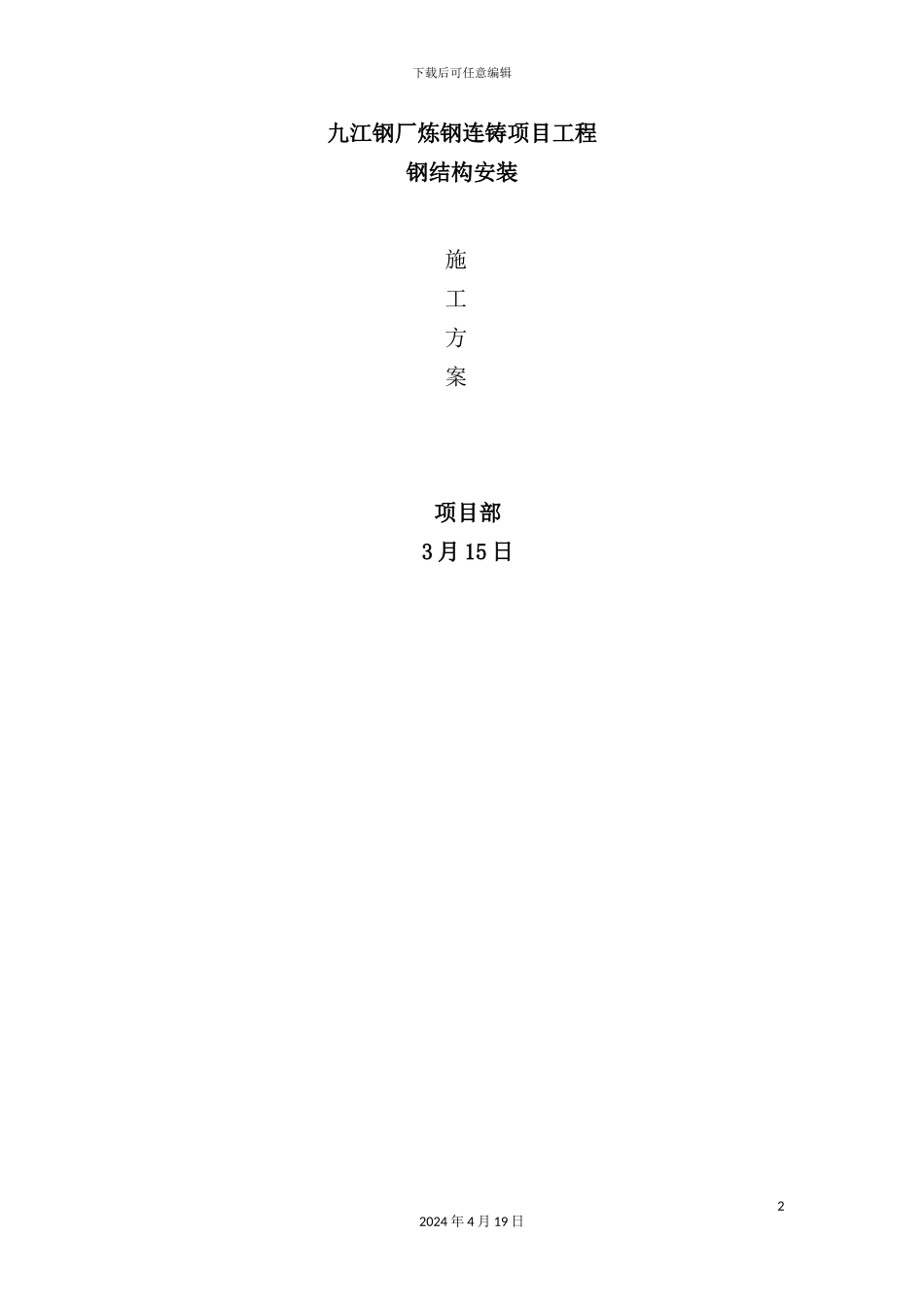

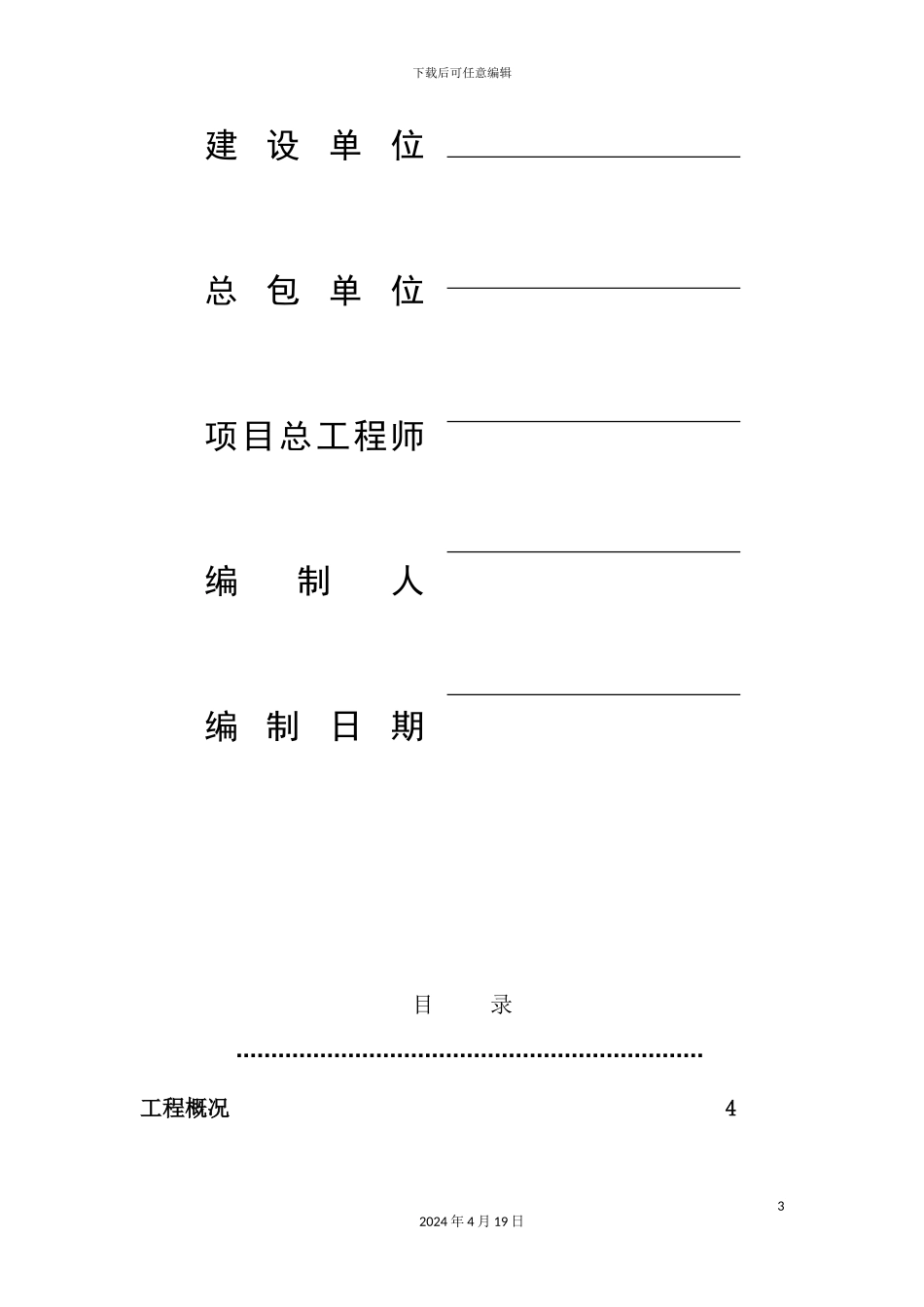

下载后可任意编辑炼钢钢结构安装施工方案培训资料12024 年 4 月 19 日下载后可任意编辑九江钢厂炼钢连铸项目工程钢结构安装施工方案 项目部 3 月 15 日22024 年 4 月 19 日下载后可任意编辑建设单位总包单位项目总工程师编制人编制日期 目 录工程概况 432024 年 4 月 19 日下载后可任意编辑工程特点及外部条件要求 4主要实物量及安装准备工作 5劳动力组织及管理机构 7工期保证措施 9工程质量保证措施 10主要施工方法 12施工工机具配置 36安装进度网络计划 3642024 年 4 月 19 日下载后可任意编辑安全和文明施工保证措施 38一、工程概况本工程主要由出坯跨(AB 跨,跨度 39m)、过渡跨(BC 跨,跨度 33m)、浇注跨(CD 跨,跨度 30m)、钢水接收跨(DE 跨,跨度30m)、转炉跨(EF 跨,跨度为 18m)、加料跨(FG 跨,跨度 25m)、铁水脱硫跨(GH 跨,跨度 24m)和炉渣跨(HJ 跨,跨度 27m)等连续8 跨钢排架结构体系,厂房柱间距均为 24m,共 12 线,车间总长为 272 米,最大宽度为 226 米,总建筑面积约为 54000m2,高跨钢结构系统最高标高为+59.037m。厂房柱子系统均为格构式钢结构形式。立柱最重件为 E8,重达 98 吨,该柱顶标高为 27.77m,高跨钢柱柱顶标高为 42.35m。全部柱体形式为:吊车梁牛腿以上为单肢立柱,吊车梁牛腿以下为双肢立柱。吊车梁为实腹式钢梁,其重量基本上在 20t 以上,最重件达41t。车档和吊车梁的连接,制动板与吊车梁上翼缘的连接采纳摩擦型高强度螺栓连接,制动板与上段柱连接,以及水平撑之 K型撑连接采纳普通螺栓。 本方案吊装范围包括:钢柱、吊车梁、制动板、辅助桁架、支撑、高跨钢结构及各层钢平台等。钢结构工程总重量:16700 多吨。工期进度计划要求钢结构加工从 2 月 20 日开始进行,主体钢结构 7月底完成安装。二、工程特点和外部条件要求2.1 工程特点52024 年 4 月 19 日下载后可任意编辑2.1.1 构件繁多,安装量大,工期紧,单件重量重,安装高度高,技术要求高,安装难度大;2.1.2 钢柱重量大,长度长,吊装绑扎和起扳竖直难度大;2.1.3 大型起重机作业频繁,对作业路面的坚实度要求高;2.1.4 全部为露天高空作业,安全措施要求高,措施量大;2.1.5 安装正置盛夏雨季,对安装进度影响大。2.1.6 施工交叉作业频繁,与土建、设备、管道、电气、仪表穿插进行施工,相互影响,相互制约,需要整体协调。2.1.7 施工条件恶劣,施施工场地理位置偏僻,施工场地土质松软,而吊装、设备、构件进...
