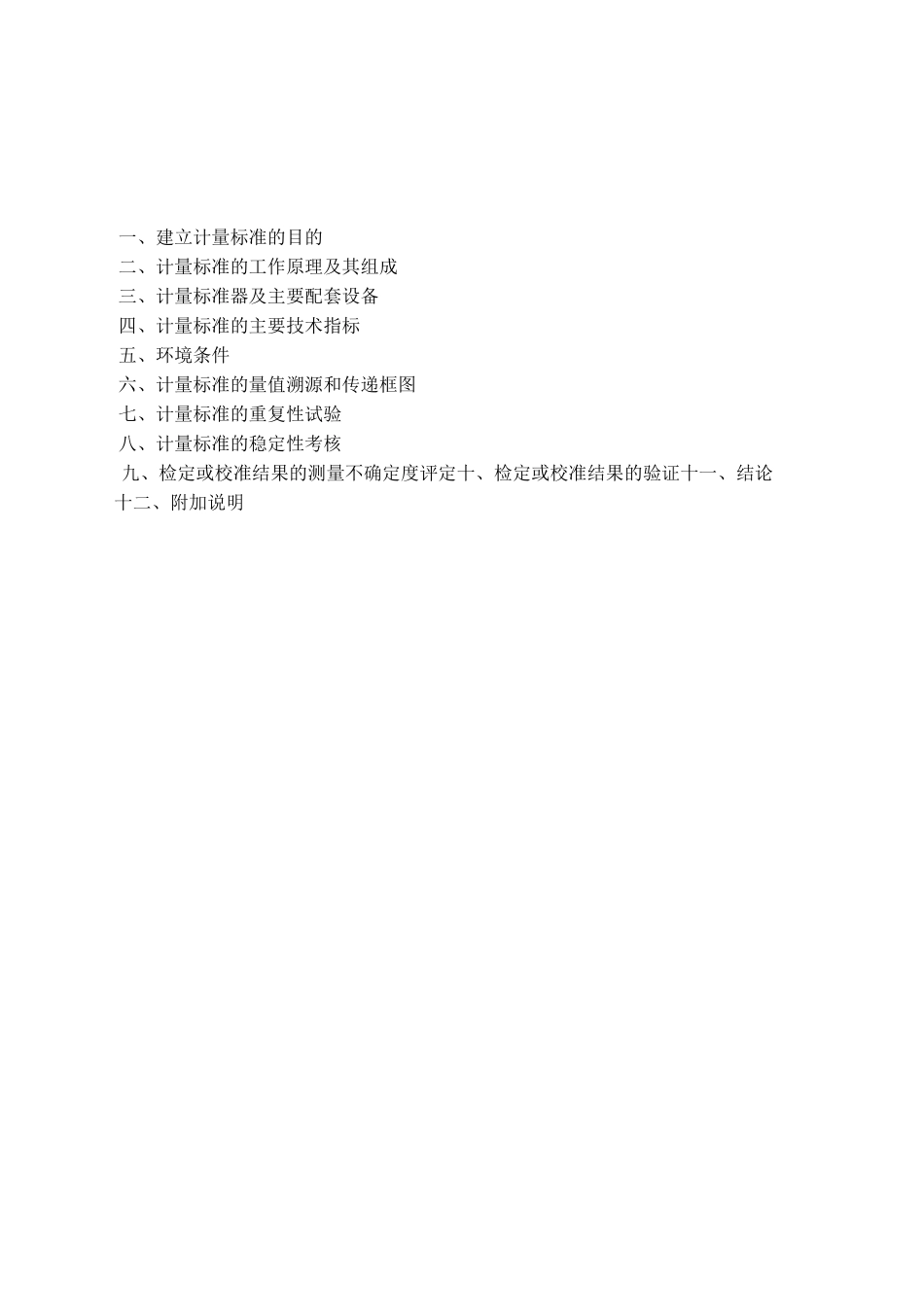

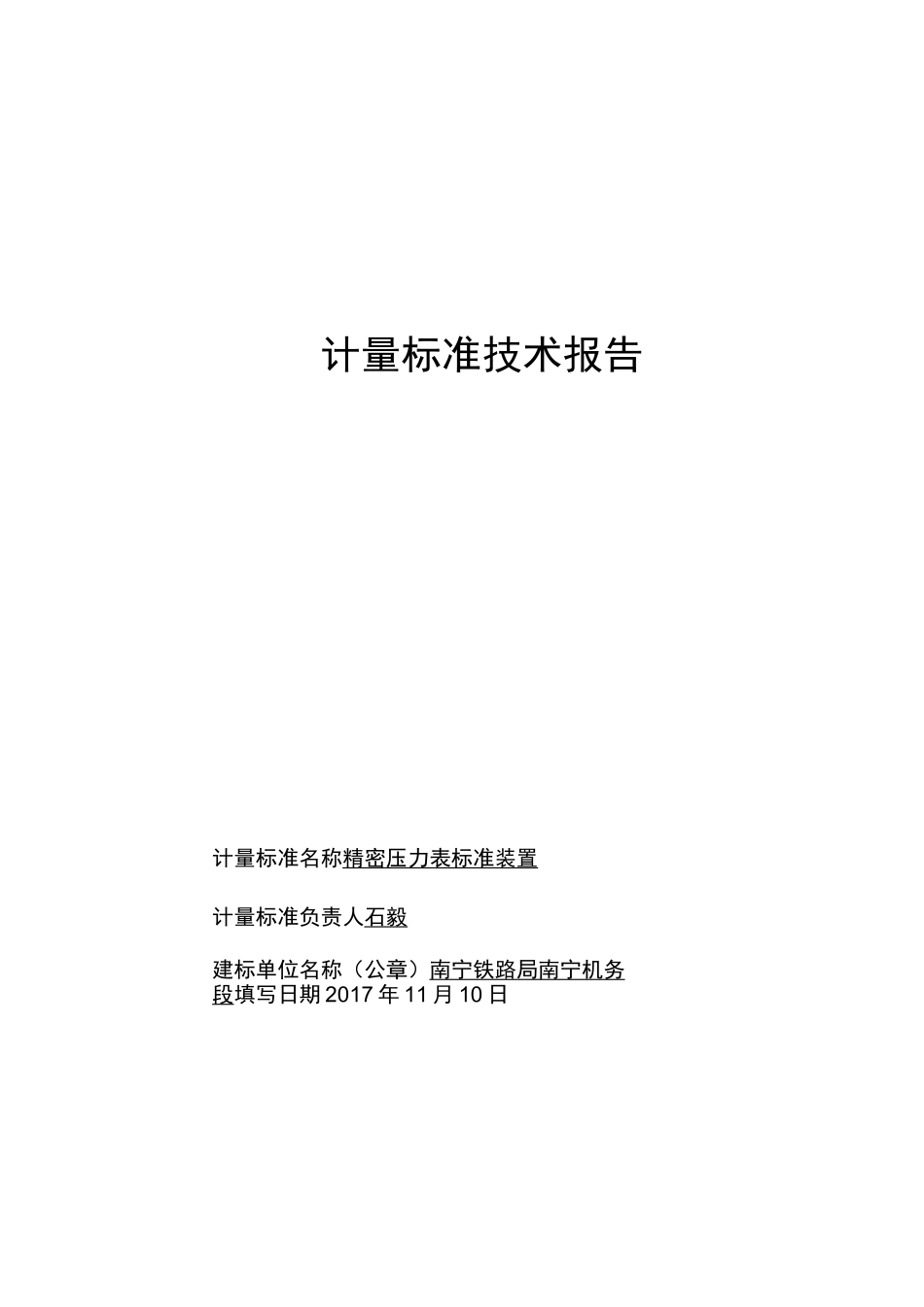

计量标准技术报告计量标准名称精密压力表标准装置计量标准负责人石毅建标单位名称(公章)南宁铁路局南宁机务段填写日期 2017 年 11 月 10 日一、建立计量标准的目的二、计量标准的工作原理及其组成三、计量标准器及主要配套设备四、计量标准的主要技术指标五、环境条件六、计量标准的量值溯源和传递框图七、计量标准的重复性试验八、计量标准的稳定性考核九、检定或校准结果的测量不确定度评定十、检定或校准结果的验证十一、结论十二、附加说明一、建立计量标准的目的为了在南宁机务段计量室开展精密压力表的检定工作,使生产中精密压力表的准确度和有效期得到保证,保障量值的准确可靠,使精密压力表标准装置有连续有效的检定或校准证书,申请精密压力表标准装置标准复核。二、计量标准的工作原理及组成精密压力表标准装置检定一般压力表的工作原理如下图所示图中:1_标准表 2_被检表 3_压力表校验器标准表与被检表安装在压力表校验器的表座上,两表座用管路连通管内注入液态工质,两表的弹簧管内腔与管路形成密闭容器,用压力表校验器对工质施加压力,根据帕斯卡定律,标准表与被检表将承受同样的压力,两表压力示值之差,就是被检压力表的示值误差。当标准表与被检表安装在压力表校验器上,其受力点不在同一水平面时,被检表所受压力等于标准表所指示压力加上高度差所带来的附加液柱压力。三、计量标准器及主要配套设备计量标准器名称型号测量范围不确定度或准确度等级或最大允许误差制造厂及出厂编号检定或校准机构检定周期或复校间隔标 准 压 力表0.25MPa0-0.25MPa0.4 级上 海 自 动化仪表厂 3097局计12 个月标 准 压 力表0.4MPa0-0.4MPa0.4 级上 海 自 动化仪表厂 160局计12 个月标 准 压 力表0.6MPa0-0.6MPa0.4 级上 海 自 动化仪表厂 249局计12 个月标 准 压 力表1.0MPa0-1.0MPa0.4 级上 海 自 动化仪表厂 7808局计12 个月标 准 压 力表1.6MPa0-1.6MPa0.4 级上 海 自 动化仪表厂 238局计12 个月标 准 压 力表2.5MPa0-2.5MPa0.4 级上 海 自 动化仪表厂 4718局计12 个月标 准 压 力表4MPa0-4MPa0.4 级上 海 自 动化仪表厂 220局计12 个月标 准 压 力表25MPa0-25MPa0.4 级上 海 自 动化仪表厂 0633局计12 个月标 准 压 力表40MPa0-40MPa0.4 级上 海 自 动化仪表厂 2160局计12 个月标 准 压 力表60MPa0-60MPa0.4 级上 海 自 动化仪表厂 57...
