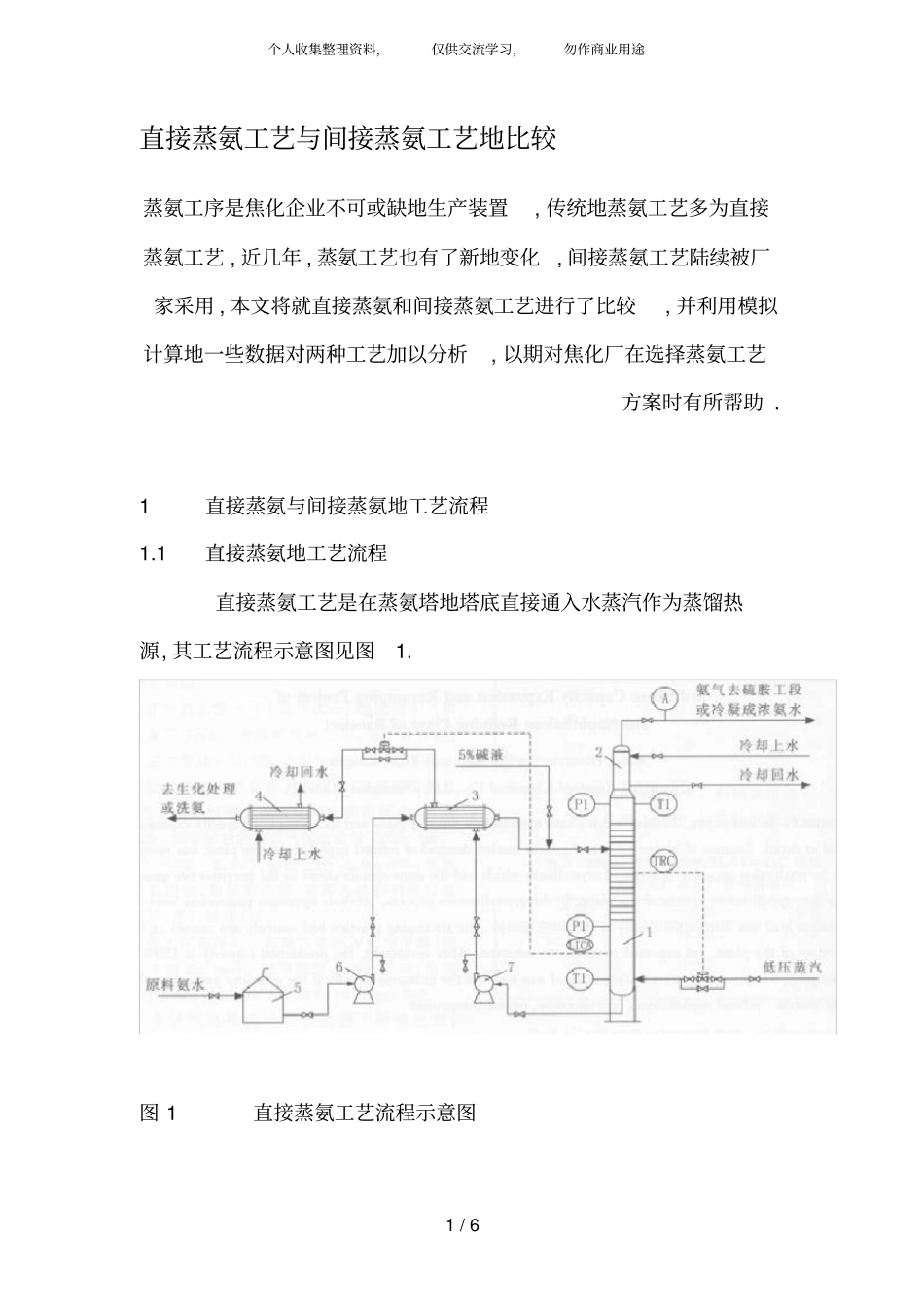

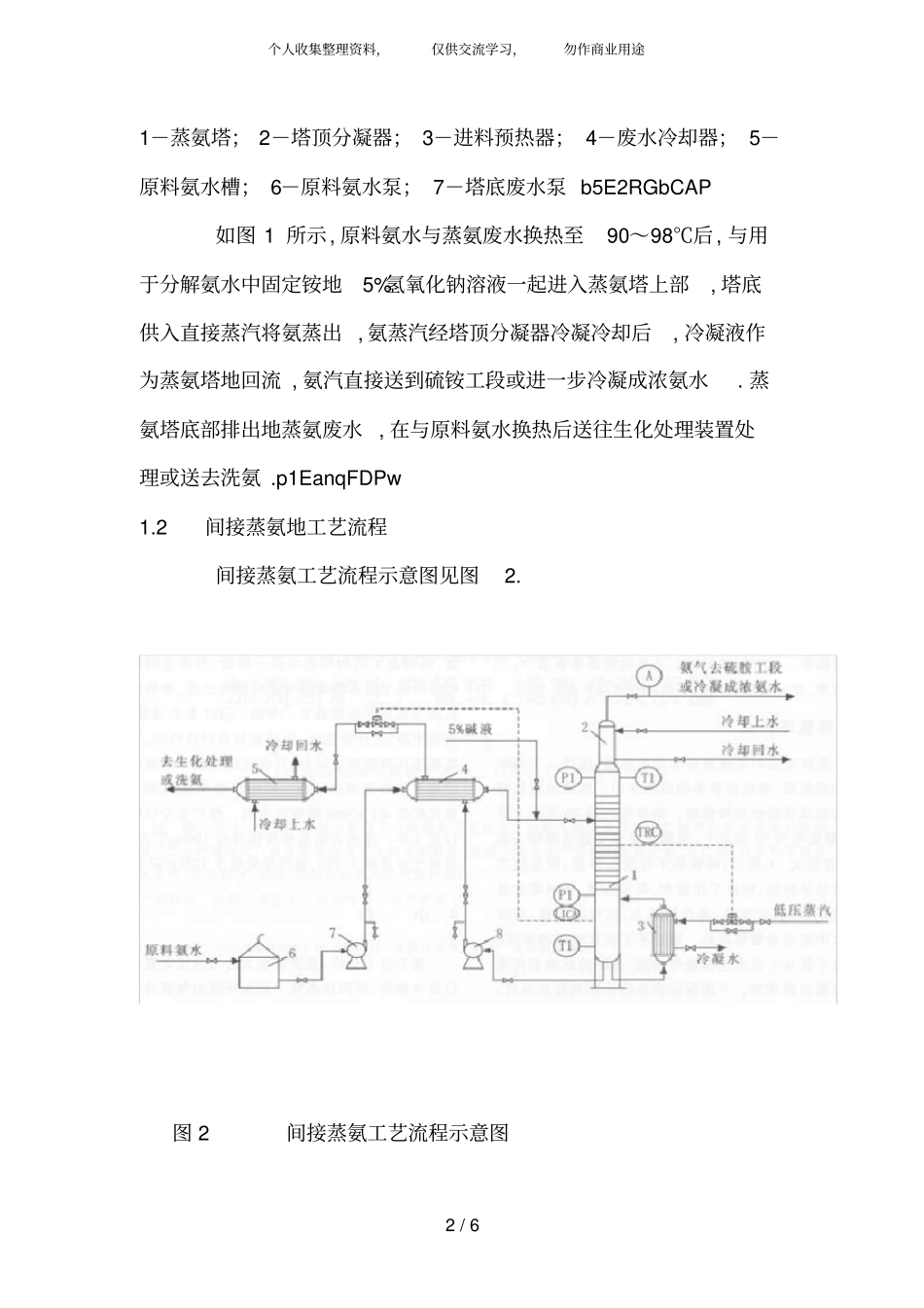

个人收集整理资料,仅供交流学习,勿作商业用途1 / 6 直接蒸氨工艺与间接蒸氨工艺地比较蒸氨工序是焦化企业不可或缺地生产装置, 传统地蒸氨工艺多为直接蒸氨工艺 , 近几年 , 蒸氨工艺也有了新地变化, 间接蒸氨工艺陆续被厂家采用 , 本文将就直接蒸氨和间接蒸氨工艺进行了比较, 并利用模拟计算地一些数据对两种工艺加以分析, 以期对焦化厂在选择蒸氨工艺方案时有所帮助 .1 直接蒸氨与间接蒸氨地工艺流程1.1 直接蒸氨地工艺流程直接蒸氨工艺是在蒸氨塔地塔底直接通入水蒸汽作为蒸馏热源, 其工艺流程示意图见图1.图 1 直接蒸氨工艺流程示意图个人收集整理资料,仅供交流学习,勿作商业用途2 / 6 1-蒸氨塔; 2-塔顶分凝器; 3-进料预热器; 4-废水冷却器; 5-原料氨水槽; 6-原料氨水泵; 7-塔底废水泵 b5E2RGbCAP如图 1 所示, 原料氨水与蒸氨废水换热至90~98℃后, 与用于分解氨水中固定铵地5%氢氧化钠溶液一起进入蒸氨塔上部, 塔底供入直接蒸汽将氨蒸出 , 氨蒸汽经塔顶分凝器冷凝冷却后, 冷凝液作为蒸氨塔地回流 , 氨汽直接送到硫铵工段或进一步冷凝成浓氨水. 蒸氨塔底部排出地蒸氨废水, 在与原料氨水换热后送往生化处理装置处理或送去洗氨 .p1EanqFDPw1.2 间接蒸氨地工艺流程间接蒸氨工艺流程示意图见图2.图 2 间接蒸氨工艺流程示意图个人收集整理资料,仅供交流学习,勿作商业用途3 / 6 1 -蒸氨塔; 2-塔顶分凝器;3-再沸器; 4-进料预热器; 5-废水冷却器; 6 -原料氨水槽; 7-原料氨水泵; 8-塔底氨水泵 .如图 2 所示, 间接蒸氨工艺与直接蒸氨工艺不同之处就是利用再沸器加热蒸氨塔塔底废水, 产生地蒸汽作为蒸馏热源, 而因加热塔底废水地热源不同又可分为:水蒸汽加热、煤气管式炉加热和导热油加热三种 . 虽然加热介质不同 , 但是工作原理是相同地 , 各厂可以根据自己地具体情况选定. 本文仅以水蒸汽加热为例来分析直接蒸氨工艺与间接蒸氨工艺地区别.DXDiTa9E3d2 PRO II 模拟计算数据地对比2.1 基础数据塔顶压力 0. 03MPa (G > ;塔底压力 0. 045MPa (G> 。氨回收率均为 99%。 进塔氨水质量分数 <按剩余氨水计算)为0. 3%。理论板数:直接蒸氨11 块<含塔顶分凝器) , 间接蒸氨 12 块<含塔顶分凝器和塔底再沸器) .RTCrpUDGiT2.2 公用工程数据蒸汽压力 0. 25MPa (G> 。循环水进口温度32℃ 。循环水出口温度 42℃.2.3 PRO I...
