直流他励电动机的机械特性测定

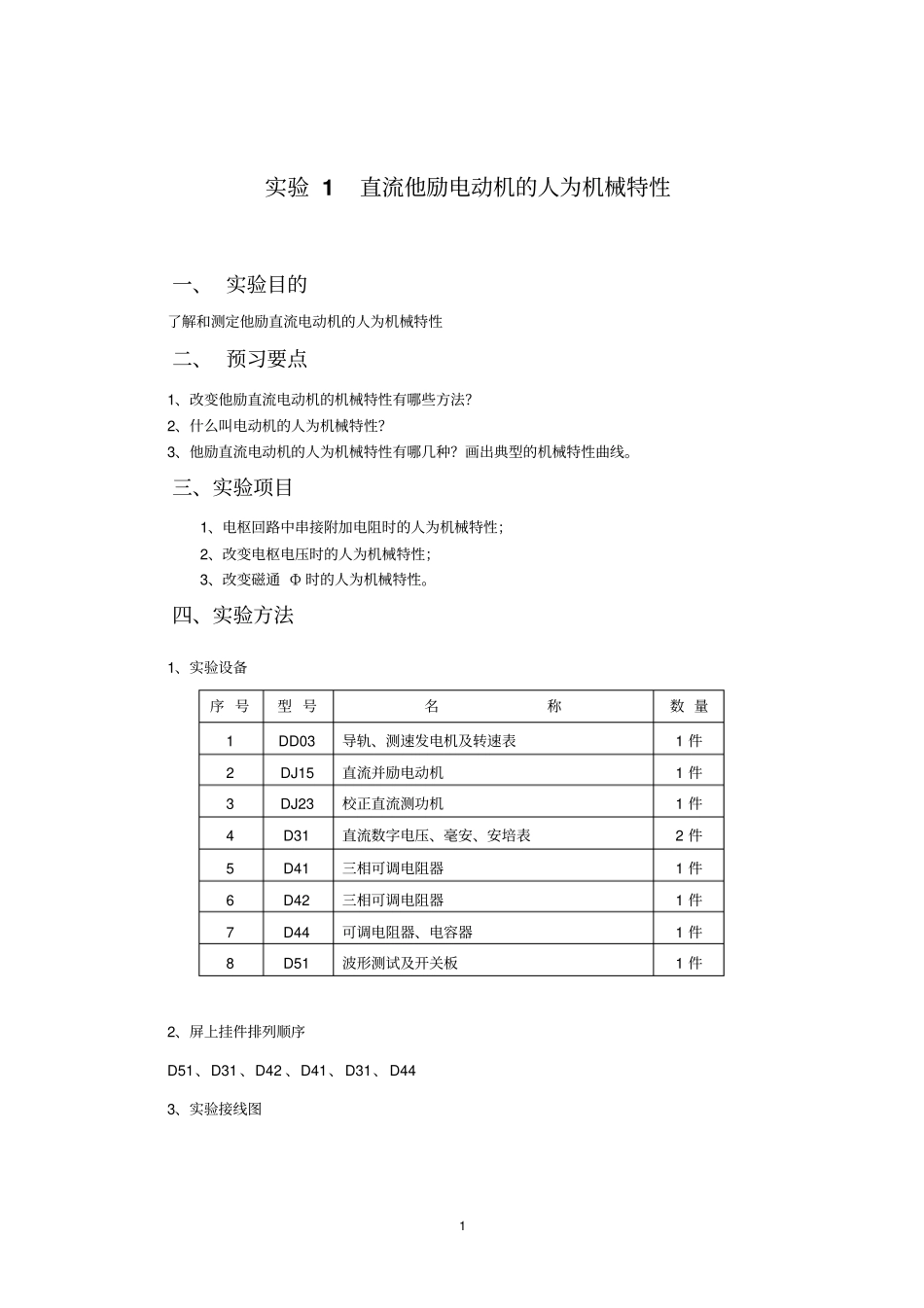

直流他励电动机的机械特性测定_第1页
1/5

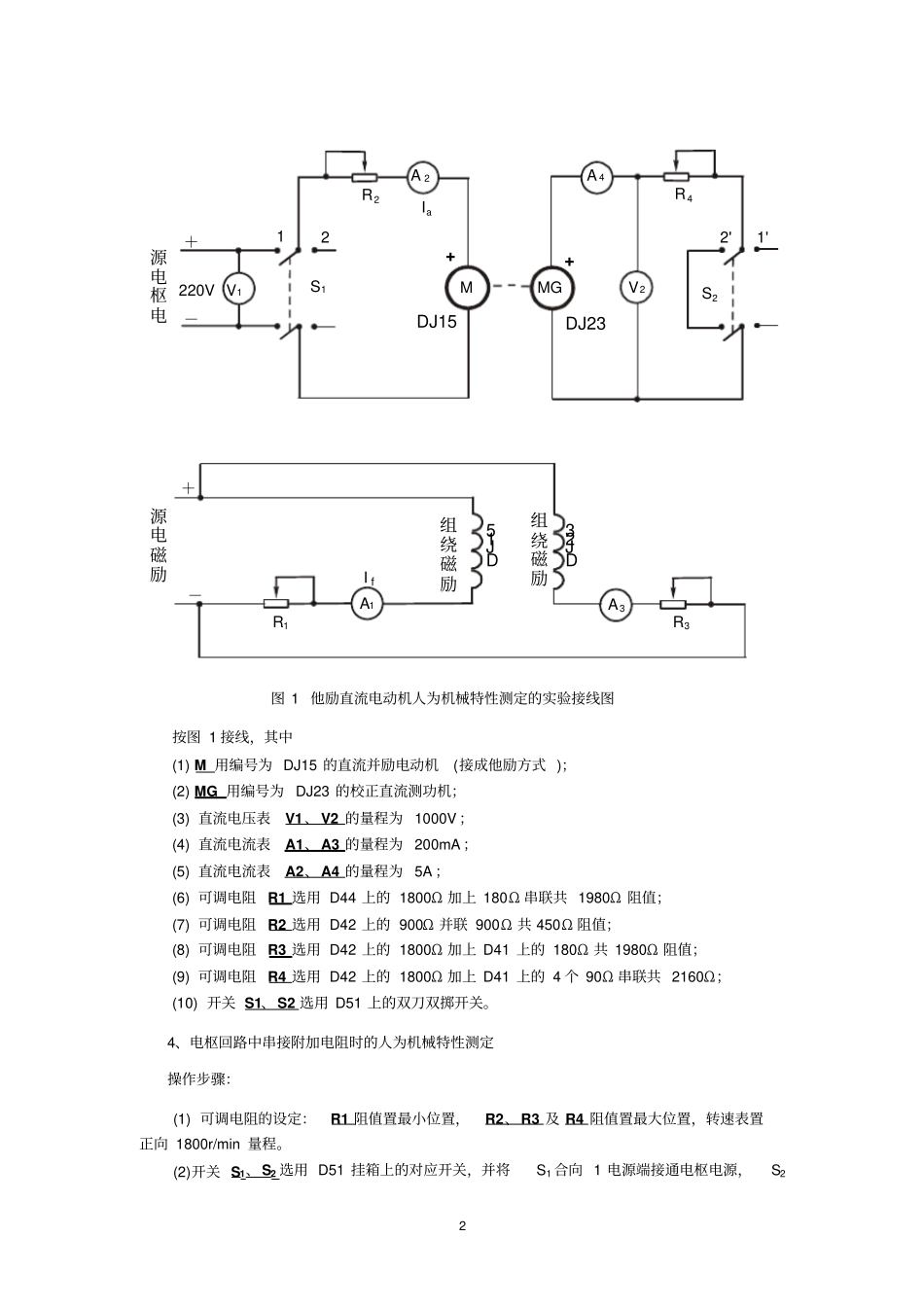

直流他励电动机的机械特性测定_第2页
2/5

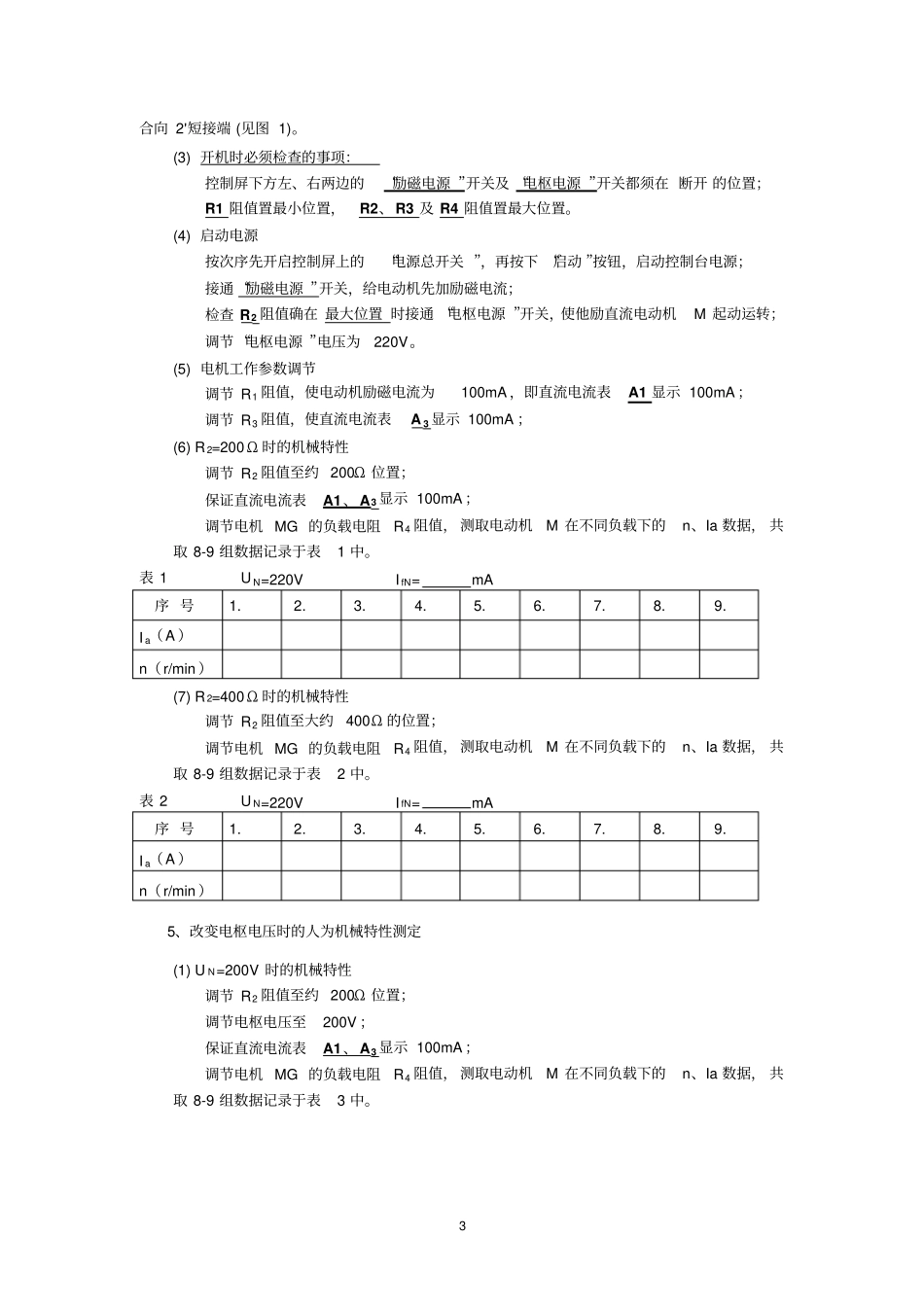

直流他励电动机的机械特性测定_第3页
3/5
1 实验 1 直流他励电动机的人为机械特性一、 实验目的了解和测定他励直流电动机的人为机械特性二、 预习要点1、改变他励直流电动机的机械特性有哪些方法?2、什么叫电动机的人为机械特性?3、他励直流电动机的人为机械特性有哪几种?画出典型的机械特性曲线。三、实验项目1、电枢回路中串接附加电阻时的人为机械特性;2、改变电枢电压时的人为机械特性;3、改变磁通 Ф 时的人为机械特性。四、实验方法1、实验设备序 号型 号名称数 量1 DD03 导轨、测速发电机及转速表1 件2 DJ15 直流并励电动机1 件3 DJ23 校正直流测功机1 件4 D31 直流数字电压、毫安、安培表2 件5 D41 三相可调电阻器1 件6 D42 三相可调电阻器1 件7 D44 可调电阻器、电容器1 件8 D51 波形测试及开关板1 件2、屏上挂件排列顺序D51、D31 、D42 、D41、D31、D44 3、实验接线图2 A 2V1A 4V2A1A3+-+-220VS112R2IaMMGR42'1'S2R1I fR3励磁电源励磁绕组励磁绕组DJ15DJ23DJ15DJ23++电枢电源图 1 他励直流电动机人为机械特性测定的实验接线图按图 1 接线,其中(1) M 用编号为 DJ15 的直流并励电动机(接成他励方式 );(2) MG 用编号为 DJ23 的校正直流测功机;(3) 直流电压表V1、V2 的量程为 1000V ;(4) 直流电流表A1、A3 的量程为 200mA ;(5) 直流电流表A2、A4 的量程为 5A ;(6) 可调电阻 R1 选用 D44 上的 1800Ω 加上 180Ω 串联共 1980Ω 阻值;(7) 可调电阻 R2 选用 D42 上的 900Ω 并联 900Ω 共 450Ω 阻值;(8) 可调电阻 R3 选用 D42 上的 1800Ω 加上 D41 上的 180Ω 共 1980Ω 阻值;(9) 可调电阻 R4 选用 D42 上的 1800Ω 加上 D41 上的 4 个 90Ω 串联共 2160Ω;(10) 开关 S1、S2 选用 D51 上的双刀双掷开关。4、电枢回路中串接附加电阻时的人为机械特性测定操作步骤:(1) 可调电阻的设定:R1 阻值置最小位置,R2、R3 及 R4 阻值置最大位置,转速表置正向 1800r/min 量程。(2)开关 S1、S2 选用 D51 挂箱上的对应开关,并将S1 合向 1 电源端接通电枢电源,S23 合向 2'短接端 (见图 1)。(3) 开机时必须检查的事项:控制屏下方左、右两边的“励磁电源 ”开关及 “电枢电源 ”开关都须在 断开 的位置;R1 阻值置最小位置,R2、R3 及 R4 阻值置最大位置。(4) 启动电源按次序先开启控制屏上的“电源总开关 ”,再按...
