直流控制系统技术手册

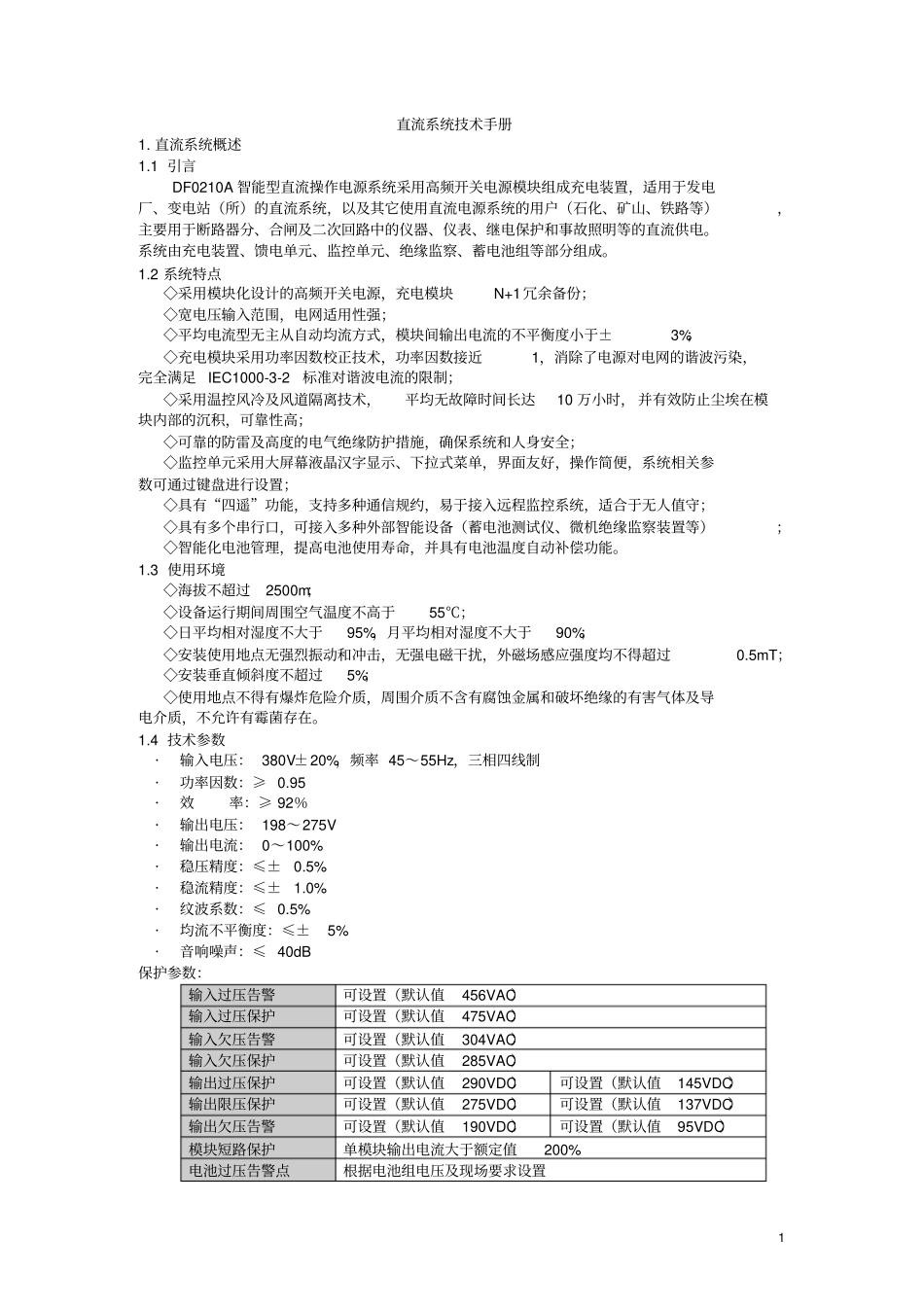

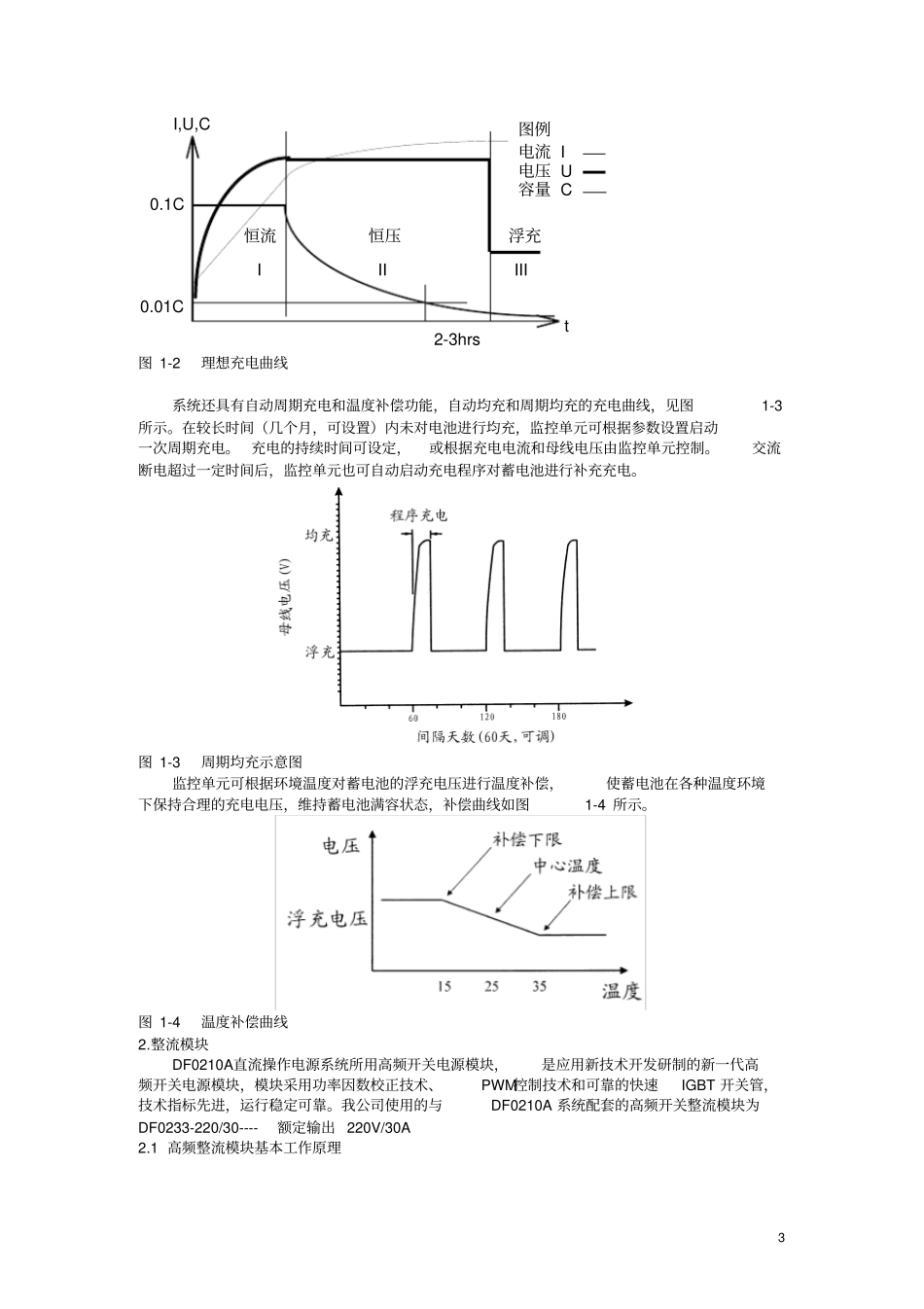

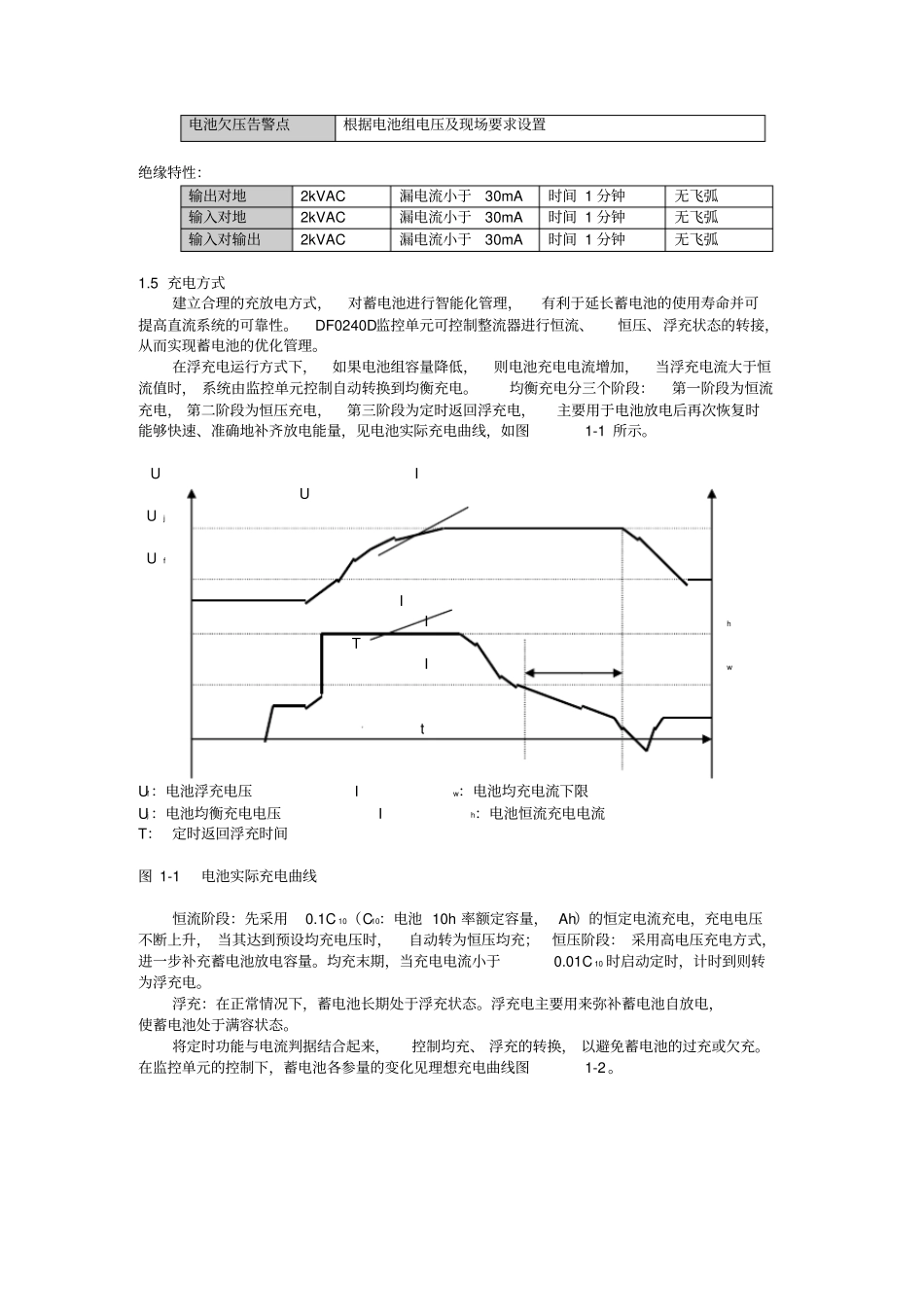

1 直流系统技术手册1. 直流系统概述1.1 引言DF0210A 智能型直流操作电源系统采用高频开关电源模块组成充电装置，适用于发电厂、变电站（所）的直流系统，以及其它使用直流电源系统的用户（石化、矿山、铁路等），主要用于断路器分、合闸及二次回路中的仪器、仪表、继电保护和事故照明等的直流供电。系统由充电装置、馈电单元、监控单元、绝缘监察、蓄电池组等部分组成。1.2 系统特点◇采用模块化设计的高频开关电源，充电模块N+1冗余备份；◇宽电压输入范围，电网适用性强；◇平均电流型无主从自动均流方式，模块间输出电流的不平衡度小于±3%；◇充电模块采用功率因数校正技术，功率因数接近1，消除了电源对电网的谐波污染，完全满足 IEC1000-3-2标准对谐波电流的限制；◇采用温控风冷及风道隔离技术，平均无故障时间长达10 万小时， 并有效防止尘埃在模块内部的沉积，可靠性高；◇可靠的防雷及高度的电气绝缘防护措施，确保系统和人身安全；◇监控单元采用大屏幕液晶汉字显示、下拉式菜单，界面友好，操作简便，系统相关参数可通过键盘进行设置；◇具有“四遥”功能，支持多种通信规约，易于接入远程监控系统，适合于无人值守；◇具有多个串行口，可接入多种外部智能设备（蓄电池测试仪、微机绝缘监察装置等）；◇智能化电池管理，提高电池使用寿命，并具有电池温度自动补偿功能。1.3 使用环境◇海拔不超过2500m；◇设备运行期间周围空气温度不高于55℃；◇日平均相对湿度不大于95%，月平均相对湿度不大于90%；◇安装使用地点无强烈振动和冲击，无强电磁干扰，外磁场感应强度均不得超过0.5mT；◇安装垂直倾斜度不超过5%；◇使用地点不得有爆炸危险介质，周围介质不含有腐蚀金属和破坏绝缘的有害气体及导电介质，不允许有霉菌存在。1.4 技术参数·输入电压： 380V±20%，频率 45～55Hz，三相四线制·功率因数：≥ 0.95 ·效率：≥ 92％·输出电压： 198～275V ·输出电流： 0～100% ·稳压精度：≤±0.5% ·稳流精度：≤±1.0% ·纹波系数：≤ 0.5% ·均流不平衡度：≤±5% ·音响噪声：≤ 40dB 保护参数：输入过压告警可设置（默认值456VAC）输入过压保护可设置（默认值475VAC）输入欠压告警可设置（默认值304VAC）输入欠压保护可设置（默认值285VAC）输出过压保护可设置（默认值290VDC）可设置（默认值145VDC）输出限压保护可设置（默认值275VDC）可设置（默认值137VDC）输出欠压告警可设置（默认值190VDC）可设置（...
