直流电机控制电路原理与应用

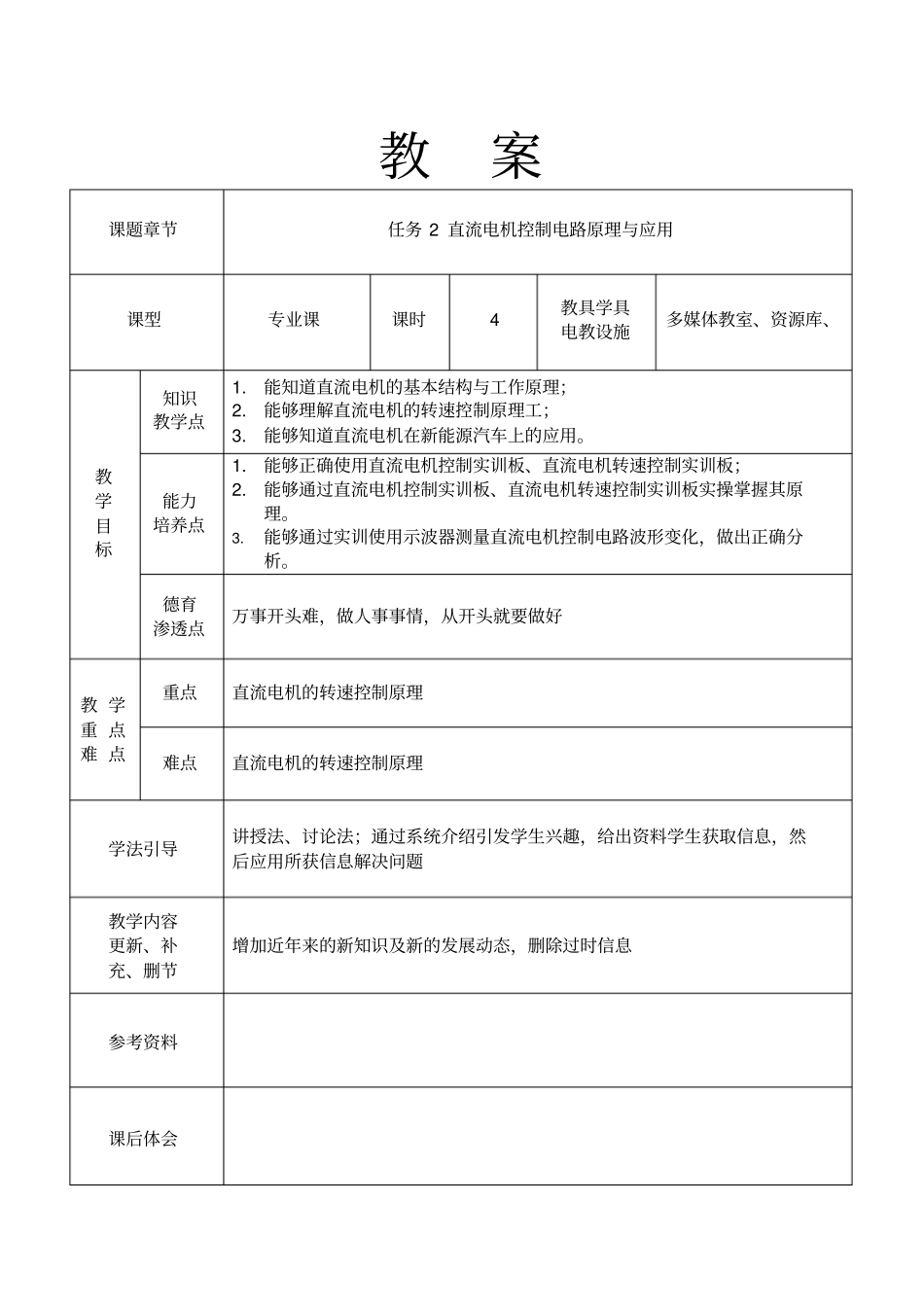

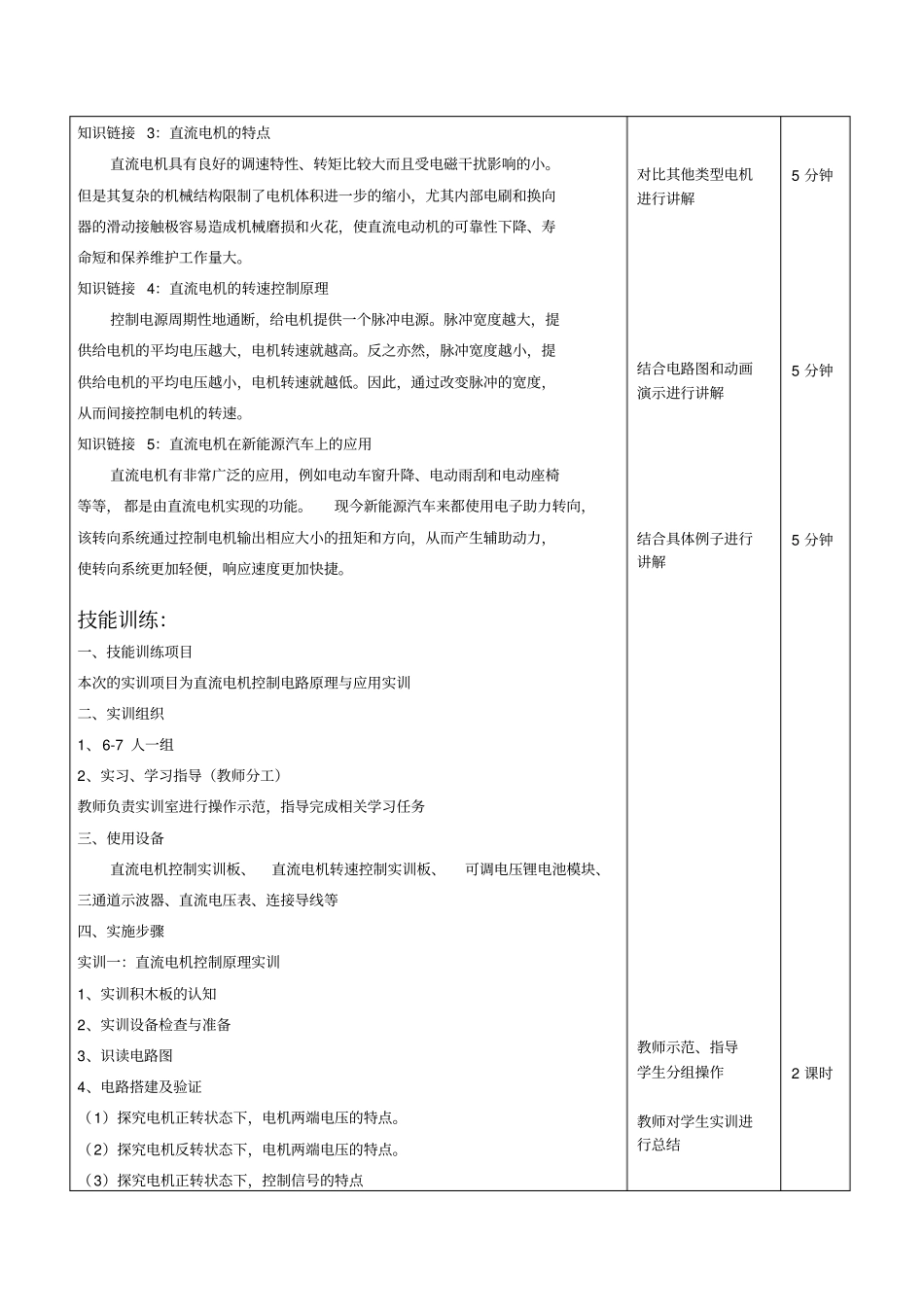

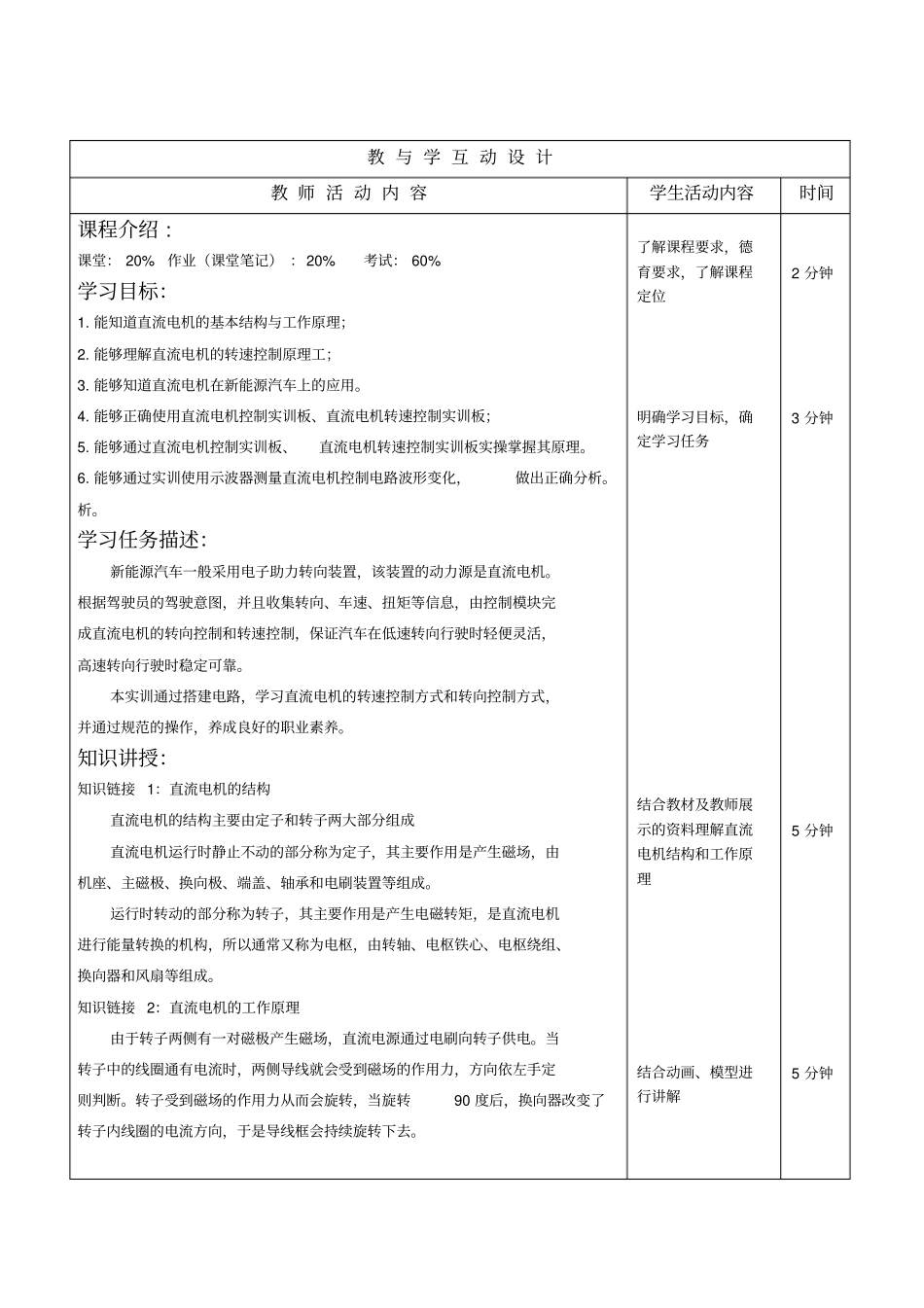

教案课题章节任务 2 直流电机控制电路原理与应用课型专业课课时4 教具学具电教设施多媒体教室、资源库、教学目标知识教学点1.能知道直流电机的基本结构与工作原理；2.能够理解直流电机的转速控制原理工；3.能够知道直流电机在新能源汽车上的应用。能力培养点1.能够正确使用直流电机控制实训板、直流电机转速控制实训板；2.能够通过直流电机控制实训板、直流电机转速控制实训板实操掌握其原理。3.能够通过实训使用示波器测量直流电机控制电路波形变化，做出正确分析。德育渗透点万事开头难，做人事事情，从开头就要做好教 学重 点难 点重点直流电机的转速控制原理难点直流电机的转速控制原理学法引导讲授法、讨论法；通过系统介绍引发学生兴趣，给出资料学生获取信息，然后应用所获信息解决问题教学内容更新、补充、删节增加近年来的新知识及新的发展动态，删除过时信息参考资料课后体会教 与 学 互 动 设 计教 师 活 动 内 容学生活动内容时间课程介绍 : 课堂： 20% 作业（课堂笔记） ：20% 考试： 60% 学习目标：1. 能知道直流电机的基本结构与工作原理；2. 能够理解直流电机的转速控制原理工；3. 能够知道直流电机在新能源汽车上的应用。4. 能够正确使用直流电机控制实训板、直流电机转速控制实训板；5. 能够通过直流电机控制实训板、直流电机转速控制实训板实操掌握其原理。6. 能够通过实训使用示波器测量直流电机控制电路波形变化，做出正确分析。析。学习任务描述：新能源汽车一般采用电子助力转向装置，该装置的动力源是直流电机。根据驾驶员的驾驶意图，并且收集转向、车速、扭矩等信息，由控制模块完成直流电机的转向控制和转速控制，保证汽车在低速转向行驶时轻便灵活，高速转向行驶时稳定可靠。本实训通过搭建电路，学习直流电机的转速控制方式和转向控制方式，并通过规范的操作，养成良好的职业素养。知识讲授：知识链接 1：直流电机的结构直流电机的结构主要由定子和转子两大部分组成直流电机运行时静止不动的部分称为定子，其主要作用是产生磁场，由机座、主磁极、换向极、端盖、轴承和电刷装置等组成。运行时转动的部分称为转子，其主要作用是产生电磁转矩，是直流电机进行能量转换的机构，所以通常又称为电枢，由转轴、电枢铁心、电枢绕组、换向器和风扇等组成。知识链接 2：直流电机的工作原理由于转子两侧有一对磁极产生磁场，直流电源通过电刷向转子供电。当转子中的线圈通有电流时，两侧导线...
