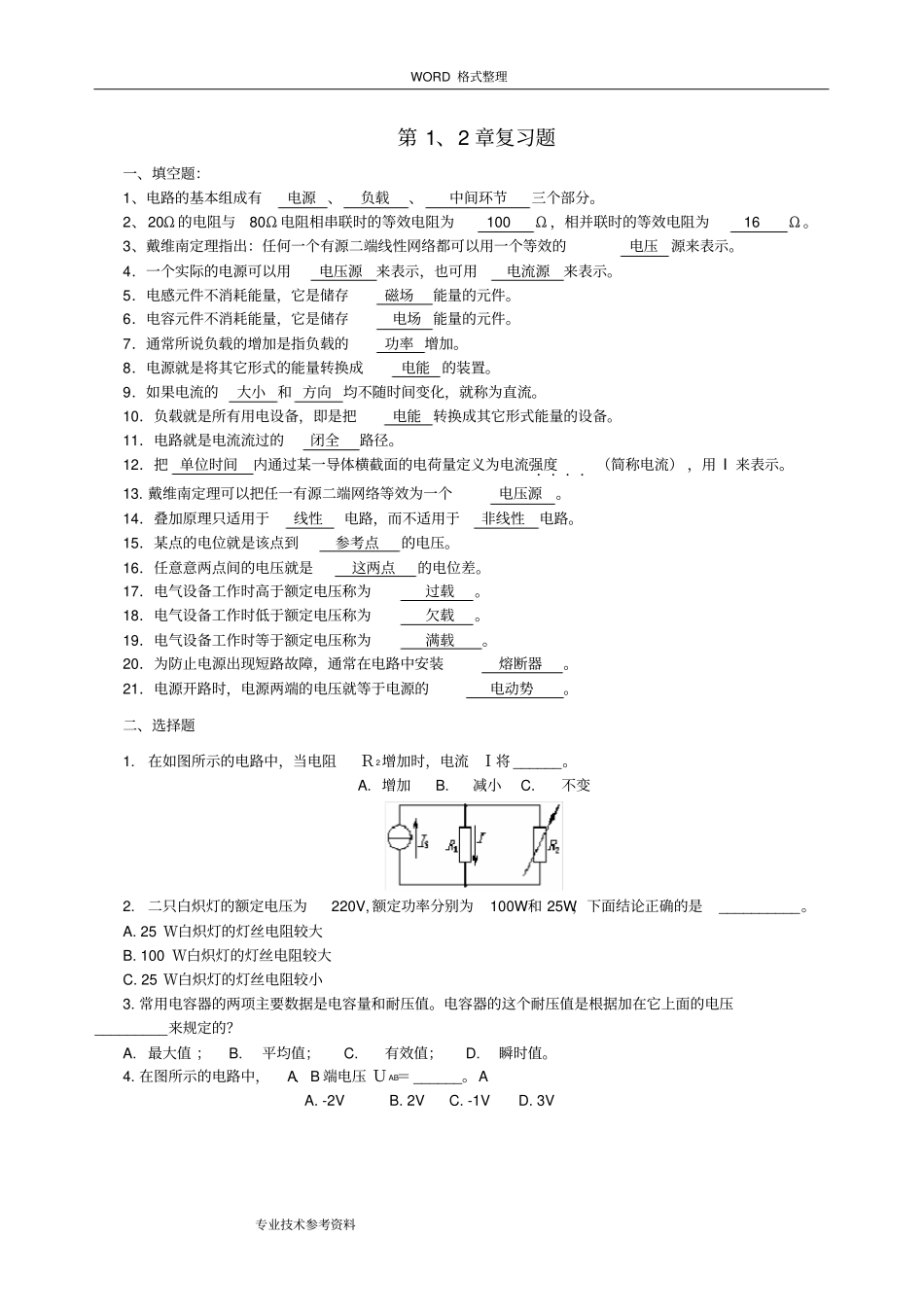

WORD 格式整理专业技术参考资料WORD 格式整理专业技术参考资料第 1、2 章复习题一、填空题：1、电路的基本组成有电源 、负载、中间环节三个部分。2、20Ω 的电阻与80Ω 电阻相串联时的等效电阻为 100 Ω ，相并联时的等效电阻为 16 Ω 。3、戴维南定理指出：任何一个有源二端线性网络都可以用一个等效的电压源来表示。4．一个实际的电源可以用电压源来表示，也可用电流源来表示。5．电感元件不消耗能量，它是储存磁场能量的元件。6．电容元件不消耗能量，它是储存电场 能量的元件。7．通常所说负载的增加是指负载的功率 增加。8．电源就是将其它形式的能量转换成电能 的装置。9．如果电流的大小 和 方向 均不随时间变化，就称为直流。10．负载就是所有用电设备，即是把电能 转换成其它形式能量的设备。11．电路就是电流流过的闭全路径。12．把 单位时间内通过某一导体横截面的电荷量定义为电流强度．．．．（简称电流） ，用 I 来表示。13. 戴维南定理可以把任一有源二端网络等效为一个电压源。14．叠加原理只适用于线性电路，而不适用于非线性电路。15．某点的电位就是该点到参考点的电压。16．任意意两点间的电压就是这两点的电位差。17．电气设备工作时高于额定电压称为过载。18．电气设备工作时低于额定电压称为欠载。19．电气设备工作时等于额定电压称为满载。20．为防止电源出现短路故障，通常在电路中安装熔断器。21．电源开路时，电源两端的电压就等于电源的电动势。二、选择题1. 在如图所示的电路中，当电阻Ｒ2增加时，电流 Ｉ将 ______。A. 增加 B. 减小 C. 不变2. 二只白炽灯的额定电压为220V, 额定功率分别为100W和 25W，下面结论正确的是__________。A. 25 Ｗ白炽灯的灯丝电阻较大B. 100 Ｗ白炽灯的灯丝电阻较大C. 25 Ｗ白炽灯的灯丝电阻较小3. 常用电容器的两项主要数据是电容量和耐压值。电容器的这个耐压值是根据加在它上面的电压_________来规定的？A. 最大值 ； B.平均值； C. 有效值； D.瞬时值。4. 在图所示的电路中，A、B 端电压 ＵAB＝ ______。A A. -2V B. 2V C. -1V D. 3V WORD 格式整理专业技术参考资料5. 电路如图所示 , 它的戴维南等效电路中, ＵOC和Ｒ O应是 ______。A. 4.5V ， 2.25 Ω B. 4.5V，2Ω C. 2V，2Ω D. 3V，3Ω6. 如图所示电路 , 电流源两端电压Ｕ=_ _V 。A. 15V B. 10V C. 20V D. -15V 7. 图示电路中 ...
