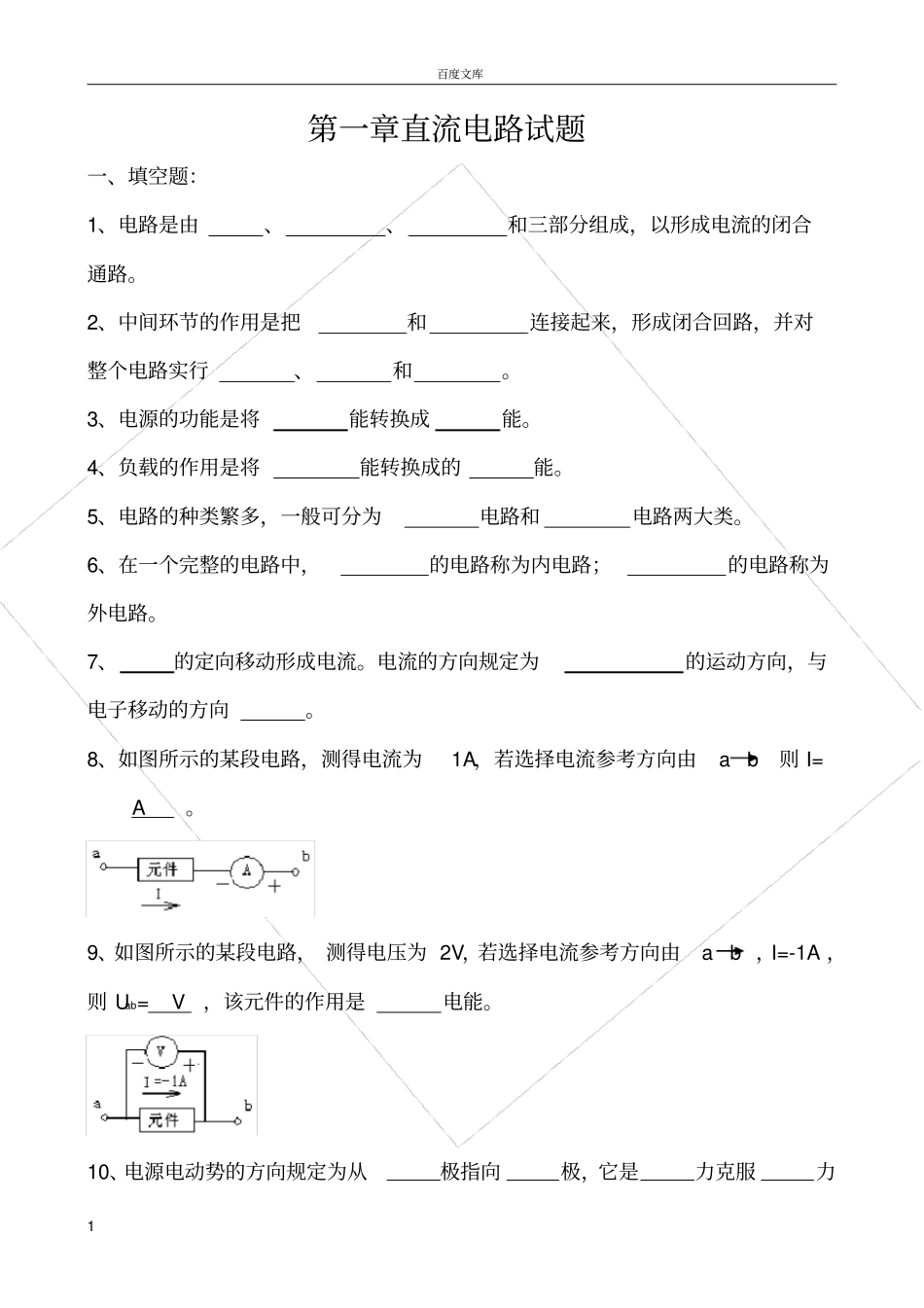

百度文库1 第一章直流电路试题一、填空题：1、电路是由、、和三部分组成，以形成电流的闭合通路。2、中间环节的作用是把和连接起来，形成闭合回路，并对整个电路实行、和。3、电源的功能是将能转换成能。4、负载的作用是将能转换成的能。5、电路的种类繁多，一般可分为电路和电路两大类。6、在一个完整的电路中，的电路称为内电路；的电路称为外电路。7、的定向移动形成电流。电流的方向规定为的运动方向，与电子移动的方向。8、如图所示的某段电路，测得电流为1A，若选择电流参考方向由a b则 I= A。9、如图所示的某段电路， 测得电压为 2V，若选择电流参考方向由a b ，I=-1A ，则 Uab= V，该元件的作用是电能。10、电源电动势的方向规定为从极指向极，它是力克服力百度文库2 移动电荷做功的结果。11、电压的方向规定为由端指向端，是力移动电荷做功，通过负载把电能转换成其它形式的能。12、如图所示电路所标的参考方向，则电阻R两端的实际电位是端高于端。13、如图所示电路所标的参考方向，则灯泡EL的电流实际方向是从端流向端。14、如图所示电路，电压表的读数为5V，则 E= V ，A 点电位 VA= V ，O 点电位 V0= V。15、如图所示电路中， 未知电阻值或电流值应各为： R1= Ω ，I 2= A ；R3= Ω 。16、如图所示电路，直流电动机M正在运转，测得其端电压为24V。则安培表的读数为 I= ，电动机的功率P= 。百度文库3 17、为了防止因短路而引起的事故，在实际电路中一般都串联接入。电路一旦发生短路或，它将断开电源，达到保护的目的。18、一只标有额定电压20V、额定功率 1W的灯泡。现接在10V 的电源下使用，则其阻值为，实际电流是，实际消耗的功率为。19、将标有“ 10V、”和”“10V、1W”的两个灯泡串联起来，接在10V 的电源上工作，它们实际消耗的功率：“10V、”灯泡 P1= W ，“10V、1W”灯泡 P2= W 。20、有三个阻值均为 6Ω 的电阻， 现将它们作不同形式的联接，可以得到的四种等效电阻值分别为、、、。21、照明电路中火线对地线的电压U=220V。电路检修时，穿上绝缘胶鞋，可操作自如不会触电。设人体电阻R1=1KΩ，胶鞋电阻R2=210KΩ，则加在人体上的电压 U1= V。22、图所示为采用串联电阻分压器的收音机或录音机音量控制电路。设输入电压 U=1V；R1为可调电阻，其阻值为Ω；R2=0 .3KΩ。则输出电压 U0最大值是V，最小值是 mv。23、一段粗细均匀的导线，其电阻值是R，若将其从中间对折合成...
