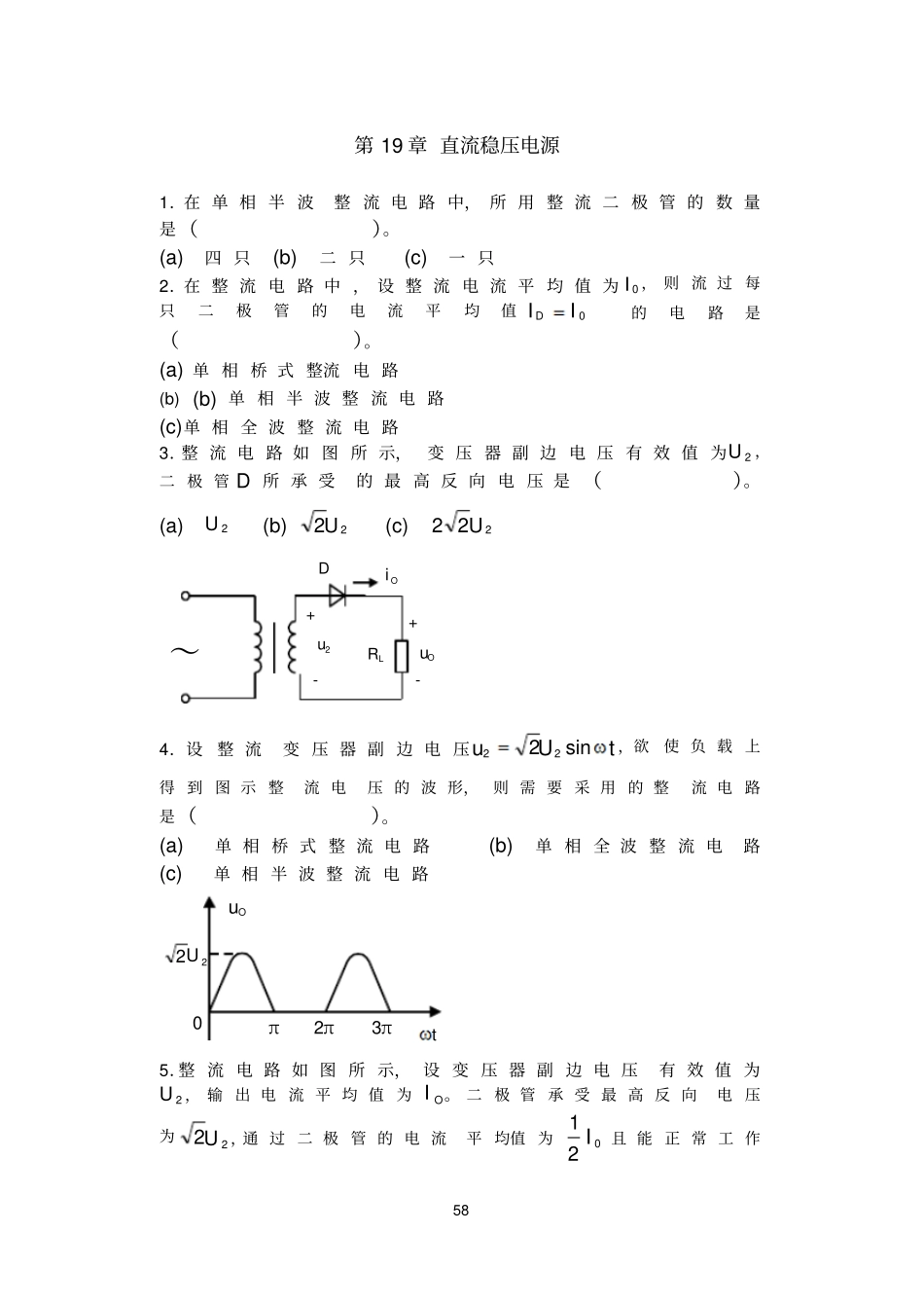

58 第 19 章 直流稳压电源1．在 单 相 半 波整 流 电 路 中， 所 用 整 流 二 极 管 的 数 量是（）。(a) 四 只(b) 二 只(c) 一 只2．在 整 流 电 路 中 ， 设 整 流 电 流 平 均 值 为 I 0 ， 则 流 过 每只二极管的电流平均值 IID0的电路是（）。(a) 单 相 桥 式 整流 电 路(b) (b) 单 相 半 波 整 流 电 路(c)单 相 全 波 整 流 电 路3．整 流 电 路 如 图 所 示，变 压 器 副 边 电 压 有 效 值 为U 2 ，二 极 管 D 所 承 受的 最 高 反 向 电 压 是 （）。(a) U 2(b) 22U(c) 2 22U～u2RLDi OuO+-+-4．设整 流变 压 器 副 边 电 压uUt222sin，欲使 负 载 上得 到 图 示 整流 电压 的 波 形，则 需 要 采 用 的 整流 电 路是（）。(a) 单 相 桥 式 整 流 电 路(b) 单 相 全 波 整 流 电路(c) 单 相 半 波 整 流 电 路π2π3πuOt22U05．整 流 电 路 如 图 所 示， 设 变 压 器 副 边 电 压有 效 值 为U 2 ， 输 出 电 流 平 均 值 为 I O。 二 极 管 承 受 最 高 反 向电 压为22U ，通 过 二 极 管 的 电 流平 均值 为 12 I 0 且 能 正 常 工 作59 的整流 电 路 是 下 图 中 ( ) 。～～RLu 2u2RLRLu 2u2uOiOuOuOi OD1D2DD1D 2D 4D 3～( )a(c)( )b+-+-+-+-+-+-+-i O6．整流 电 路 如 图 所 示，输出电流 平 均 值 I O mA50，则流 过 二 极 管的 电 流 平 均 值 I D是（）。(a) I D =50 mA (b) I D =25 mA (c) I D =12.5 mA RLu 2~i OuOD1D2D4D 3+-+-6．整 流 电 路 如 图 所 示， 设 二极 管 为 理 想 元 件，已 知变 压 器 副 边 电 压 uUt222sin V ，若 二 极管 D 1因损坏 而 断 开，则 输 出 电 压 uO 的 波 形应 为 图（）。60 RLu 222U22U－22U－22UttttuOuOuOuOuOD1D 2D 4D 3~( )a( )b(c)(d)OOOO+-+-7．整流 电 路 如 图 所 示，变 压 器 副 边 电 压 有 效 值U 2为 25 V，输 出 电 流 的 平 均 值 I O mA12，则 二 极 管 应 选 择（）。整流电流平均值反向峰值电压a) 2AP2 16mA 30V b) 2AP3 25mA 30V c) 2AP4 16mA 50V d) 2AP6 12mA...
