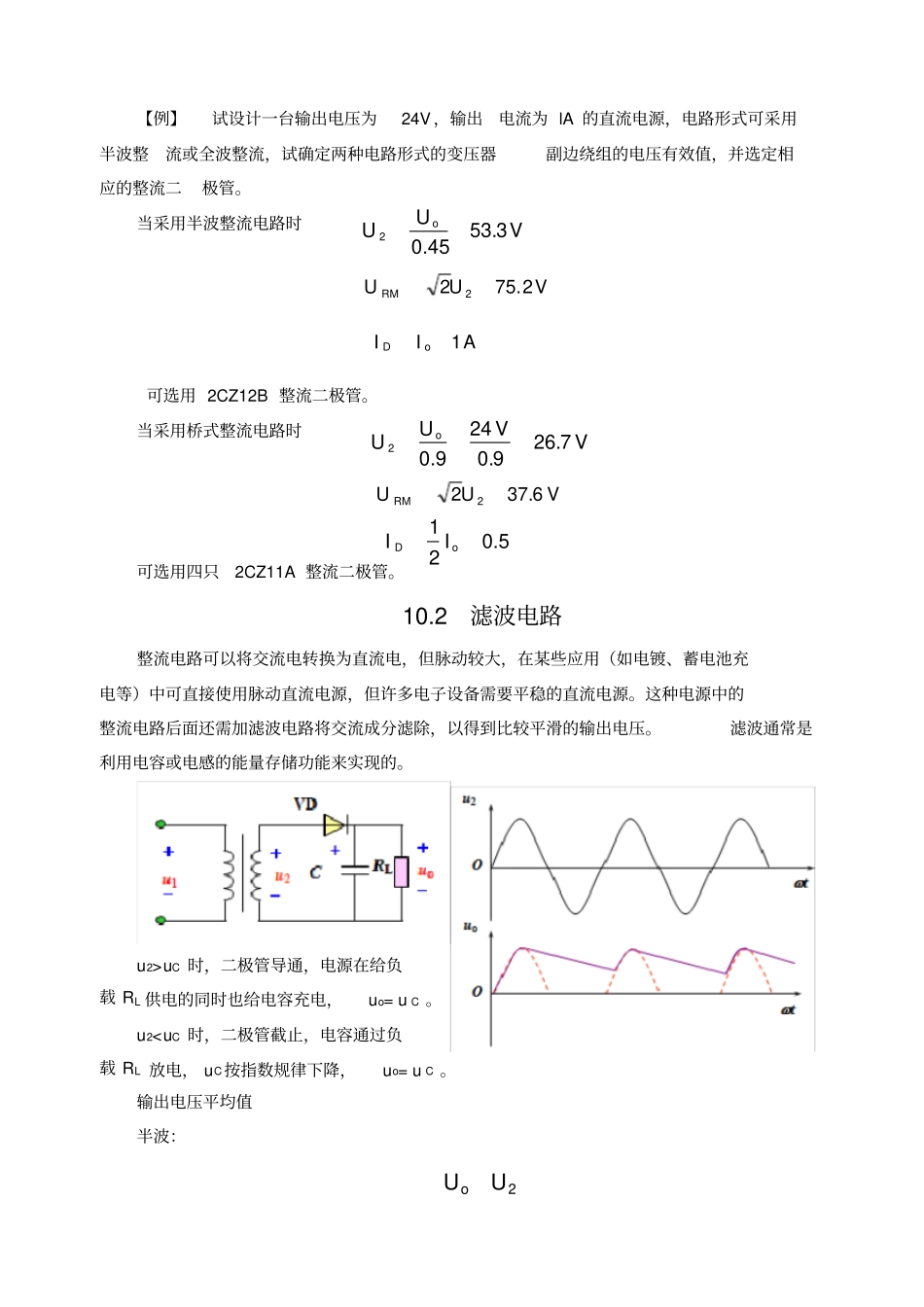

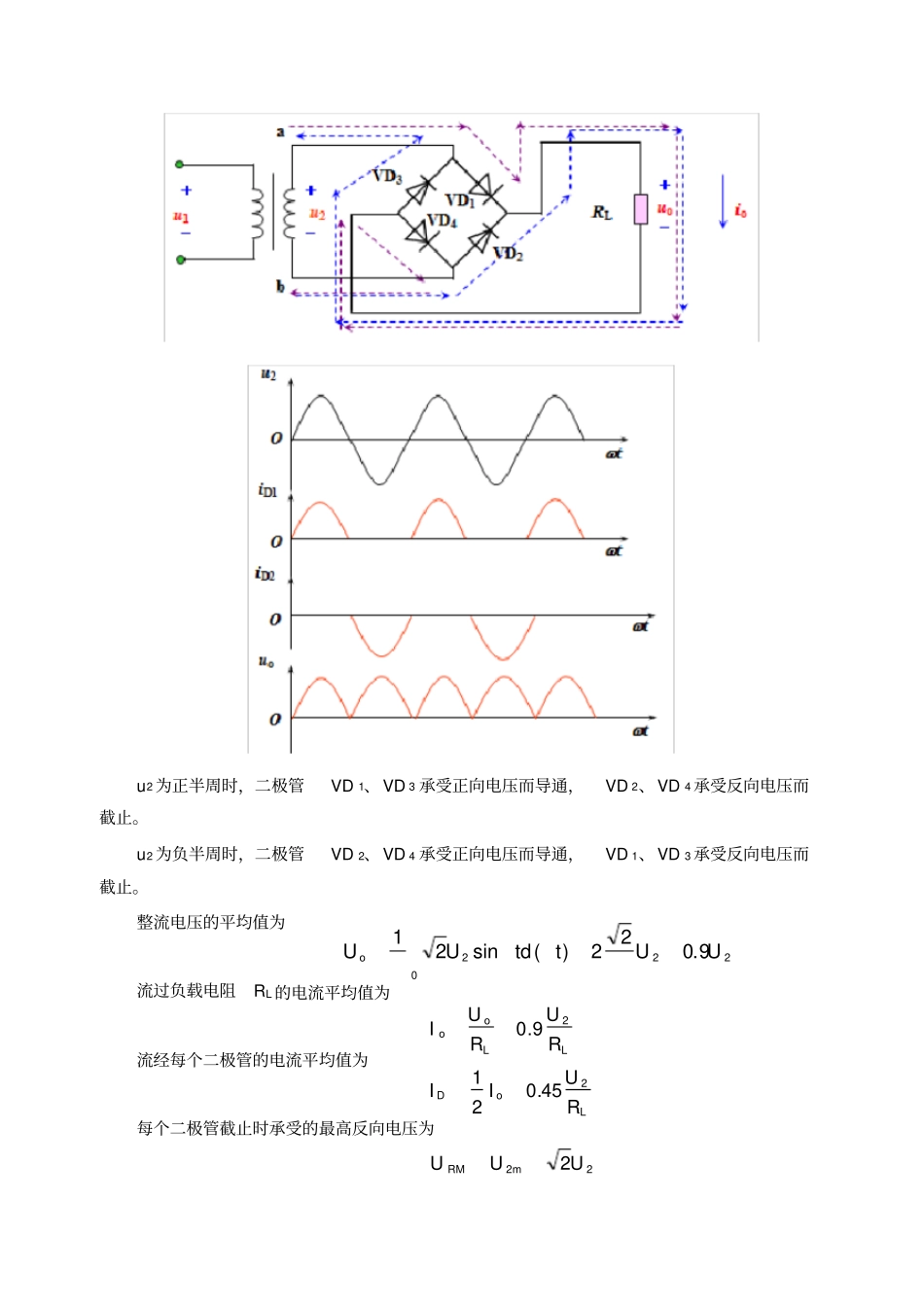

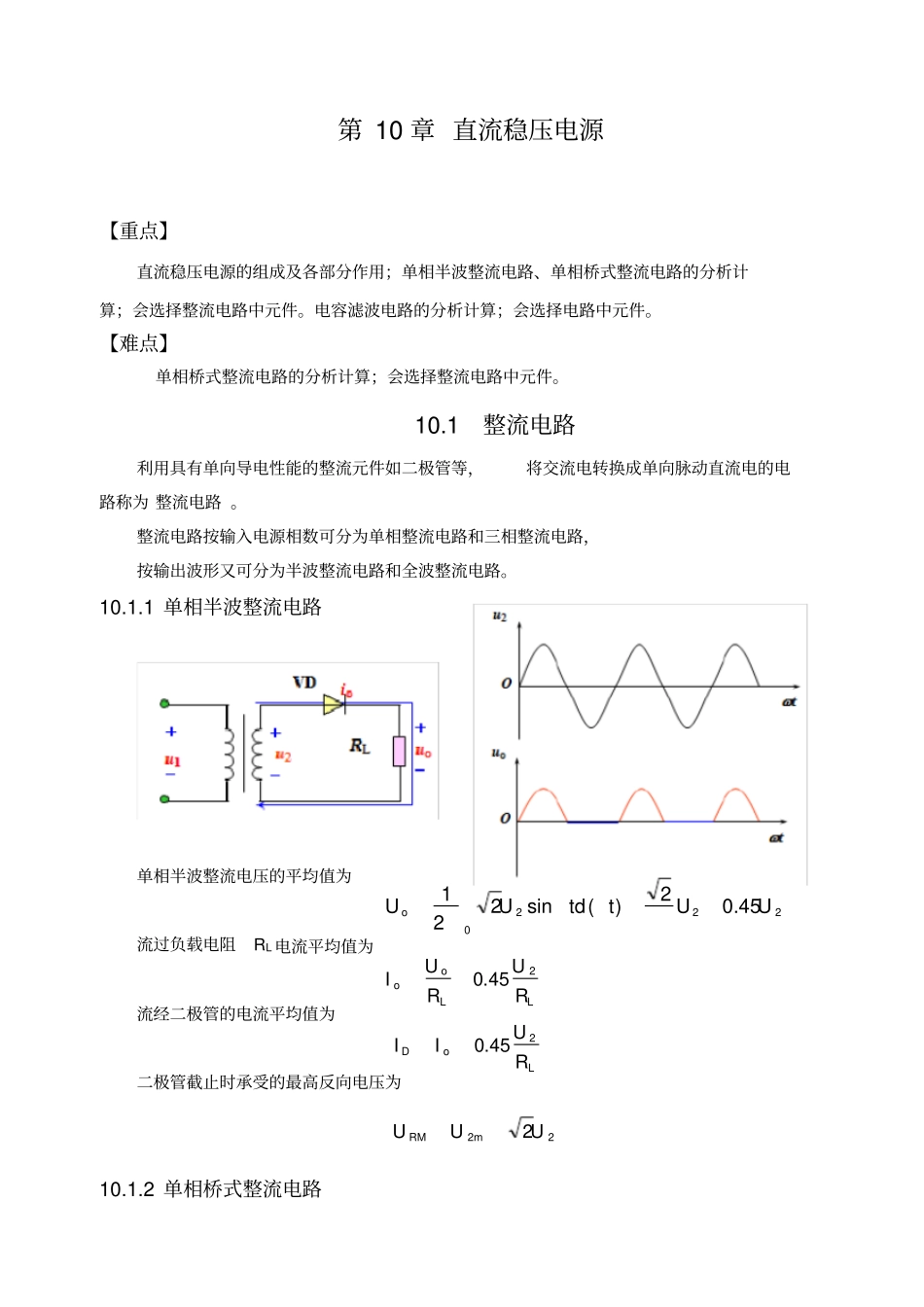

第 10 章 直流稳压电源【重点】直流稳压电源的组成及各部分作用；单相半波整流电路、单相桥式整流电路的分析计算；会选择整流电路中元件。电容滤波电路的分析计算；会选择电路中元件。【难点】单相桥式整流电路的分析计算；会选择整流电路中元件。10.1 整流电路利用具有单向导电性能的整流元件如二极管等，将交流电转换成单向脉动直流电的电路称为 整流电路 。整流电路按输入电源相数可分为单相整流电路和三相整流电路，按输出波形又可分为半波整流电路和全波整流电路。10.1.1 单相半波整流电路单相半波整流电压的平均值为流过负载电阻RL 电流平均值为流经二极管的电流平均值为二极管截止时承受的最高反向电压为10.1.2 单相桥式整流电路0222o45.02)(sin221UUttdUUL2Loo45.0RURUIL2oD45.0RUII22mRM2UUUu2 为正半周时，二极管VD 1、VD 3 承受正向电压而导通，VD 2、VD 4 承受反向电压而截止。u2 为负半周时，二极管VD 2、VD 4 承受正向电压而导通，VD 1、VD 3 承受反向电压而截止。整流电压的平均值为流过负载电阻RL 的电流平均值为流经每个二极管的电流平均值为每个二极管截止时承受的最高反向电压为0222o9.022)(sin21UUttdUUL2Loo9.0RURUIL2oD45.021RUII22mRM2UUU【例】试设计一台输出电压为24V ，输出电流为 lA 的直流电源，电路形式可采用半波整流或全波整流，试确定两种电路形式的变压器副边绕组的电压有效值，并选定相应的整流二极管。当采用半波整流电路时可选用 2CZ12B 整流二极管。当采用桥式整流电路时可选用四只2CZ11A 整流二极管。10.2 滤波电路整流电路可以将交流电转换为直流电，但脉动较大，在某些应用（如电镀、蓄电池充电等）中可直接使用脉动直流电源，但许多电子设备需要平稳的直流电源。这种电源中的整流电路后面还需加滤波电路将交流成分滤除，以得到比较平滑的输出电压。滤波通常是利用电容或电感的能量存储功能来实现的。u2>uC 时，二极管导通，电源在给负载 RL 供电的同时也给电容充电，uo= u C 。u2
