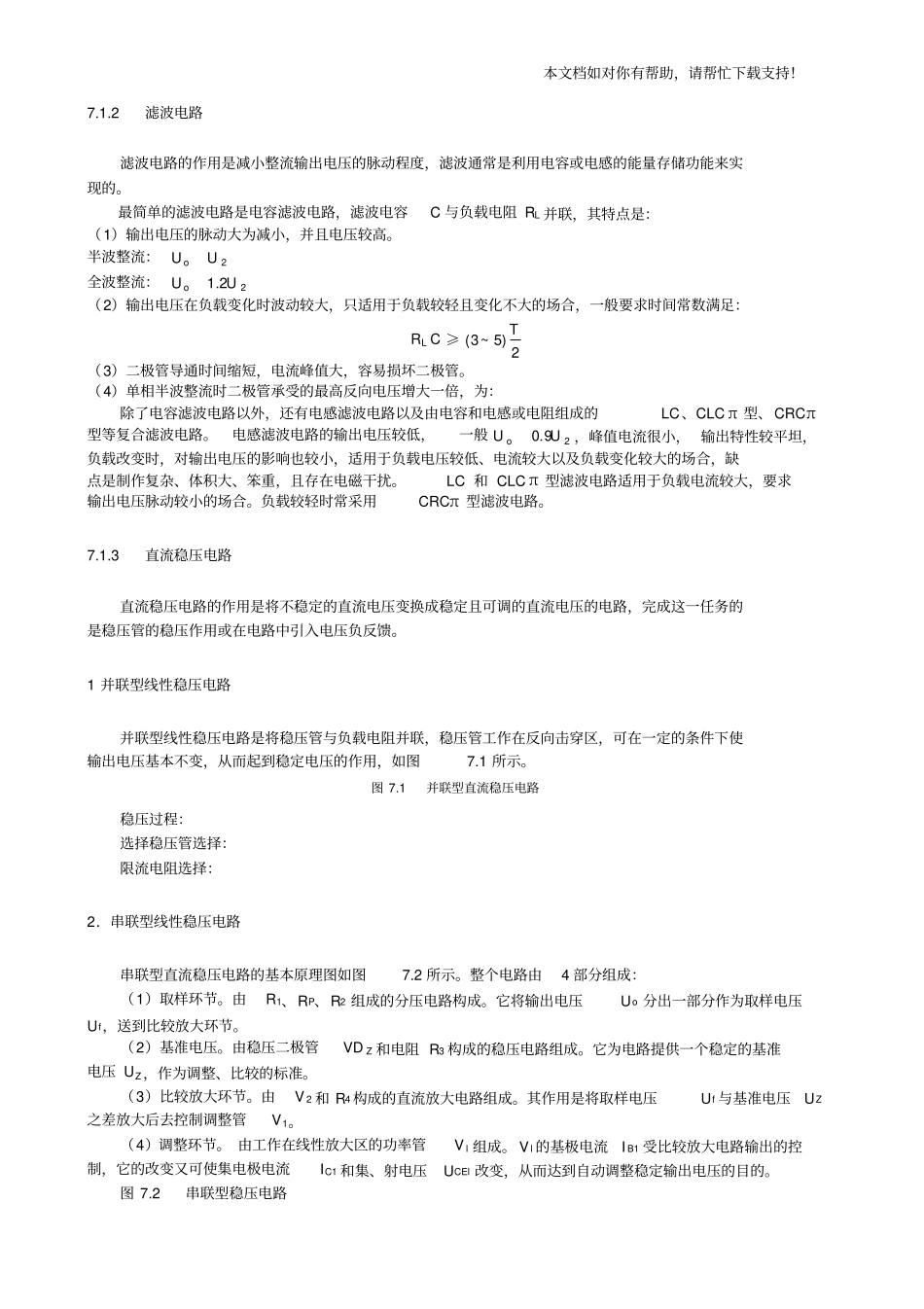

直流稳压电路复习及习题答案_第2页
2/6

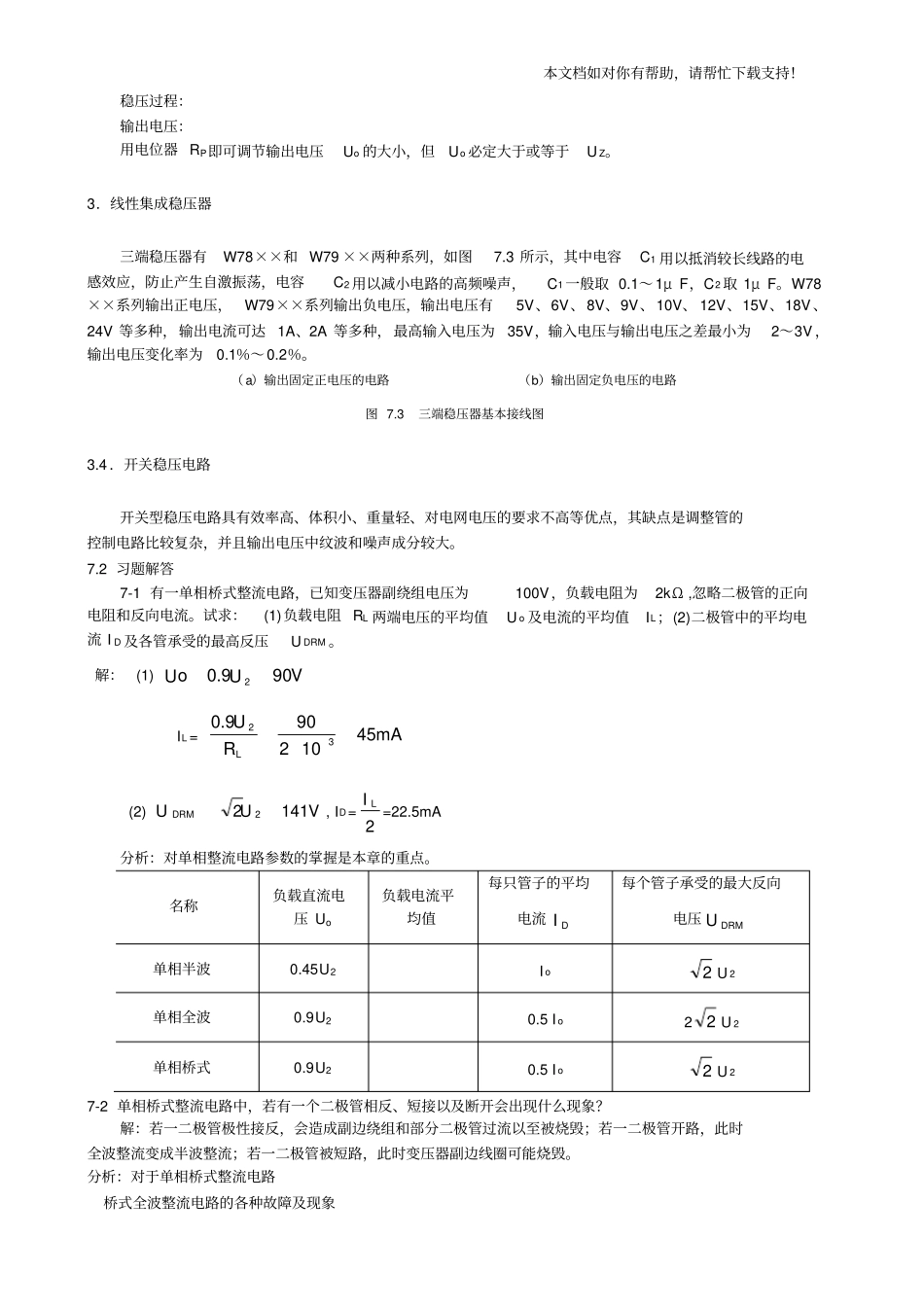

直流稳压电路复习及习题答案_第3页
3/6
本文档如对你有帮助,请帮忙下载支持!第 7 章 直流稳压电源7.1 本章主要知识点7.1.1 整流电路整流电路的作用是将交流电(正弦或非正弦)变换为单方向脉动的直流电,完成这一任务主要是靠二极管的单向导电作用,因此二极管是构成整流电路的核心元件。常用整流电路如表7.1 所示,应重点掌握单相桥式整流电路。整流电路研究的主要问题是输出电压的波形以及输出电压的平均值Uo(即输出电压的直流分量大小),均列于表 7.1 中。表中还列出了各种整流电路的二极管中流过的电流平均值ID 和二极管承受的最高反向电压U DRM,它们是选择二极管的主要技术参数。变压器副边电流的有效值I2 是选择整流变压器的主要指标之一。分析整流电路工作原理的依据是看哪个二极管承受正向电压,三相桥式整流电路是看哪个二极管阳极电位最高或阴极电位最低,决定其是否导通。分析时二极管的正向压降及反向电流均可忽略不计,即可将二极管视作理想的单向导电元件。表 7.1 各种整流电路性能比较表类型整流电路整流电压波形整流电压平均值 U o二极管电流平均值ID二极管承受的最高反向电压U DRM变压器副边电流的有效值 I2单相半波0.45U2Io 1.57Io单相全波0.9U 20.79 Io单相桥式0.9U 21.11 Io三相半波1.17U20.59 Io三相桥式2.34U20.82 Io本文档如对你有帮助,请帮忙下载支持!7.1.2 滤波电路滤波电路的作用是减小整流输出电压的脉动程度,滤波通常是利用电容或电感的能量存储功能来实现的。最简单的滤波电路是电容滤波电路,滤波电容C 与负载电阻 RL 并联,其特点是:(1)输出电压的脉动大为减小,并且电压较高。半波整流:2oUU全波整流:2o2.1 UU(2)输出电压在负载变化时波动较大,只适用于负载较轻且变化不大的场合,一般要求时间常数满足:CRL≥2)5~3(T(3)二极管导通时间缩短,电流峰值大,容易损坏二极管。(4)单相半波整流时二极管承受的最高反向电压增大一倍,为:除了电容滤波电路以外,还有电感滤波电路以及由电容和电感或电阻组成的LC、CLC π 型、CRCπ型等复合滤波电路。电感滤波电路的输出电压较低,一般2o9.0 UU,峰值电流很小, 输出特性较平坦,负载改变时,对输出电压的影响也较小,适用于负载电压较低、电流较大以及负载变化较大的场合,缺点是制作复杂、体积大、笨重,且存在电磁干扰。LC 和 CLC π 型滤波电路适用于负载电流较大,要求输出电压脉动较小的场合。负载较轻时常采用CRCπ 型滤波电路。7.1.3 直流稳...
