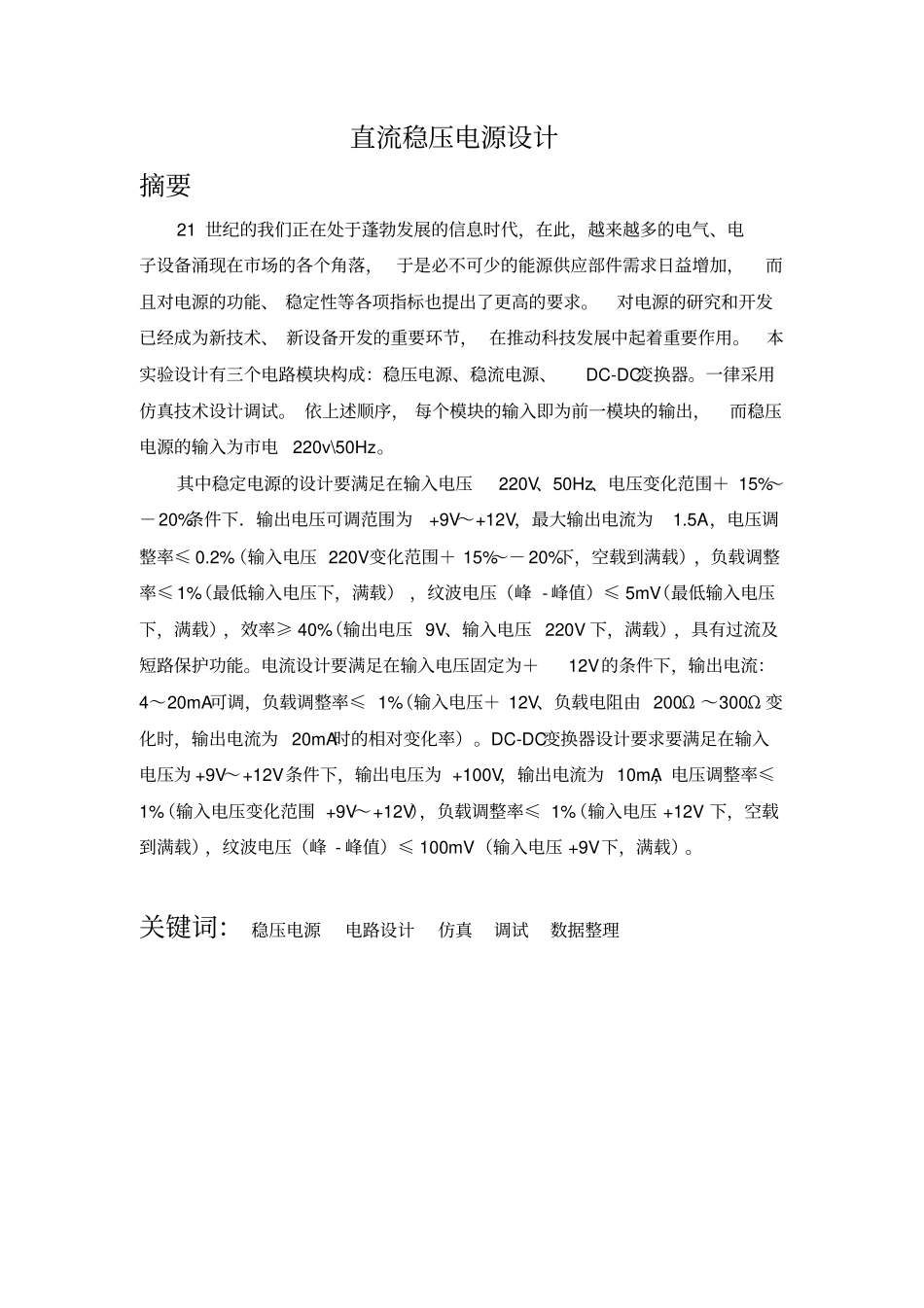

直流稳压电源设计摘要21 世纪的我们正在处于蓬勃发展的信息时代，在此，越来越多的电气、电子设备涌现在市场的各个角落， 于是必不可少的能源供应部件需求日益增加，而且对电源的功能、 稳定性等各项指标也提出了更高的要求。对电源的研究和开发已经成为新技术、 新设备开发的重要环节， 在推动科技发展中起着重要作用。本实验设计有三个电路模块构成：稳压电源、稳流电源、DC-DC变换器。一律采用仿真技术设计调试。 依上述顺序， 每个模块的输入即为前一模块的输出，而稳压电源的输入为市电220v\50Hz。其中稳定电源的设计要满足在输入电压220V、50Hz、电压变化范围＋ 15%～－20%条件下．输出电压可调范围为+9V～+12V，最大输出电流为1.5A，电压调整率≤ 0.2%（输入电压 220V变化范围＋ 15%～－ 20%下，空载到满载），负载调整率≤ 1%（最低输入电压下，满载） ，纹波电压（峰 - 峰值）≤ 5mV（最低输入电压下，满载），效率≥ 40%（输出电压 9V、输入电压 220V 下，满载），具有过流及短路保护功能。电流设计要满足在输入电压固定为＋12V的条件下，输出电流：4～20mA可调，负载调整率≤ 1%（输入电压＋ 12V、负载电阻由 200Ω ～300Ω 变化时，输出电流为 20mA时的相对变化率）。DC-DC变换器设计要求要满足在输入电压为 +9V～+12V条件下，输出电压为 +100V，输出电流为 10mA，电压调整率≤1%（输入电压变化范围 +9V～+12V），负载调整率≤ 1%（输入电压 +12V 下，空载到满载），纹波电压（峰 - 峰值）≤ 100mV （输入电压 +9V下，满载）。关键词： 稳压电源电路设计仿真调试数据整理目 录1、原理电路的设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 1.1 直流稳压电源电路设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 1.2 直流稳流电源电路设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 1.3 DC-DC 转换电路设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8 1.4 电路图与主要工作原理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10 1.5 主要参数的选择与计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10 2、仿真、调试过程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11 2.1 电路实物的安装与调试⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11 2.2DC-DC 转换器的仿真与参数分⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12 2.3 针对问题的调试⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13 3、数据整理及最终分析及遇到的问题⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 14 4、元...
