直燃机施工方案

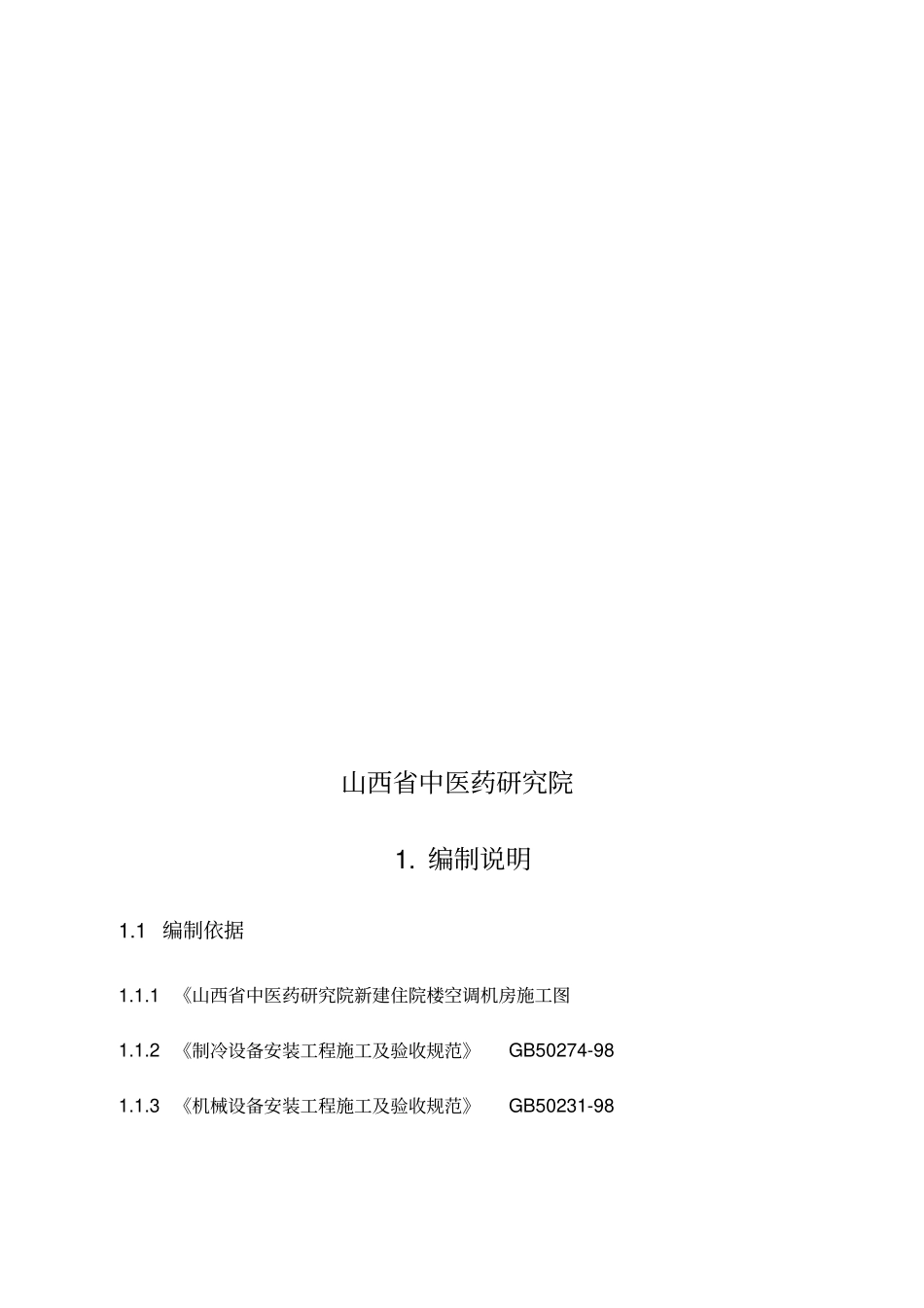

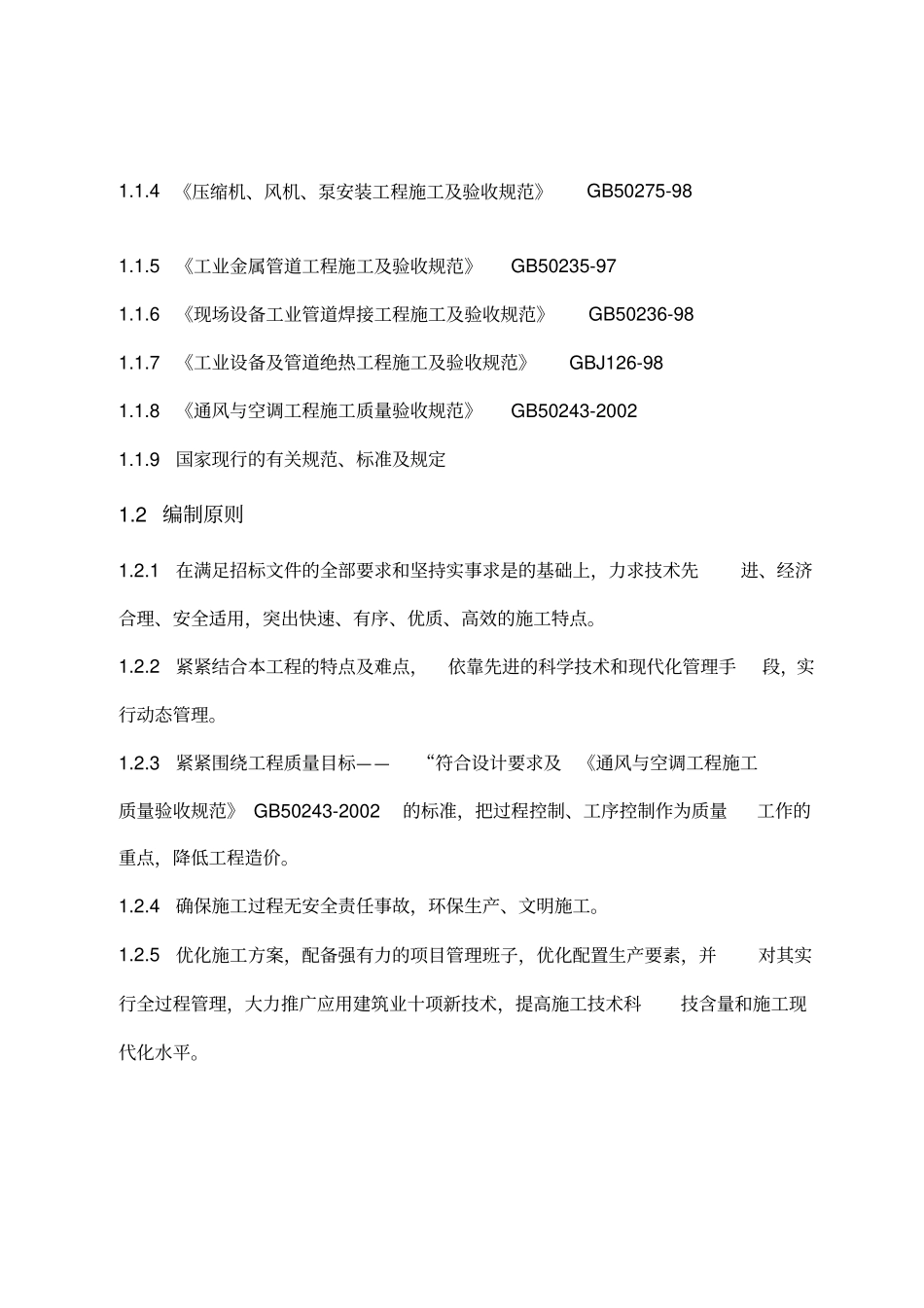

山西省中医药研究院1. 编制说明1.1 编制依据1.1.1 《山西省中医药研究院新建住院楼空调机房施工图1.1.2 《制冷设备安装工程施工及验收规范》GB50274-98 1.1.3 《机械设备安装工程施工及验收规范》GB50231-98 1.1.4 《压缩机、风机、泵安装工程施工及验收规范》GB50275-98 1.1.5 《工业金属管道工程施工及验收规范》GB50235-97 1.1.6 《现场设备工业管道焊接工程施工及验收规范》GB50236-98 1.1.7 《工业设备及管道绝热工程施工及验收规范》GBJ126-98 1.1.8 《通风与空调工程施工质量验收规范》GB50243-2002 1.1.9 国家现行的有关规范、标准及规定1.2 编制原则1.2.1 在满足招标文件的全部要求和坚持实事求是的基础上，力求技术先进、经济合理、安全适用，突出快速、有序、优质、高效的施工特点。1.2.2 紧紧结合本工程的特点及难点，依靠先进的科学技术和现代化管理手段，实行动态管理。1.2.3 紧紧围绕工程质量目标——“符合设计要求及《通风与空调工程施工质量验收规范》 GB50243-2002的标准，把过程控制、工序控制作为质量工作的重点，降低工程造价。1.2.4 确保施工过程无安全责任事故，环保生产、文明施工。1.2.5 优化施工方案，配备强有力的项目管理班子，优化配置生产要素，并对其实行全过程管理，大力推广应用建筑业十项新技术，提高施工技术科技含量和施工现代化水平。1.3 编制范围通风空调系统制冷机房安装工程2. 工程概况2.1 总体简介总体概况表序号项目内容1 工程名称山西省中医药研究院新建住院楼2 工程地址太原市并州西街 46 号3 建设单位山西省中医药研究院4 设计单位山西省建筑设计研究院2.2 工程概况山西省中医药研究院新建住院楼建筑面积320000 用地下一层、地上十九层、框剪结构。2.2.1 本工程冷冻站设置在地下室西南角，住院楼总冷负荷Q=2905Kw热负荷 Q=3040Kw制冷机房内设两台直燃型冷温水机组，气源为城市中压煤气。夏天供给空调系统 7-12 C 的冷媒水，冬季供给空调60-52 C 的热媒水。 冷却塔设于 19 层屋面，与直燃型冷温水机组配套运行。2.2.2 供、回水管、冷却水管材质DNC50 为焊接钢管， DN>50为无缝钢管 , 连接方式： DNC 50 丝扣连接， DN > 50 焊接；空调供、回水管采用离心玻璃棉保温隔热材料保温，管径DNC 50mr p 采用厚度 3 35mr p 管径 50v DNC 100mm采用厚度 3 40mm管径 125 < DNC 250mn,采用厚度 3 45mm管径300 < DN 采用厚度 3...
