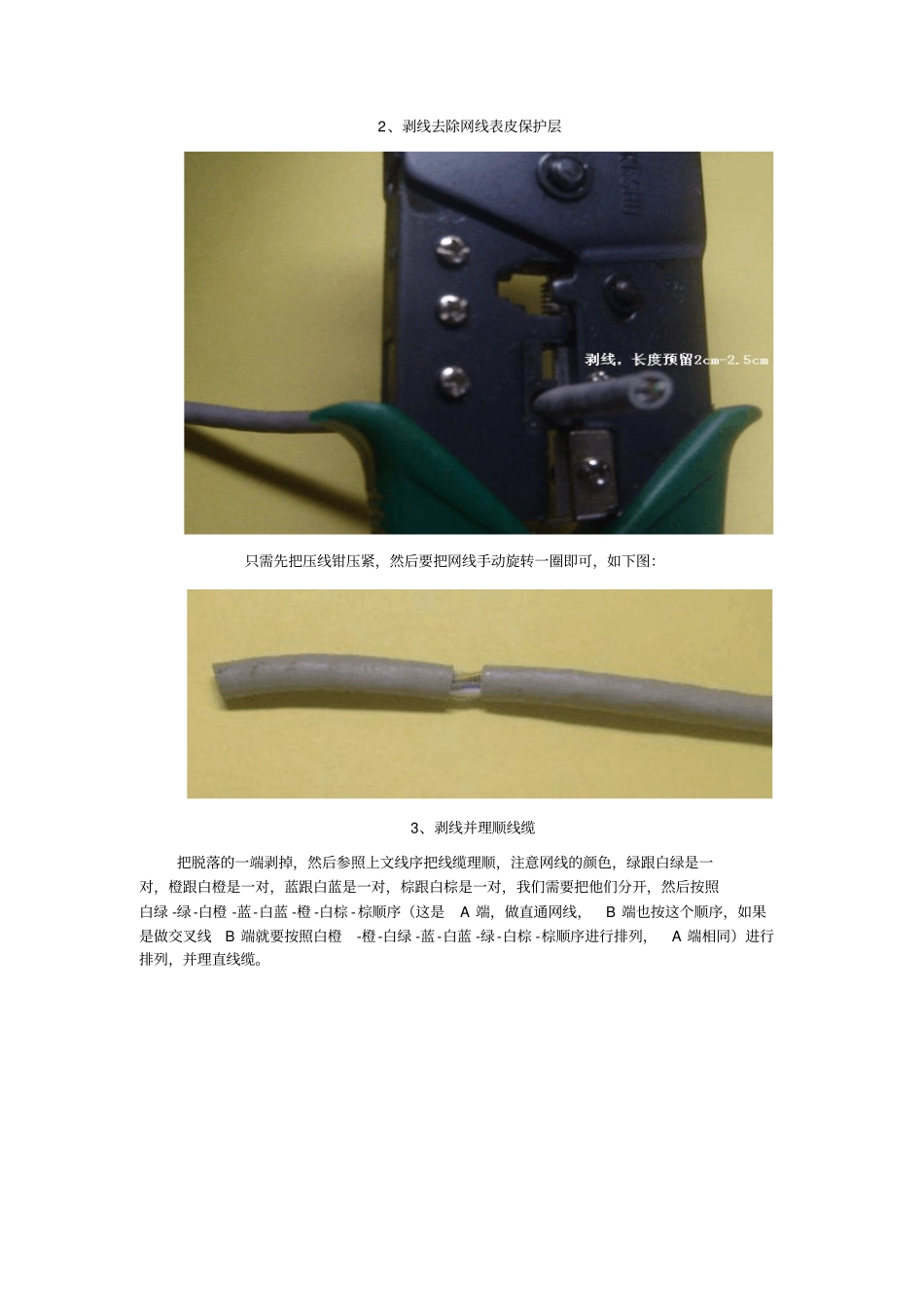

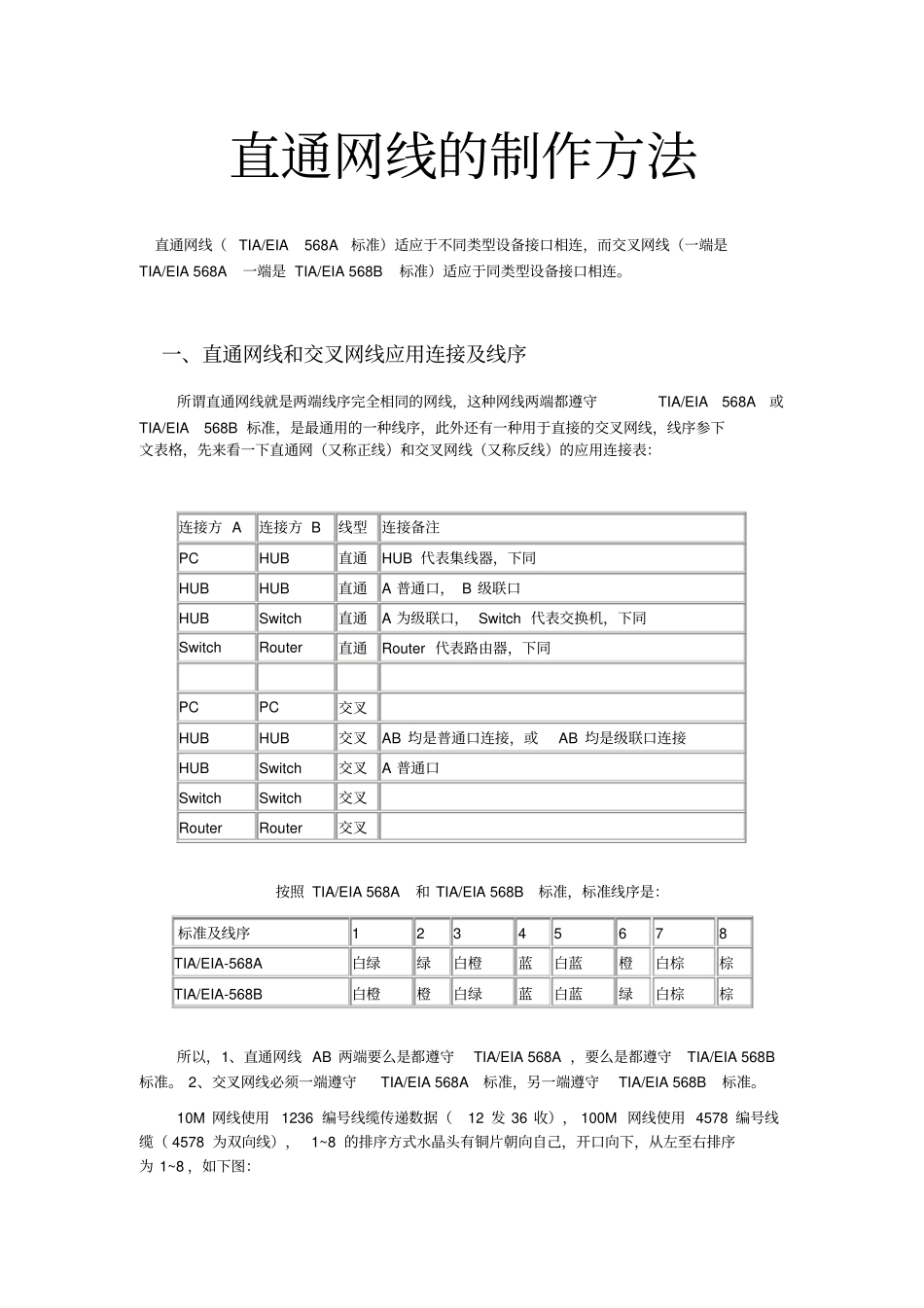

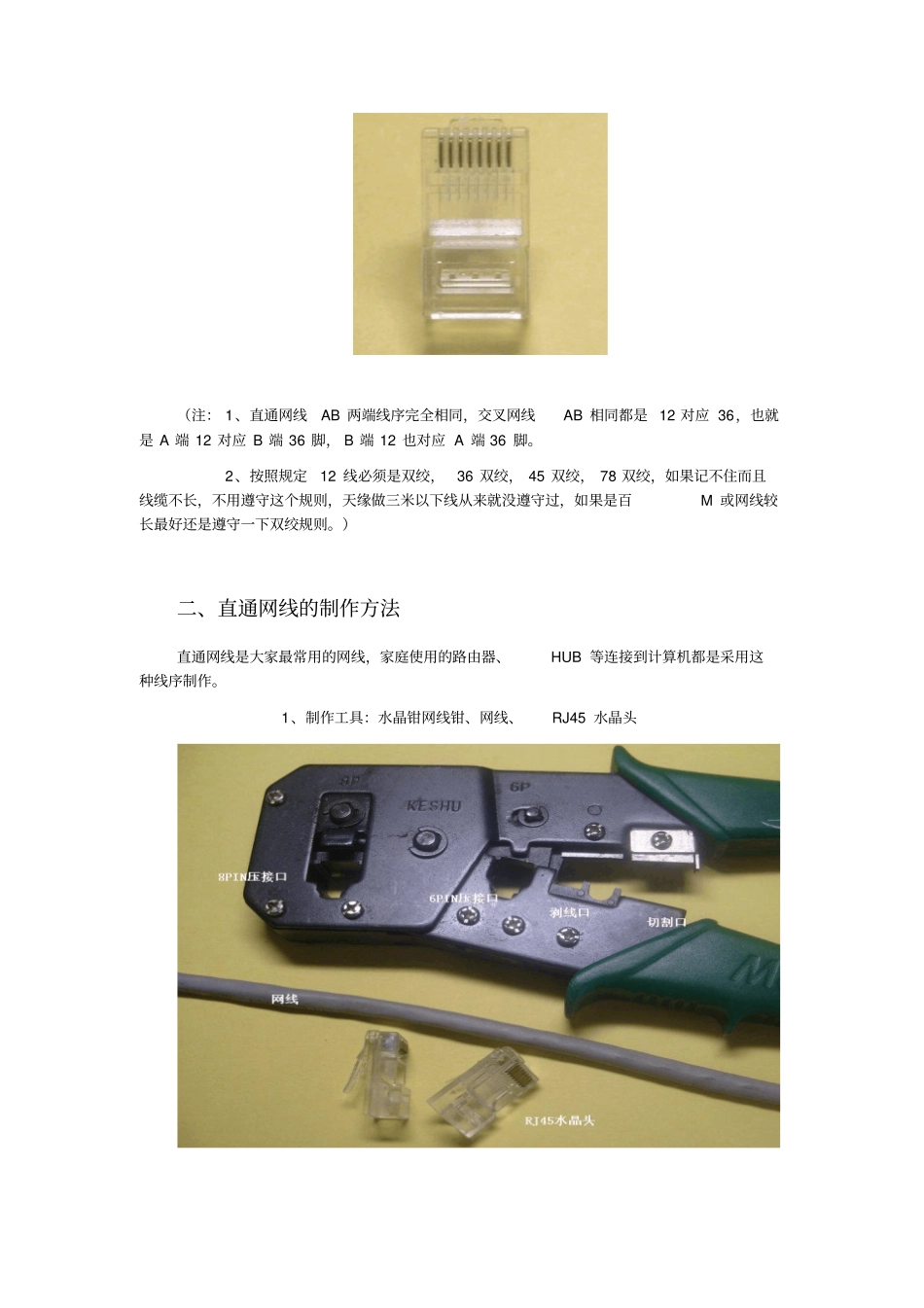

直通网线的制作方法直通网线( TIA/EIA 568A标准)适应于不同类型设备接口相连,而交叉网线(一端是TIA/EIA 568A一端是 TIA/EIA 568B标准)适应于同类型设备接口相连。一、直通网线和交叉网线应用连接及线序所谓直通网线就是两端线序完全相同的网线,这种网线两端都遵守TIA/EIA 568A或TIA/EIA 568B 标准,是最通用的一种线序,此外还有一种用于直接的交叉网线,线序参下文表格,先来看一下直通网(又称正线)和交叉网线(又称反线)的应用连接表:连接方 A 连接方 B 线型连接备注PC HUB 直通HUB 代表集线器,下同HUB HUB 直通A 普通口, B 级联口HUB Switch 直通A 为级联口, Switch 代表交换机,下同Switch Router 直通Router 代表路由器,下同PC PC 交叉HUB HUB 交叉AB 均是普通口连接,或AB 均是级联口连接HUB Switch 交叉A 普通口Switch Switch 交叉Router Router 交叉按照 TIA/EIA 568A和 TIA/EIA 568B标准,标准线序是:标准及线序1 2 3 4 5 6 7 8 TIA/EIA-568A 白绿绿白橙蓝白蓝橙白棕棕TIA/EIA-568B 白橙橙白绿蓝白蓝绿白棕棕所以,1、直通网线 AB 两端要么是都遵守TIA/EIA 568A ,要么是都遵守TIA/EIA 568B标准。 2、交叉网线必须一端遵守TIA/EIA 568A标准,另一端遵守TIA/EIA 568B标准。10M 网线使用 1236 编号线缆传递数据(12 发 36 收), 100M 网线使用 4578 编号线缆( 4578 为双向线), 1~8 的排序方式水晶头有铜片朝向自己,开口向下,从左至右排序为 1~8 ,如下图:(注: 1、直通网线AB 两端线序完全相同,交叉网线AB 相同都是 12 对应 36,也就是 A 端 12 对应 B 端 36 脚, B 端 12 也对应 A 端 36 脚。2、按照规定12 线必须是双绞,36 双绞, 45 双绞, 78 双绞,如果记不住而且线缆不长,不用遵守这个规则,天缘做三米以下线从来就没遵守过,如果是百M 或网线较长最好还是遵守一下双绞规则。)二、直通网线的制作方法直通网线是大家最常用的网线,家庭使用的路由器、HUB 等连接到计算机都是采用这种线序制作。1、制作工具:水晶钳网线钳、网线、RJ45 水晶头2、剥线去除网线表皮保护层只需先把压线钳压紧,然后要把网线手动旋转一圈即可,如下图:3、剥线并理顺线缆把脱落的一端剥掉,然后参照上文线序把线缆理顺,注意网线的颜色,绿跟白绿是一对,橙跟白橙是一对,蓝跟白蓝是一对,棕跟白棕是一对,我们...
