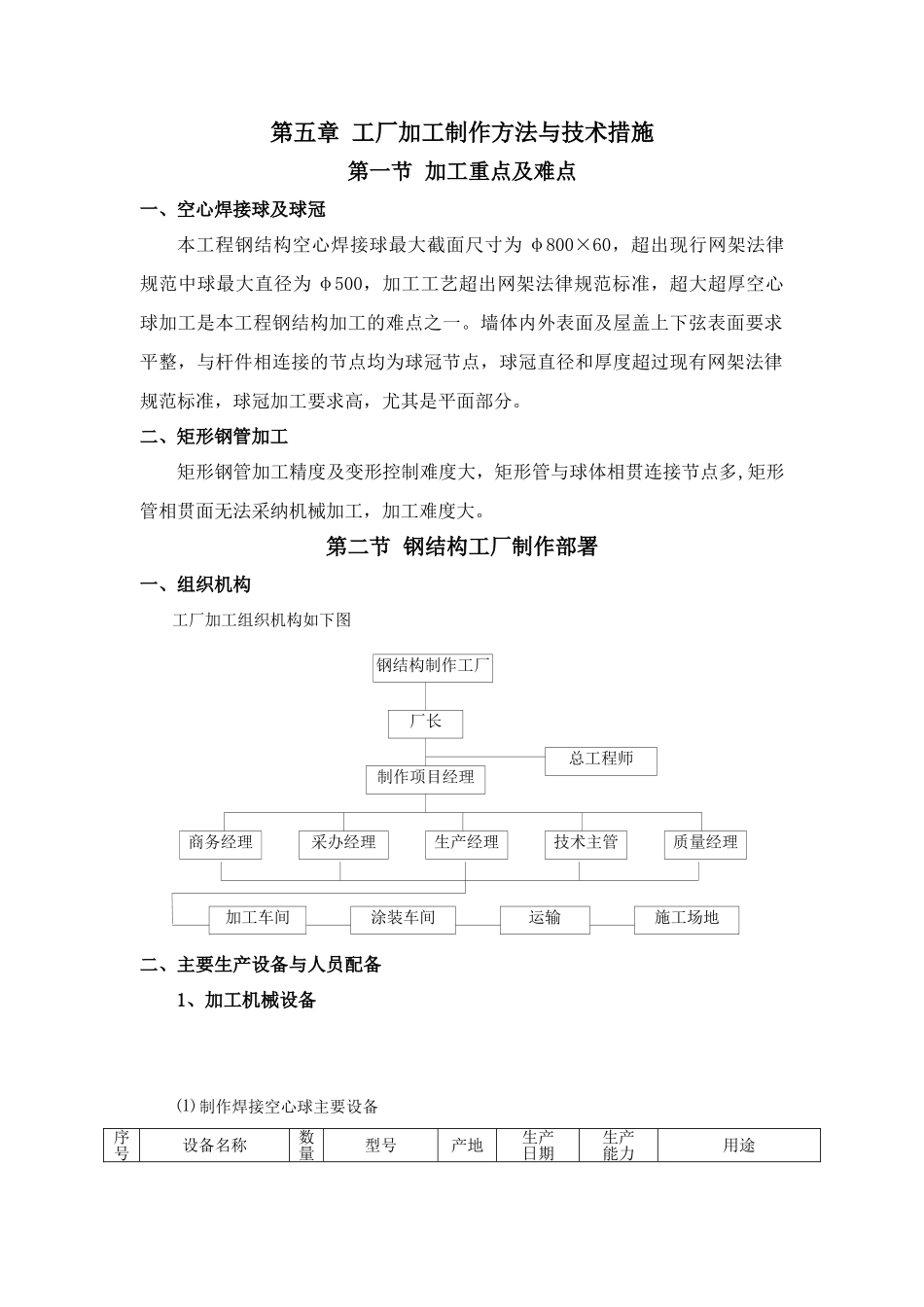

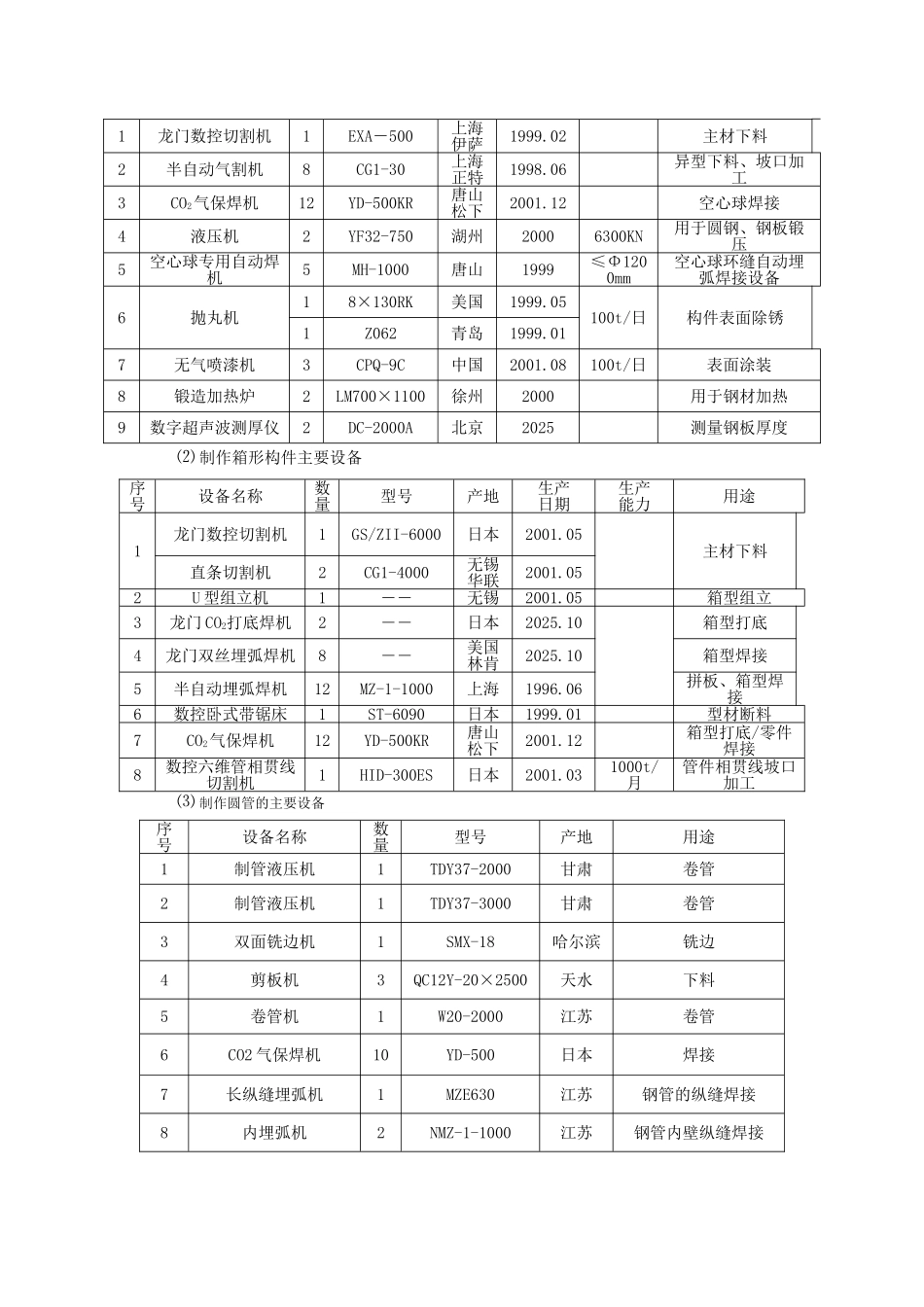

第五章 工厂加工制作方法与技术措施第一节 加工重点及难点一、空心焊接球及球冠本工程钢结构空心焊接球最大截面尺寸为 φ800×60，超出现行网架法律规范中球最大直径为 φ500，加工工艺超出网架法律规范标准，超大超厚空心球加工是本工程钢结构加工的难点之一。墙体内外表面及屋盖上下弦表面要求平整，与杆件相连接的节点均为球冠节点，球冠直径和厚度超过现有网架法律规范标准，球冠加工要求高，尤其是平面部分。二、矩形钢管加工矩形钢管加工精度及变形控制难度大，矩形管与球体相贯连接节点多,矩形管相贯面无法采纳机械加工，加工难度大。第二节 钢结构工厂制作部署一、组织机构工厂加工组织机构如下图二、主要生产设备与人员配备1、加工机械设备⑴ 制作焊接空心球主要设备序号设备名称数量型号产地生产日期生产能力用途钢结构制作工厂厂长制作项目经理总工程师商务经理采办经理生产经理技术主管质量经理加工车间涂装车间运输施工场地1龙门数控切割机1EXA－500上海伊萨1999.02主材下料2半自动气割机8CG1-30上海正特1998.06异型下料、坡口加工3CO2气保焊机12YD-500KR唐山松下2001.12空心球焊接4液压机2YF32-750湖州20006300KN用于圆钢、钢板锻压5空心球专用自动焊机5MH-1000唐山1999≤Φ1200mm空心球环缝自动埋弧焊接设备6抛丸机18×130RK美国1999.05100t/日构件表面除锈1Z062青岛1999.017无气喷漆机3CPQ-9C中国2001.08100t/日表面涂装8锻造加热炉2LM700×1100徐州2000用于钢材加热9数字超声波测厚仪2DC-2000A北京2025测量钢板厚度⑵ 制作箱形构件主要设备序号设备名称数量型号产地生产日期生产能力用途1龙门数控切割机1GS/ZII-6000日本2001.05主材下料直条切割机2CG1-4000无锡华联2001.052U 型组立机1――无锡2001.05 箱型组立3龙门 CO2打底焊机2――日本2025.10箱型打底4龙门双丝埋弧焊机8――美国林肯2025.10箱型焊接5半自动埋弧焊机12MZ-1-1000上海1996.06拼板、箱型焊接6数控卧式带锯床1ST-6090日本1999.01型材断料7CO2气保焊机12YD-500KR唐山松下2001.12箱型打底/零件焊接8数控六维管相贯线切割机1HID-300ES日本2001.031000t/月管件相贯线坡口加工⑶ 制作圆管的主要设备序号设备名称数量型号产地用途1制管液压机1TDY37-2000甘肃卷管2制管液压机1TDY37-3000甘肃卷管3双面铣边机1SMX-18哈尔滨铣边4剪板机3QC12Y-20×2500天水下料5卷管机1W20-2000江苏卷管6CO2 气保焊机10YD-500日本焊接7长纵缝埋弧机1MZE630江苏钢管的纵缝焊接8...
