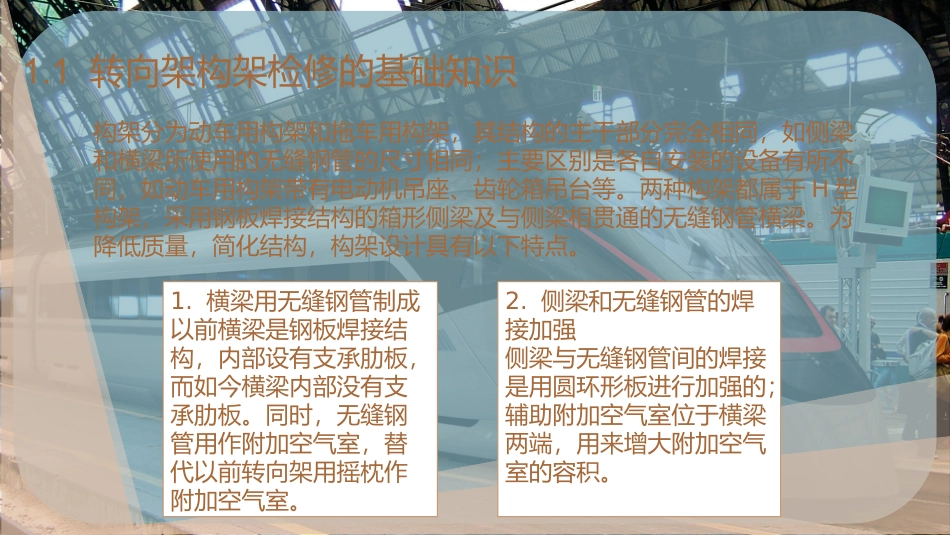

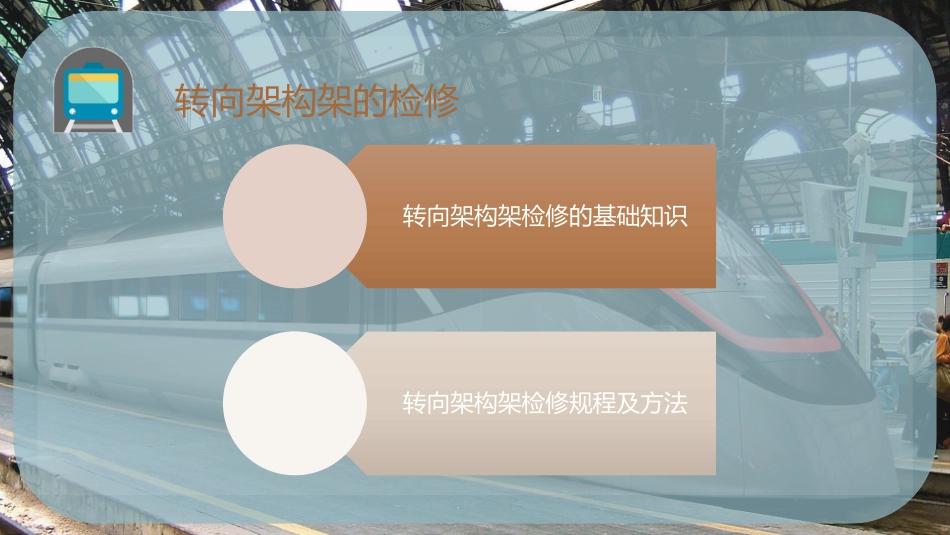

转向架构架的检修转向架构架的检修转向架构架检修的基础知识转向架构架检修规程及方法1.1转向架构架检修的基础知识构架分为动车用构架和拖车用构架，其结构的主干部分完全相同，如侧梁和横梁所使用的无缝钢管的尺寸相同；主要区别是各自安装的设备有所不同，如动车用构架带有电动机吊座、齿轮箱吊台等。两种构架都属于H型构架，采用钢板焊接结构的箱形侧梁及与侧梁相贯通的无缝钢管横梁。为降低质量，简化结构，构架设计具有以下特点。1.横梁用无缝钢管制成以前横梁是钢板焊接结构，内部设有支承肋板，而如今横梁内部没有支承肋板。同时，无缝钢管用作附加空气室，替代以前转向架用摇枕作附加空气室。2.侧梁和无缝钢管的焊接加强侧梁与无缝钢管间的焊接是用圆环形板进行加强的；辅助附加空气室位于横梁两端，用来增大附加空气室的容积。1.2转向架构架检修规程及方法1.日检在运营过程中，车辆转向架构架的日检主要是通过目视检查来完成的。日检的检查内容及步骤相对定修和架修简单。用目测的方式检查构架内外侧、牵引电动机悬挂座、牵引拉杆座，要求构架无裂纹，无锈蚀，无冲击损伤，附件完好。转向架构架日检检修规程如表4-1所示。2.架修、大修定期架修、大修时需对构架进行清洗，对各部位进行有重点的详细检查。构架的清洗构架的检查构架的修理油漆与涂油记录构架附件的检修用抹布和清洁剂彻底清洗构架表面的污垢，并晾干或烘干，便于构架的进一步检修。1.2转向架构架检修规程及方法构架的清洗构架的检查构架的修理油漆与涂油记录构架附件的检修构架常见的故障有变形、裂纹、腐蚀等。①目视检查。转向架分解后首先对构架进行目视检查，检查各悬挂点、焊接点和焊缝有无裂纹、变形，焊缝是否良好；重点检查牵引电动机悬挂座、牵引拉杆座、一系弹簧座等受力部位，要求构架无裂纹、无腐蚀、无变形、无冲击损伤。②内视镜聚光灯检查。采用内视镜聚光灯检查横梁是否腐蚀和有无裂纹。③附加空气室漏泄试验。试验压力为600kPa(最大试验压力为800kPa)，保压时间为5min，试验标准为不得有任何漏泄。1.2转向架构架检修规程及方法构架的清洗构架的检查构架的修理油漆与涂油记录构架附件的检修④堵塞器（孔塞）检查。a.目视检查所有转向架构架的开口是否堵塞。b.如果塞子损坏，在重新封堵之前，应该排出所有残留水。c.在安装时，如果怀疑塞子有问题，应该更换塞子。⑤构架探伤。对构架进行无损探伤，检查构架的重点受力部位和关键焊缝。⑥尺寸检查。检查构架是否变形，测量构架一系弹簧座和测试台支座间的间隙。测量转向架构架对角线尺寸是否满足有关标准。1.2转向架构架检修规程及方法构架的清洗构架的检查构架的修理油漆与涂油记录构架附件的检修针对构架出现的变形、裂纹、腐蚀等损伤应采用相应的方法进行修理。如果发现转向架构架有焊接缺陷，则应按焊接工艺进行修理，但不能在原部位进行重复焊修。在定修以上的修程中，转向架构架的主要焊接部件应进行电磁探伤。如果采用焊接工艺修理转向架构架的零部件，焊后必须回火。1.2转向架构架检修规程及方法构架的清洗构架的检查构架的修理油漆与涂油记录构架附件的检修对构架重新油漆或对脱漆部位进行补漆，不能油漆的部位应涂符合要求的防锈油。1.2转向架构架检修规程及方法构架的清洗构架的检查构架的修理油漆与涂油记录构架附件的检修记录检修好的构架的有关信息，包括检修内容、检查数据。记录一般有登记入档和做数据库两种方法。1.2转向架构架检修规程及方法构架的清洗构架的检查构架的修理油漆与涂油记录构架附件的检修构架的附件视转向架的不同而有所区别，如轴箱拉杆、轴箱转臂、起吊装置、调整垫片、紧固件等。构架附件的维修原则：主要受力部件的维修内容与构架相同；垫片要进行清洗、矫正，油漆后继续使用；紧固件全部更新。1.2转向架构架检修规程及方法谢谢观看！
