真空压浆工艺讲解

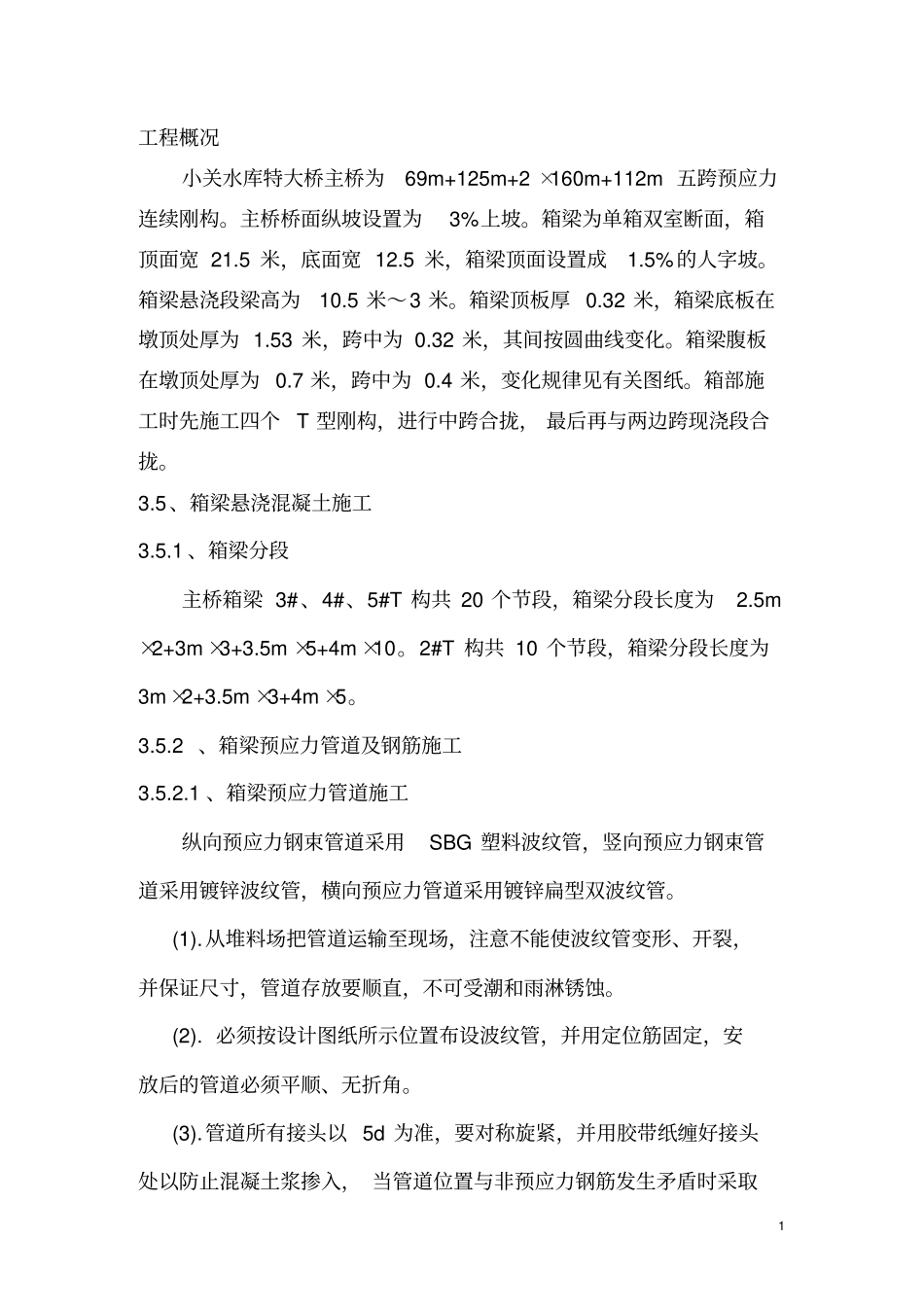

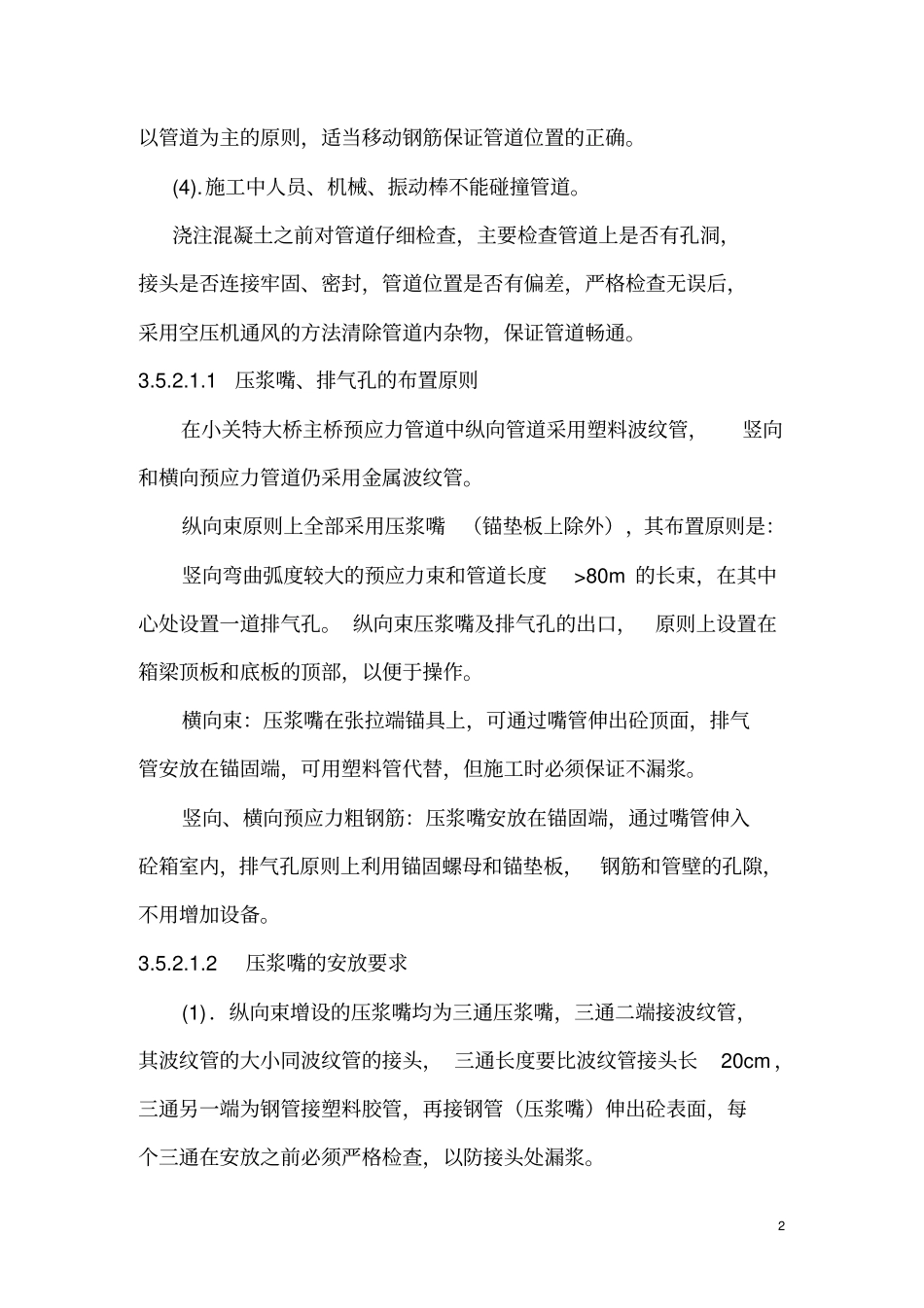

1 工程概况小关水库特大桥主桥为69m+125m+2 ×160m+112m 五跨预应力连续刚构。主桥桥面纵坡设置为3%上坡。箱梁为单箱双室断面，箱顶面宽 21.5 米，底面宽 12.5 米，箱梁顶面设置成1.5%的人字坡。箱梁悬浇段梁高为10.5 米～3 米。箱梁顶板厚 0.32 米，箱梁底板在墩顶处厚为 1.53 米，跨中为 0.32 米，其间按圆曲线变化。箱梁腹板在墩顶处厚为 0.7 米，跨中为 0.4 米，变化规律见有关图纸。箱部施工时先施工四个T 型刚构，进行中跨合拢， 最后再与两边跨现浇段合拢。3.5、箱梁悬浇混凝土施工3.5.1 、箱梁分段主桥箱梁 3#、4#、5#T 构共 20 个节段，箱梁分段长度为2.5m×2+3m ×3+3.5m ×5+4m ×10。2#T 构共 10 个节段，箱梁分段长度为3m×2+3.5m ×3+4m ×5。3.5.2 、箱梁预应力管道及钢筋施工3.5.2.1 、箱梁预应力管道施工纵向预应力钢束管道采用SBG 塑料波纹管，竖向预应力钢束管道采用镀锌波纹管，横向预应力管道采用镀锌扁型双波纹管。(1).从堆料场把管道运输至现场，注意不能使波纹管变形、开裂，并保证尺寸，管道存放要顺直，不可受潮和雨淋锈蚀。(2). 必须按设计图纸所示位置布设波纹管，并用定位筋固定，安放后的管道必须平顺、无折角。(3).管道所有接头以 5d 为准，要对称旋紧，并用胶带纸缠好接头处以防止混凝土浆掺入， 当管道位置与非预应力钢筋发生矛盾时采取2 以管道为主的原则，适当移动钢筋保证管道位置的正确。(4).施工中人员、机械、振动棒不能碰撞管道。浇注混凝土之前对管道仔细检查，主要检查管道上是否有孔洞，接头是否连接牢固、密封，管道位置是否有偏差，严格检查无误后，采用空压机通风的方法清除管道内杂物，保证管道畅通。3.5.2.1.1 压浆嘴、排气孔的布置原则在小关特大桥主桥预应力管道中纵向管道采用塑料波纹管，竖向和横向预应力管道仍采用金属波纹管。纵向束原则上全部采用压浆嘴（锚垫板上除外），其布置原则是：竖向弯曲弧度较大的预应力束和管道长度>80m 的长束，在其中心处设置一道排气孔。 纵向束压浆嘴及排气孔的出口，原则上设置在箱梁顶板和底板的顶部，以便于操作。横向束：压浆嘴在张拉端锚具上，可通过嘴管伸出砼顶面，排气管安放在锚固端，可用塑料管代替，但施工时必须保证不漏浆。竖向、横向预应力粗钢筋：压浆嘴安放在锚固端，通过嘴管伸入砼箱室内，排气孔原则上利用锚固螺母和锚垫板，钢筋和管壁的孔隙，不用增加设备。3.5.2.1.2 压浆嘴的安放要求...
