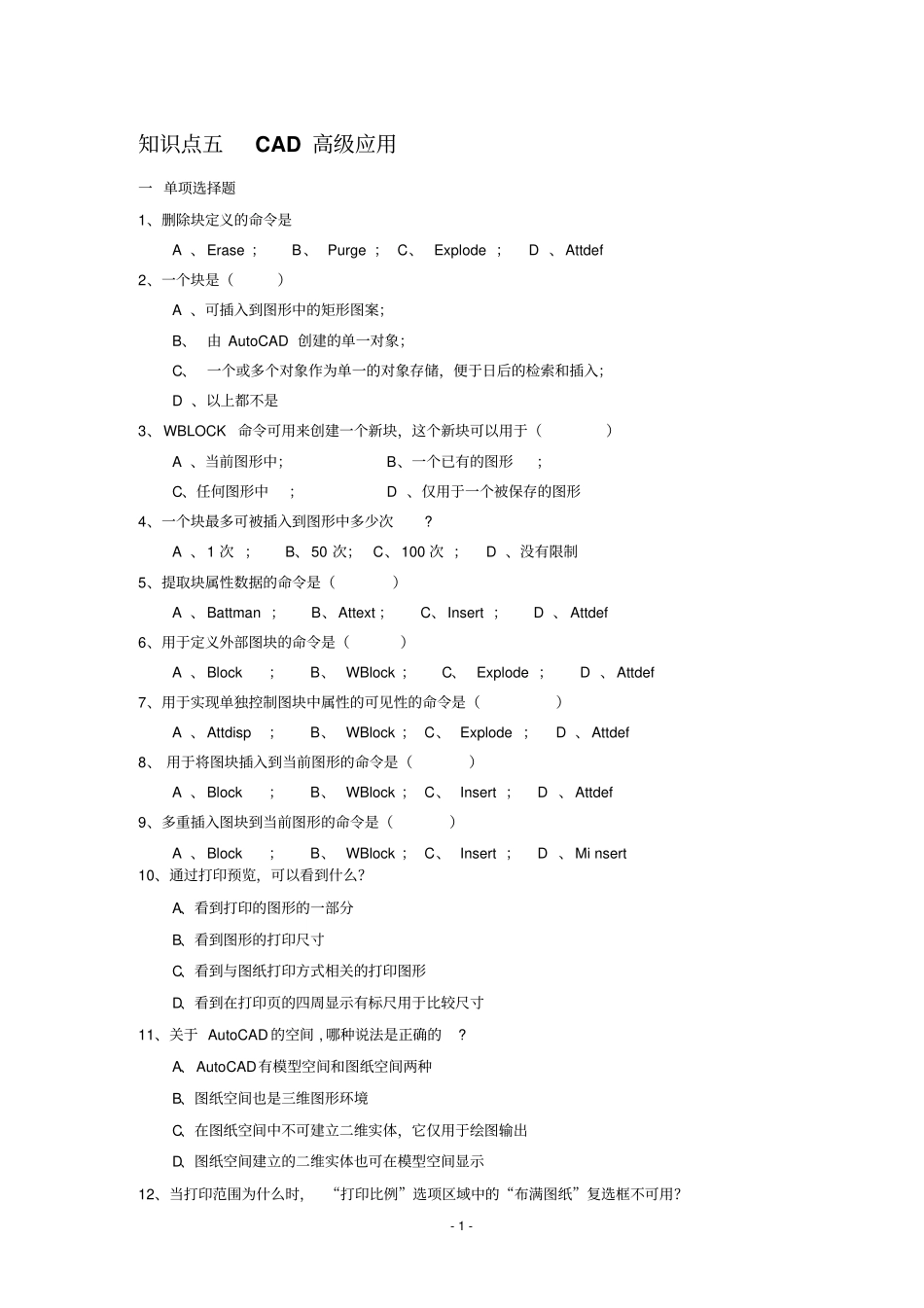

知识点五CAD高级应用汇总

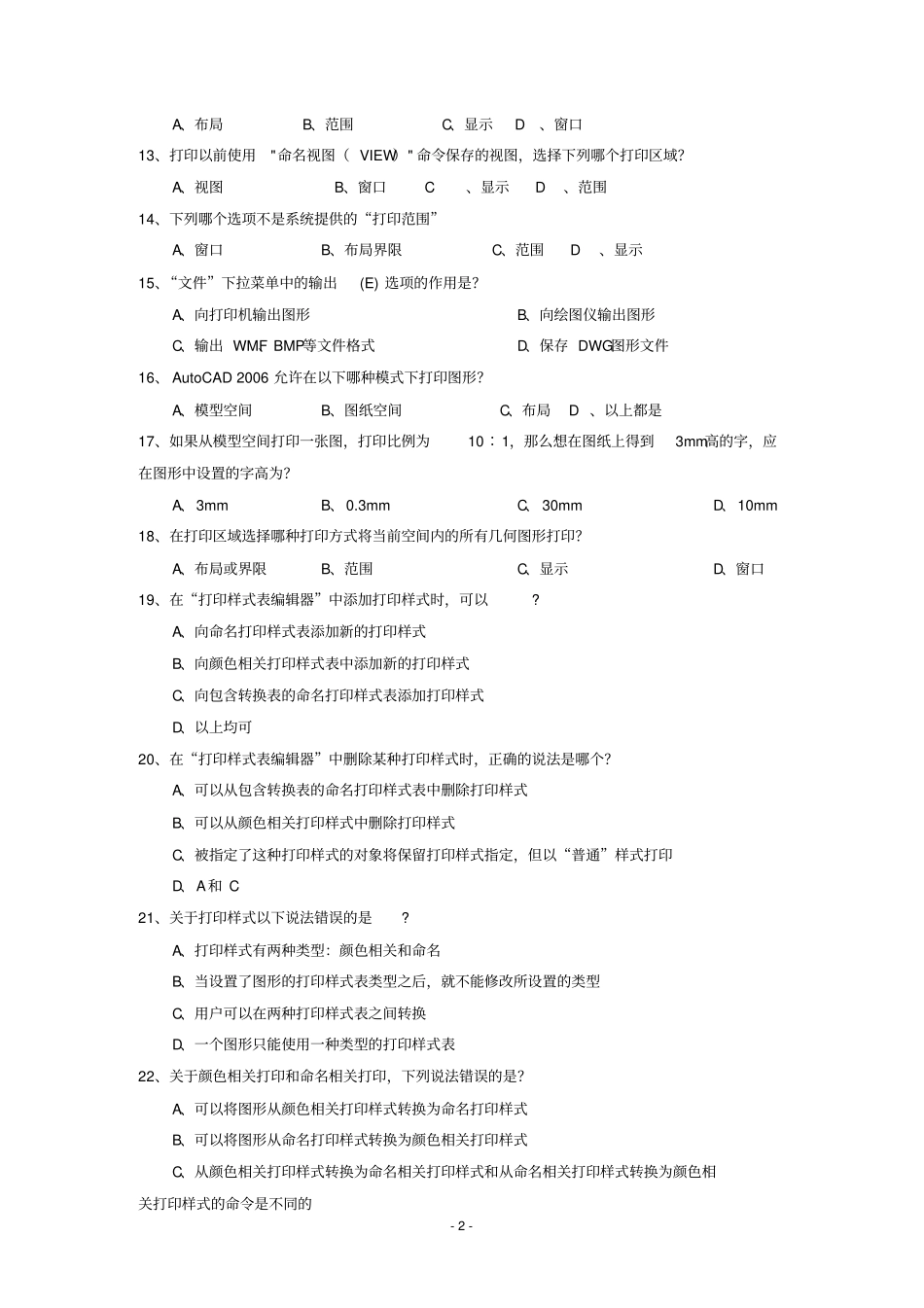

- 1 - 知识点五CAD 高级应用一 单项选择题1、删除块定义的命令是A 、Erase ；B、 Purge ； C、 Explode ；D 、Attdef 2、一个块是（）A 、可插入到图形中的矩形图案；B、 由 AutoCAD 创建的单一对象；C、 一个或多个对象作为单一的对象存储，便于日后的检索和插入；D 、以上都不是3、WBLOCK 命令可用来创建一个新块，这个新块可以用于（）A 、当前图形中；B、一个已有的图形；C、任何图形中；D 、仅用于一个被保存的图形4、一个块最多可被插入到图形中多少次? A 、1 次 ；B、50 次； C、100 次 ；D 、没有限制5、提取块属性数据的命令是（）A 、Battman ；B、Attext ；C、Insert ；D 、 Attdef 6、用于定义外部图块的命令是（）A 、Block ；B、 WBlock ；C、 Explode ；D 、Attdef 7、用于实现单独控制图块中属性的可见性的命令是（）A 、Attdisp ；B、 WBlock ； C、 Explode ；D 、Attdef 8、 用于将图块插入到当前图形的命令是（）A 、Block ；B、 WBlock ； C、 Insert ；D 、Attdef 9、多重插入图块到当前图形的命令是（）A 、Block ；B、 WBlock ； C、 Insert ；D 、Mi nsert 10、通过打印预览，可以看到什么？A、看到打印的图形的一部分B、看到图形的打印尺寸C、看到与图纸打印方式相关的打印图形D、看到在打印页的四周显示有标尺用于比较尺寸11、关于 AutoCAD 的空间 , 哪种说法是正确的? A、AutoCAD有模型空间和图纸空间两种B、图纸空间也是三维图形环境C、在图纸空间中不可建立二维实体，它仅用于绘图输出D、图纸空间建立的二维实体也可在模型空间显示12、当打印范围为什么时， “打印比例”选项区域中的“布满图纸”复选框不可用？- 2 - A、布局B、范围C、显示 D、窗口13、打印以前使用"命名视图（ VIEW）" 命令保存的视图，选择下列哪个打印区域？A、视图B、窗口 C、显示 D、范围14、下列哪个选项不是系统提供的“打印范围”A、窗口B、布局界限C、范围 D、显示15、“文件”下拉菜单中的输出(E) 选项的作用是？A、向打印机输出图形B、向绘图仪输出图形C、输出 WMF、BMP等文件格式D、保存 DWG 图形文件16、 AutoCAD 2006 允许在以下哪种模式下打印图形？A、模型空间B、图纸空间C、布局 D 、以上都是17、如果从模型空间打印一张图，打印比例为10∶1，那么想在图纸上得到3mm高的字，应在图形中设置的字高为？A、3mm B、0.3mm C、...
