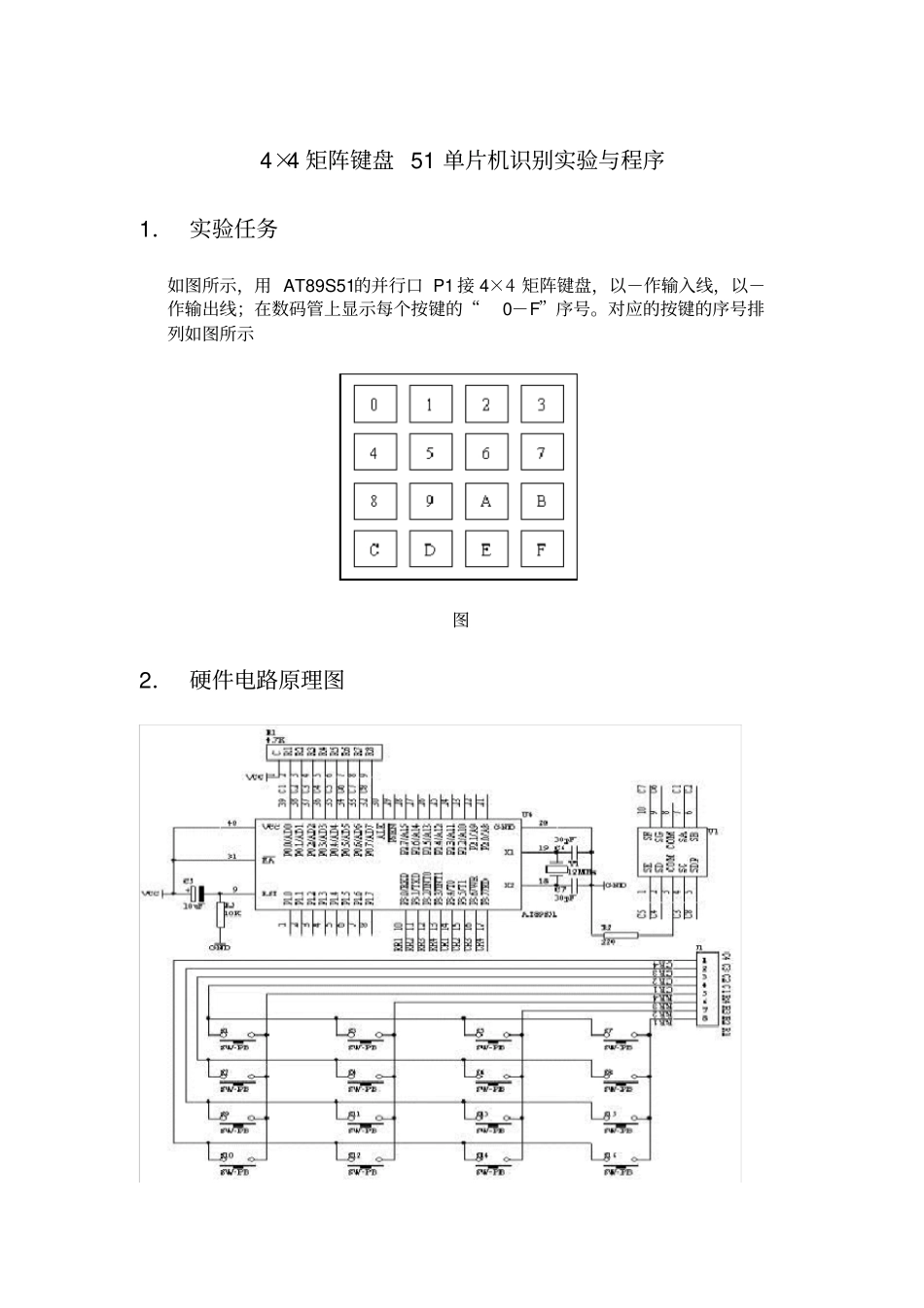

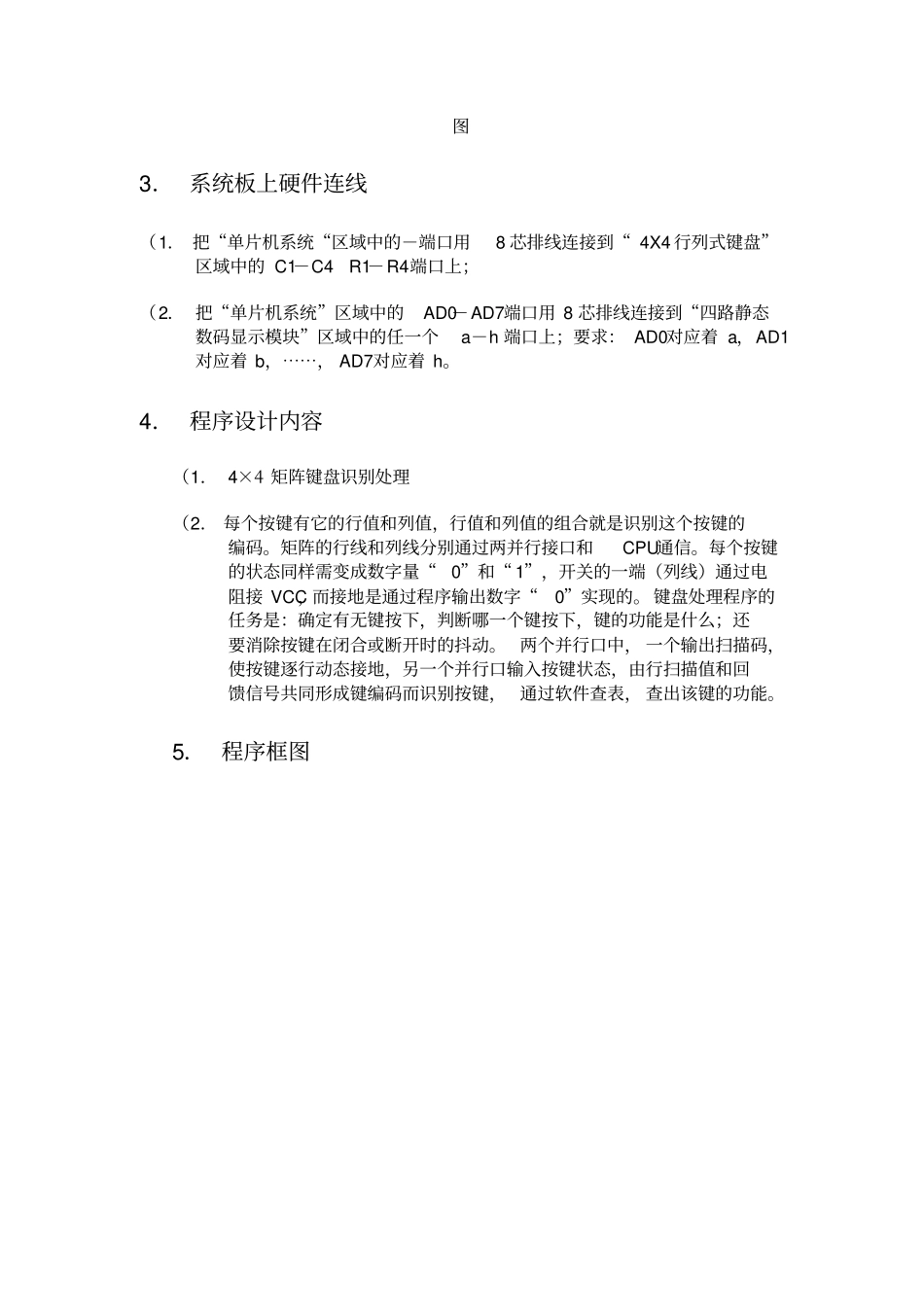

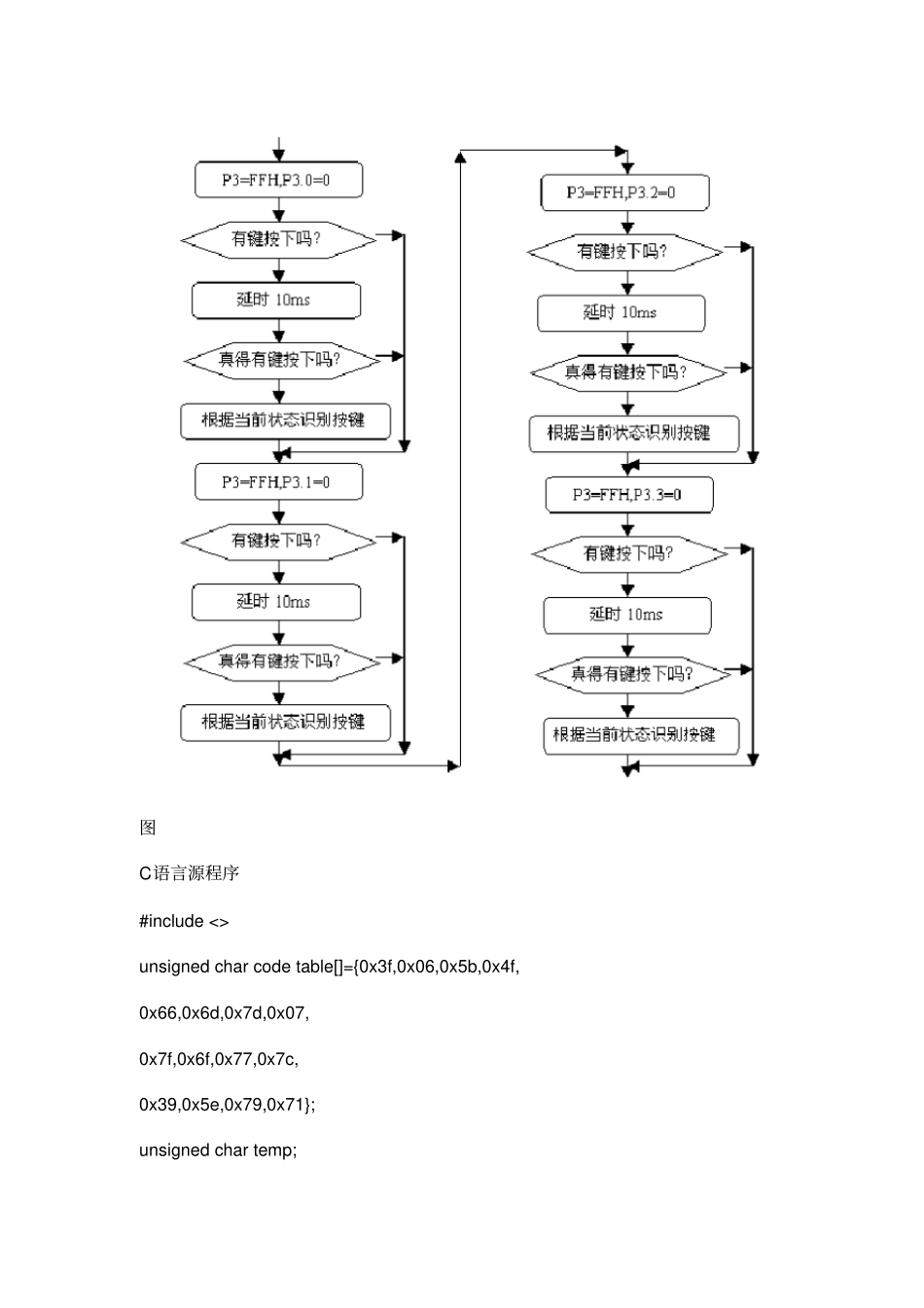

4×4 矩阵键盘 51 单片机识别实验与程序1． 实验任务如图所示，用 AT89S51的并行口 P1 接 4×4 矩阵键盘，以－作输入线，以－作输出线；在数码管上显示每个按键的“0－F”序号。对应的按键的序号排列如图所示图2． 硬件电路原理图图3． 系统板上硬件连线（1． 把“单片机系统“区域中的－端口用8 芯排线连接到“ 4X4 行列式键盘”区域中的 C1－C4 R1－R4端口上；（2． 把“单片机系统”区域中的AD0－AD7端口用 8 芯排线连接到“四路静态数码显示模块”区域中的任一个a－h 端口上；要求： AD0对应着 a，AD1对应着 b，⋯⋯， AD7对应着 h。4． 程序设计内容（1． 4×4 矩阵键盘识别处理（2． 每个按键有它的行值和列值，行值和列值的组合就是识别这个按键的编码。矩阵的行线和列线分别通过两并行接口和CPU通信。每个按键的状态同样需变成数字量“0”和“ 1”，开关的一端（列线）通过电阻接 VCC，而接地是通过程序输出数字“0”实现的。 键盘处理程序的任务是：确定有无键按下，判断哪一个键按下，键的功能是什么；还要消除按键在闭合或断开时的抖动。 两个并行口中， 一个输出扫描码，使按键逐行动态接地，另一个并行口输入按键状态，由行扫描值和回馈信号共同形成键编码而识别按键， 通过软件查表， 查出该键的功能。5． 程序框图图C语言源程序#include <> unsigned char code table[]={0x3f,0x06,0x5b,0x4f, 0x66,0x6d,0x7d,0x07, 0x7f,0x6f,0x77,0x7c, 0x39,0x5e,0x79,0x71}; unsigned char temp; unsigned char key; unsigned char i,j; void main(void) { while(1) { P3=0xff; P3_4=0; temp=P3; temp=temp & 0x0f; if (temp!=0x0f) { for(i=50;i>0;i--) for(j=200;j>0;j--); temp=P3; temp=temp & 0x0f; if (temp!=0x0f) { temp=P3; temp=temp & 0x0f; switch(temp) { case 0x0e: key=7; break; case 0x0d: key=8; break; case 0x0b: key=9; break; case 0x07: key=10; break; } temp=P3; P1_0=~P1_0; P0=table[key]; temp=temp & 0x0f; while(temp!=0x0f) { temp=P3; temp=temp & 0x0f; } } } P3=0xff; P3_5=0; temp=P3; temp=temp & 0x0f; if (temp!=0x0f) { for(i=50;i>0;i--) for(j=200;j>0;j--); temp=P3; temp=temp & 0x0f; if (temp!=0x0f) { temp=P3; temp=temp & 0x0f; switch(temp) ...
