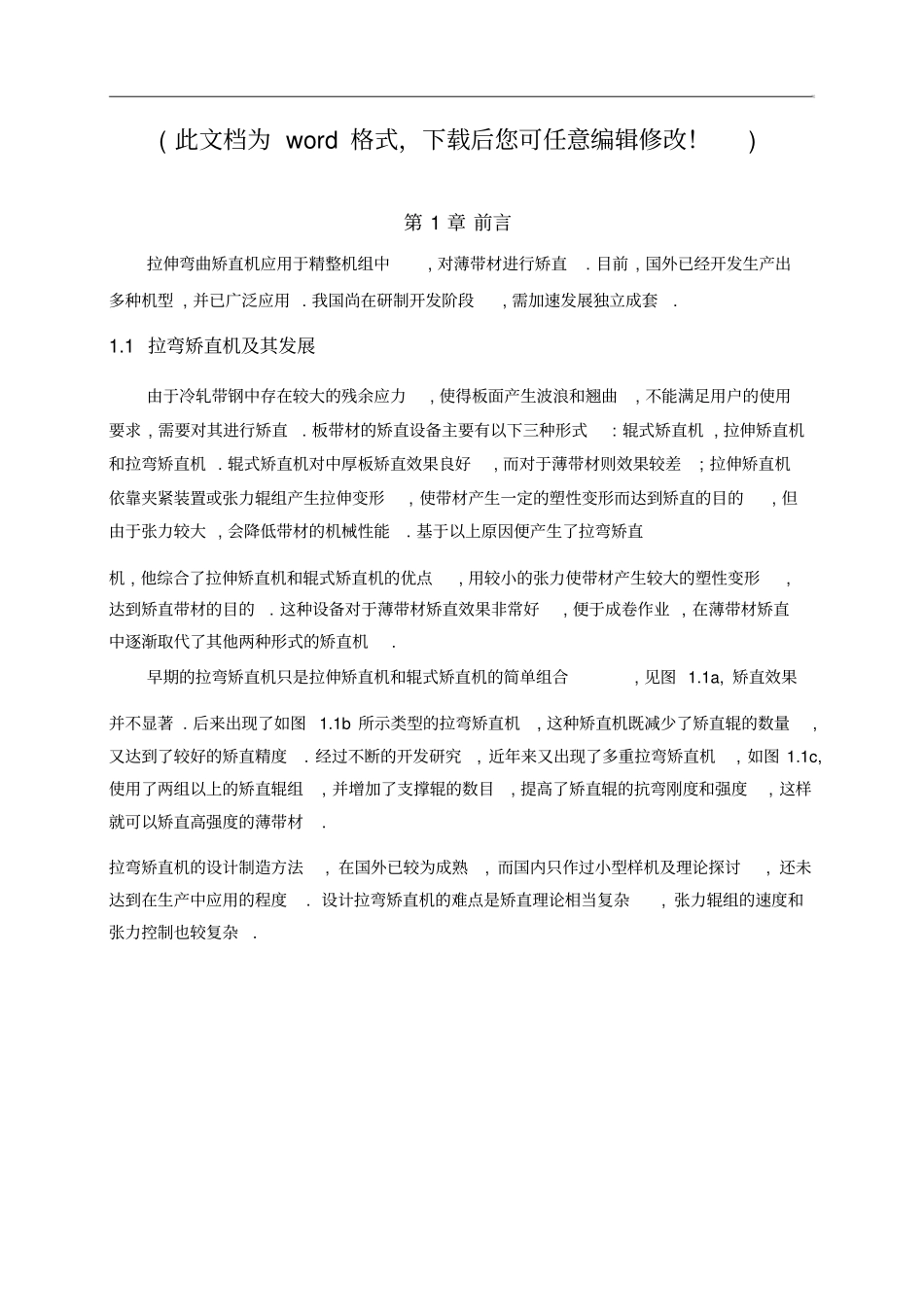

( 此文档为 word 格式，下载后您可任意编辑修改！ ) 第 1 章 前言拉伸弯曲矫直机应用于精整机组中, 对薄带材进行矫直 . 目前 , 国外已经开发生产出多种机型 , 并已广泛应用 . 我国尚在研制开发阶段, 需加速发展独立成套 . 1.1 拉弯矫直机及其发展由于冷轧带钢中存在较大的残余应力 , 使得板面产生波浪和翘曲 , 不能满足用户的使用要求 , 需要对其进行矫直 . 板带材的矫直设备主要有以下三种形式 : 辊式矫直机 , 拉伸矫直机和拉弯矫直机 . 辊式矫直机对中厚板矫直效果良好 , 而对于薄带材则效果较差 ; 拉伸矫直机依靠夹紧装置或张力辊组产生拉伸变形 , 使带材产生一定的塑性变形而达到矫直的目的 , 但由于张力较大 , 会降低带材的机械性能 . 基于以上原因便产生了拉弯矫直机 , 他综合了拉伸矫直机和辊式矫直机的优点 , 用较小的张力使带材产生较大的塑性变形 , 达到矫直带材的目的 . 这种设备对于薄带材矫直效果非常好 , 便于成卷作业 , 在薄带材矫直中逐渐取代了其他两种形式的矫直机 . 早期的拉弯矫直机只是拉伸矫直机和辊式矫直机的简单组合, 见图 1.1a, 矫直效果并不显著 . 后来出现了如图 1.1b 所示类型的拉弯矫直机 , 这种矫直机既减少了矫直辊的数量 , 又达到了较好的矫直精度 . 经过不断的开发研究 , 近年来又出现了多重拉弯矫直机 , 如图 1.1c, 使用了两组以上的矫直辊组 , 并增加了支撑辊的数目 , 提高了矫直辊的抗弯刚度和强度 , 这样就可以矫直高强度的薄带材 . 拉弯矫直机的设计制造方法, 在国外已较为成熟, 而国内只作过小型样机及理论探讨, 还未达到在生产中应用的程度 . 设计拉弯矫直机的难点是矫直理论相当复杂, 张力辊组的速度和张力控制也较复杂 . 图 1.1 1.2翁格勒拉弯矫直机的结构与特点下面通过武钢冷轧厂从德国(Ungerer)机器制造有限公司引进的拉伸弯曲矫直纵横剪机组来认识一下这一类矫直机的结构特点。1.2.1拉弯矫直机的特点拉伸弯曲矫直机主要由三部分组成。一部分是带有弯辊调节装置的23 辊式矫直机本体 ; 另一部分是张力辊组 ( 也称 S 辊组 ) 和传动部分。1.2.1.1弯曲矫直机弯曲矫直机为 23 辊式 , 辊径为 25mm 。在每个工作辊的宽度上有相应的中间辊, 辊径30mm 。每列中间辊上又有 9 组支撑辊 , 支撑辊径 33mm 。如图 1.2 所示。矫直机上部设有矫直辊倾斜和压下机构, 即辊缝调节装置。...
