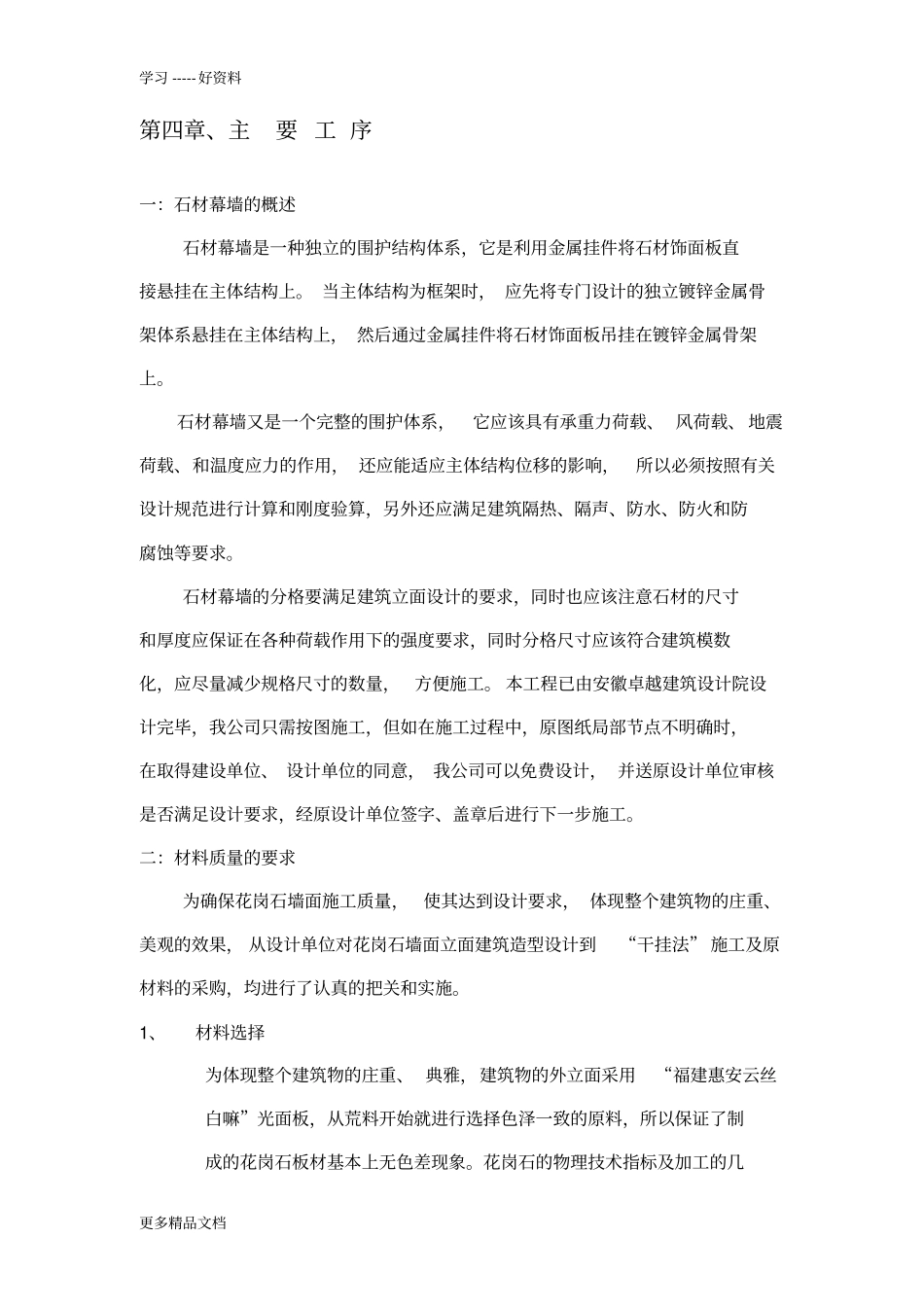

学习 -----好资料更多精品文档第四章、主要 工 序一：石材幕墙的概述石材幕墙是一种独立的围护结构体系，它是利用金属挂件将石材饰面板直接悬挂在主体结构上。 当主体结构为框架时， 应先将专门设计的独立镀锌金属骨架体系悬挂在主体结构上， 然后通过金属挂件将石材饰面板吊挂在镀锌金属骨架上。石材幕墙又是一个完整的围护体系，它应该具有承重力荷载、 风荷载、 地震荷载、和温度应力的作用， 还应能适应主体结构位移的影响，所以必须按照有关设计规范进行计算和刚度验算，另外还应满足建筑隔热、隔声、防水、防火和防腐蚀等要求。石材幕墙的分格要满足建筑立面设计的要求，同时也应该注意石材的尺寸和厚度应保证在各种荷载作用下的强度要求，同时分格尺寸应该符合建筑模数化，应尽量减少规格尺寸的数量，方便施工。 本工程已由安徽卓越建筑设计院设计完毕，我公司只需按图施工，但如在施工过程中，原图纸局部节点不明确时，在取得建设单位、 设计单位的同意， 我公司可以免费设计， 并送原设计单位审核是否满足设计要求，经原设计单位签字、盖章后进行下一步施工。二：材料质量的要求为确保花岗石墙面施工质量，使其达到设计要求， 体现整个建筑物的庄重、美观的效果， 从设计单位对花岗石墙面立面建筑造型设计到“干挂法” 施工及原材料的采购，均进行了认真的把关和实施。1、材料选择为体现整个建筑物的庄重、 典雅，建筑物的外立面采用“福建惠安云丝白嘛”光面板，从荒料开始就进行选择色泽一致的原料，所以保证了制成的花岗石板材基本上无色差现象。花岗石的物理技术指标及加工的几学习 -----好资料更多精品文档何尺寸精度均符合部颁标准GB/T9966-2001 的要求。花岗石板材根据设计要求及现场尺寸要求，用在外墙面上的厚度为25mm，雨蓬位置设计以采光顶棚。2、板面尺寸的确定根据现场尺寸及石材强度与施工操作和搬运要求，板材最大尺寸不超过1000×1000 mm，其它根据建筑尺寸来等分定尺寸，板缝横向为6 mm；竖向为 20 ㎜。3、绘制板材排列翻样图由于外形尺寸变化多，板材所需规格多，为便于加工及施工需要，所有铺贴的花岗石均进行排版翻样图绘制，每块板材均编号，注明尺寸大小，并绘制了平、立面排列及详图。4、钢骨架材料的选择本工程为框架结构， 竖向龙骨应采用大型钢厂生产的10#热度锌槽钢为主龙骨；因立面效果为窗户与石材均为900 ㎜一段，所以竖向龙骨中到中不高于 700 ㎜。横向龙骨应采用大型钢厂生产...
