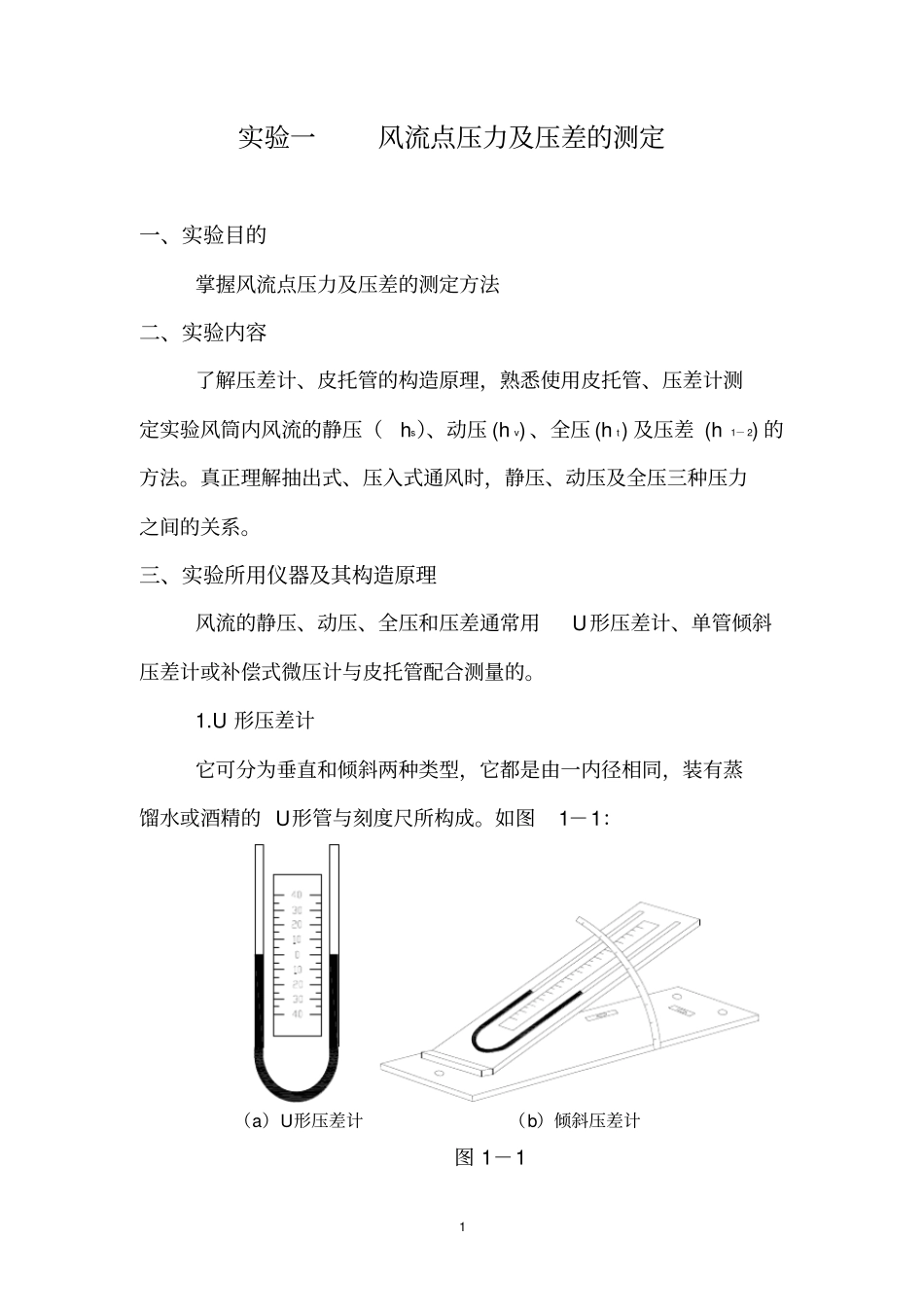

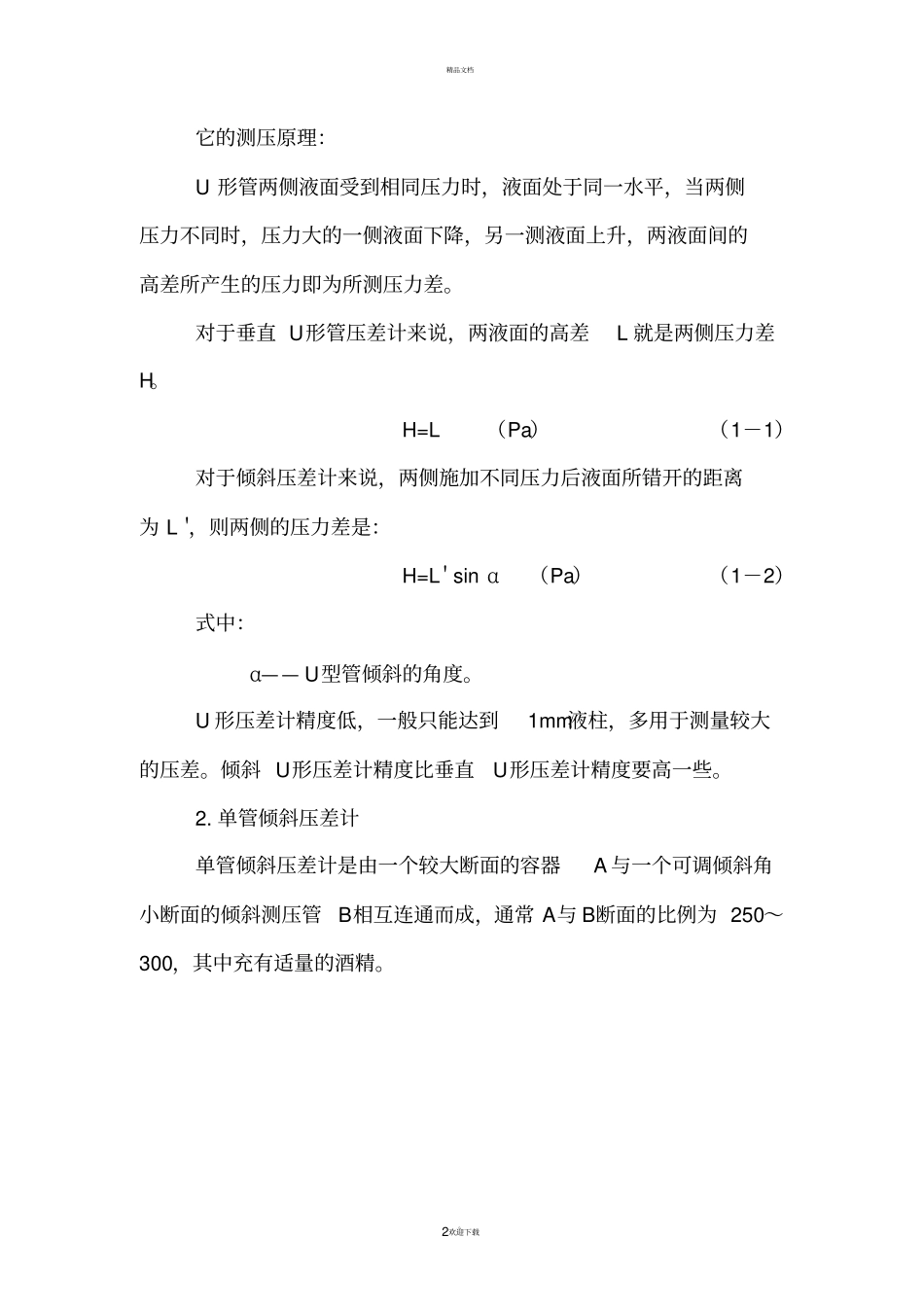

《矿井通风与安全》实验指导书（采岩工程专业适用）中南大学资源与安全工程学院2005 年 8 月1 实验一风流点压力及压差的测定一、实验目的掌握风流点压力及压差的测定方法二、实验内容了解压差计、皮托管的构造原理，熟悉使用皮托管、压差计测定实验风筒内风流的静压（hs）、动压 (h v) 、全压 (h t) 及压差 (h1－ 2) 的方法。真正理解抽出式、压入式通风时，静压、动压及全压三种压力之间的关系。三、实验所用仪器及其构造原理风流的静压、动压、全压和压差通常用U形压差计、单管倾斜压差计或补偿式微压计与皮托管配合测量的。1.U 形压差计它可分为垂直和倾斜两种类型，它都是由一内径相同，装有蒸馏水或酒精的 U形管与刻度尺所构成。如图1－1：（a）U形压差计（b）倾斜压差计图 1－1 精品文档。2欢迎下载它的测压原理：U 形管两侧液面受到相同压力时，液面处于同一水平，当两侧压力不同时，压力大的一侧液面下降，另一测液面上升，两液面间的高差所产生的压力即为所测压力差。对于垂直 U形管压差计来说，两液面的高差L 就是两侧压力差H。H=L （Pa）（1－1）对于倾斜压差计来说，两侧施加不同压力后液面所错开的距离为 L＇，则两侧的压力差是：H=L＇sin α（Pa）（1－2）式中：α—— U型管倾斜的角度。U 形压差计精度低，一般只能达到1mm液柱，多用于测量较大的压差。倾斜 U形压差计精度比垂直U形压差计精度要高一些。2. 单管倾斜压差计单管倾斜压差计是由一个较大断面的容器A 与一个可调倾斜角小断面的倾斜测压管B相互连通而成，通常 A与 B断面的比例为 250～300，其中充有适量的酒精。精品文档。3欢迎下载图 1－2 单管倾斜压差计原理图它的测压原理： 当 A与 B内承受相同的压力时， 液面保持水平，当 A与 B内承受的压力不同时（ A内压力较大），A内液面稍有下降，B内液面上升，因A容器断面较大，下降值一般可以忽略不计。两侧的压差可按下式计算：HK Lg g (Pa) （1－3）式中：L——倾斜测压管的始末读数差。K——仪器校正系数。sinKg （包括倾斜角度 a 与大断面容器液面下降时读数的校正）通过实验方法测定， 其值通常分为 1/2 、1/5 、1/10 、1/25 、1/50 等，可根据所测量压差大小来选取。Δ ——仪器所用液体的比重，酒精为0.8 。单管倾斜压差计的主要部分有盛液容器A，倾斜管 B，控制阀门，带密闭盖的酒精注入口以及一个确定倾斜角度或K值的弧形架。测定方法 : （1）根据所测压...
