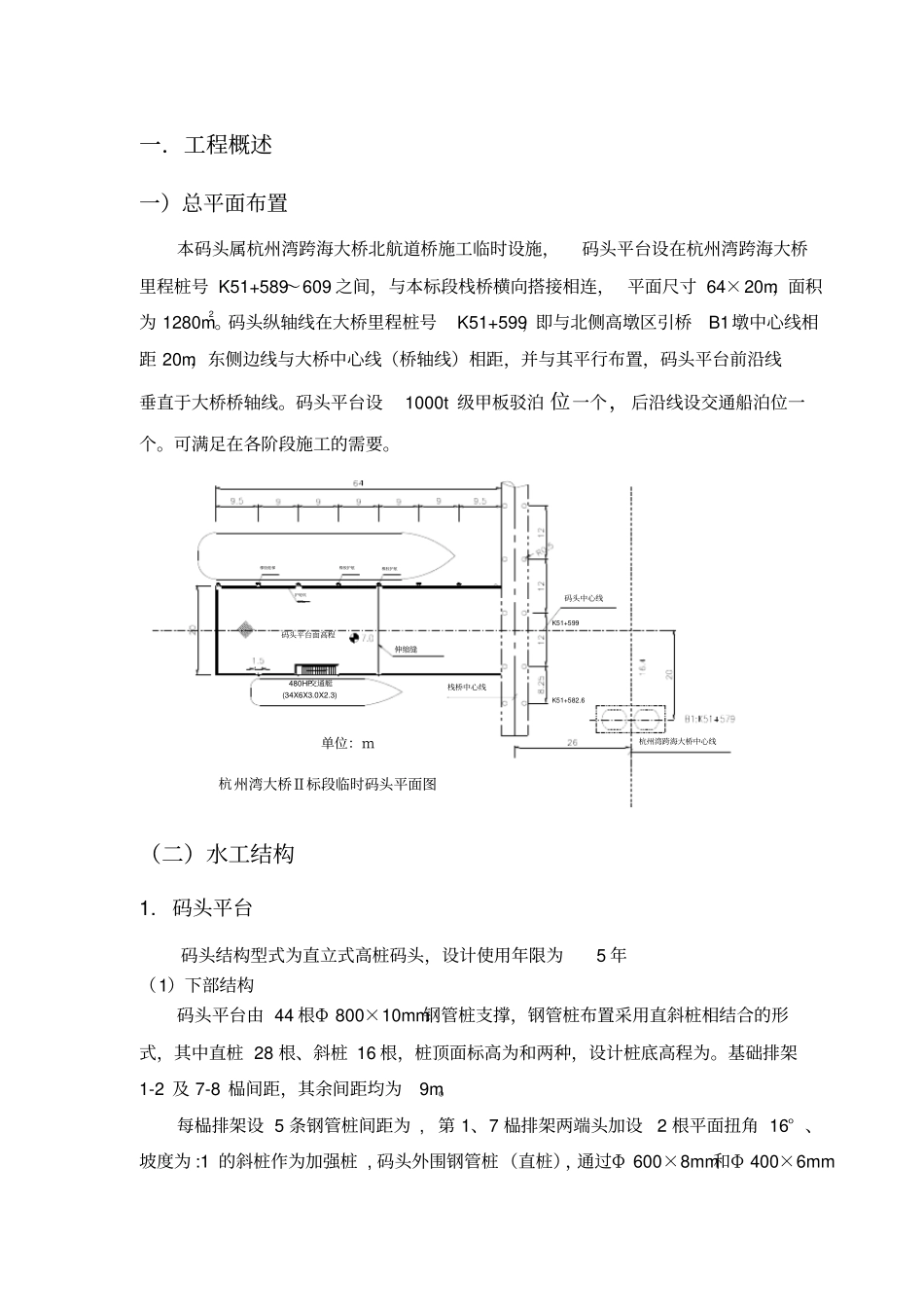

一．工程概述一）总平面布置本码头属杭州湾跨海大桥北航道桥施工临时设施，码头平台设在杭州湾跨海大桥里程桩号 K51+589～609 之间，与本标段栈桥横向搭接相连， 平面尺寸 64×20m，面积为 1280m2。码头纵轴线在大桥里程桩号K51+599，即与北侧高墩区引桥B1墩中心线相距 20m，东侧边线与大桥中心线（桥轴线）相距，并与其平行布置，码头平台前沿线垂直于大桥桥轴线。码头平台设1000t 级甲板驳泊 位一个，后沿线设交通船泊位一个。可满足在各阶段施工的需要。伸缩缝护轮坎I25a栈桥中心线杭州湾跨海大桥中心线480HP交通艇(34X6X3.0X2.3)单位：m橡胶护舷橡胶舷梯橡胶护舷K51+582.6码头中心线K51+599杭州湾大桥Ⅱ标段临时码头平面图码头平台面高程（二）水工结构1. 码头平台码头结构型式为直立式高桩码头，设计使用年限为5 年（1）下部结构码头平台由 44 根Φ 800×10mm钢管桩支撑，钢管桩布置采用直斜桩相结合的形式，其中直桩 28 根、斜桩 16 根，桩顶面标高为和两种，设计桩底高程为。基础排架1-2 及 7-8 榀间距，其余间距均为9m。每榀排架设 5 条钢管桩间距为 , 第 1、7 榀排架两端头加设2 根平面扭角 16° 、坡度为 :1 的斜桩作为加强桩 , 码头外围钢管桩（直桩），通过Φ 600×8mm和Φ 400×6mm的钢管联系撑将平台连成整体，形成一个受力合理、结构稳定的下部结构。（2）上部结构上部结构为梁板组合结构，主要采用型钢结构，材料主要有钢管、贝雷架、工字钢、钢板等。码头平台主横梁选用3 拼 45a 工字钢，主纵梁选用贝雷梁架， 横向分配梁选用Ⅰ36a 工字钢、纵向分配梁选用Ⅰ14 工字钢，面板铺设δ8mm钢板。2．附属设施为兼顾高低水位船舶均能系靠码头，方便人员在不同水位上下，在码头前、后沿设系船柱、系船环及护轮坎；在码头前沿设置橡胶弦梯，后沿设置扶梯，平台外围设置栏杆、等附属设施。二．使用功能及标准( 一) 使用功能临时码头平台主要功能是为北航道桥B11、12、13 墩施工提供材料、 设备及施工人员的上、下船。码头平台使用期限为5 年。（二）使用标准1）靠泊船型：≤1000t 级驳船，船舶停靠时，应减速缓行，靠船速度V≤s。2）作业标准：风力六级及六级以上大风时码头停止作业。3）停泊标准：允许风力≤ 9 级。4）荷载限量：均布荷载码头平台 20KN/m2流动荷载挂车 120，限速 5Km/h起重设备 25t汽车式起重机，履带吊70。三．工艺流程图码头施工准备工作钢管桩剖切、焊接牛腿横联...
