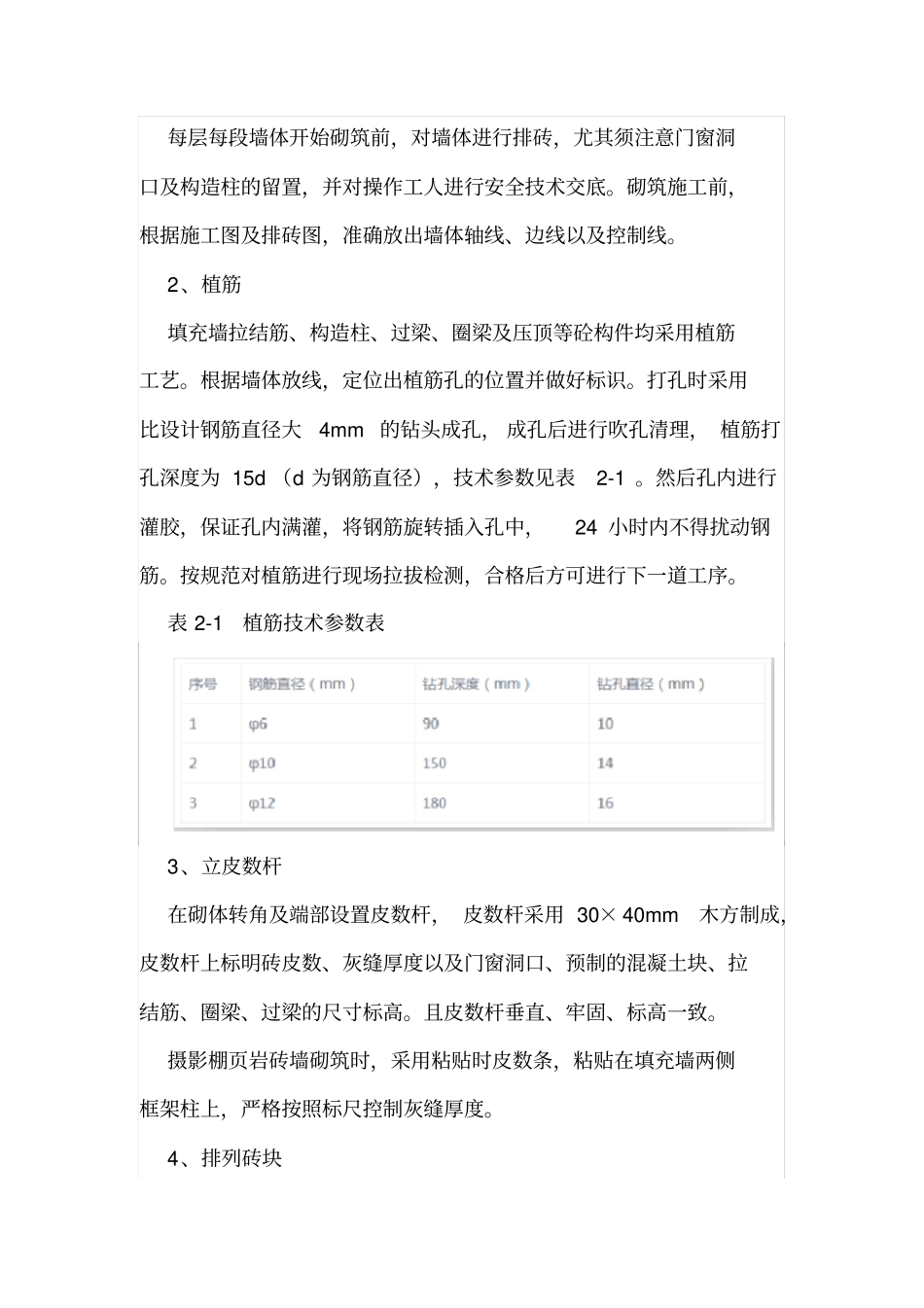

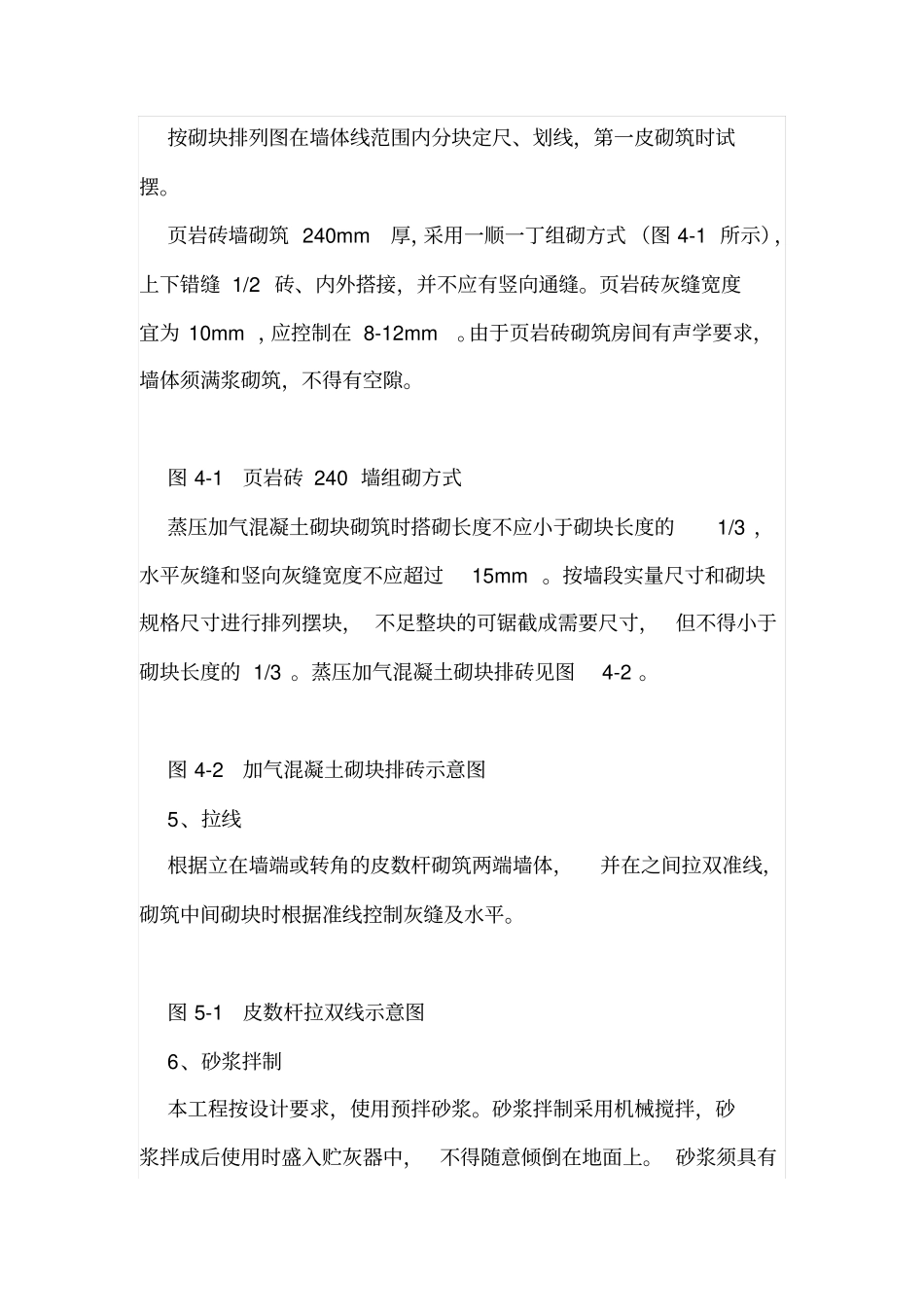

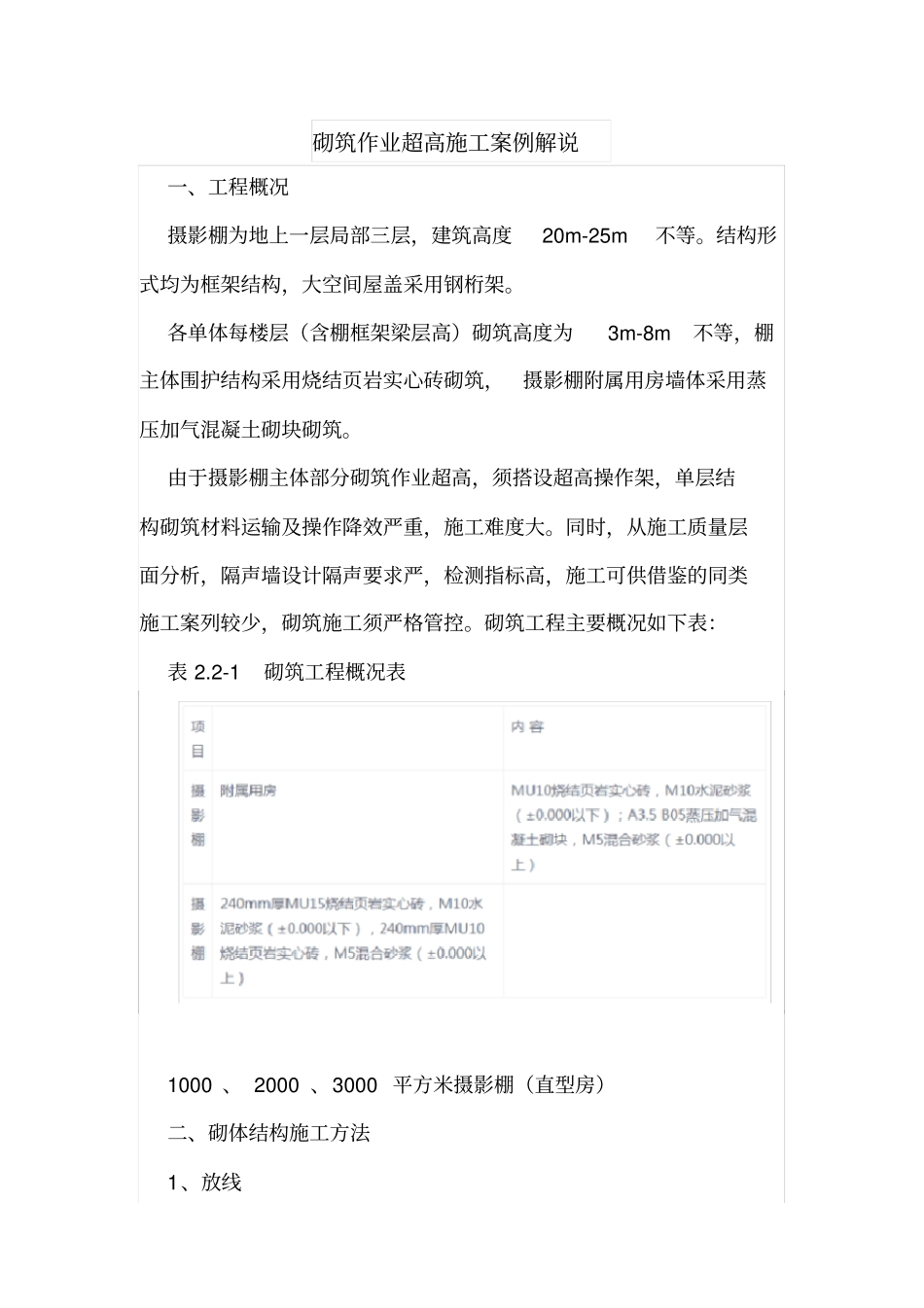

砌筑作业超高施工案例解说一、工程概况摄影棚为地上一层局部三层,建筑高度20m-25m不等。结构形式均为框架结构,大空间屋盖采用钢桁架。各单体每楼层(含棚框架梁层高)砌筑高度为3m-8m不等,棚主体围护结构采用烧结页岩实心砖砌筑,摄影棚附属用房墙体采用蒸压加气混凝土砌块砌筑。由于摄影棚主体部分砌筑作业超高,须搭设超高操作架,单层结构砌筑材料运输及操作降效严重,施工难度大。同时,从施工质量层面分析,隔声墙设计隔声要求严,检测指标高,施工可供借鉴的同类施工案列较少,砌筑施工须严格管控。砌筑工程主要概况如下表:表 2.2-1 砌筑工程概况表1000 、 2000 、3000 平方米摄影棚(直型房)二、砌体结构施工方法1、放线每层每段墙体开始砌筑前,对墙体进行排砖,尤其须注意门窗洞口及构造柱的留置,并对操作工人进行安全技术交底。砌筑施工前,根据施工图及排砖图,准确放出墙体轴线、边线以及控制线。2、植筋填充墙拉结筋、构造柱、过梁、圈梁及压顶等砼构件均采用植筋工艺。根据墙体放线,定位出植筋孔的位置并做好标识。打孔时采用比设计钢筋直径大4mm 的钻头成孔, 成孔后进行吹孔清理, 植筋打孔深度为 15d (d 为钢筋直径),技术参数见表2-1 。然后孔内进行灌胶,保证孔内满灌,将钢筋旋转插入孔中,24 小时内不得扰动钢筋。按规范对植筋进行现场拉拔检测,合格后方可进行下一道工序。表 2-1 植筋技术参数表3、立皮数杆在砌体转角及端部设置皮数杆, 皮数杆采用 30× 40mm木方制成,皮数杆上标明砖皮数、灰缝厚度以及门窗洞口、预制的混凝土块、拉结筋、圈梁、过梁的尺寸标高。且皮数杆垂直、牢固、标高一致。摄影棚页岩砖墙砌筑时,采用粘贴时皮数条,粘贴在填充墙两侧框架柱上,严格按照标尺控制灰缝厚度。4、排列砖块按砌块排列图在墙体线范围内分块定尺、划线,第一皮砌筑时试摆。页岩砖墙砌筑 240mm厚,采用一顺一丁组砌方式 (图 4-1 所示),上下错缝 1/2 砖、内外搭接,并不应有竖向通缝。页岩砖灰缝宽度宜为 10mm ,应控制在 8-12mm。由于页岩砖砌筑房间有声学要求,墙体须满浆砌筑,不得有空隙。图 4-1 页岩砖 240 墙组砌方式蒸压加气混凝土砌块砌筑时搭砌长度不应小于砌块长度的1/3 ,水平灰缝和竖向灰缝宽度不应超过15mm 。按墙段实量尺寸和砌块规格尺寸进行排列摆块, 不足整块的可锯截成需要尺寸,但不得小于砌块长度的 1/3 。蒸压加气混凝土砌块排砖见图4-2 。图 4-2 ...
