砌筑填充墙斜顶砖施工标准正文

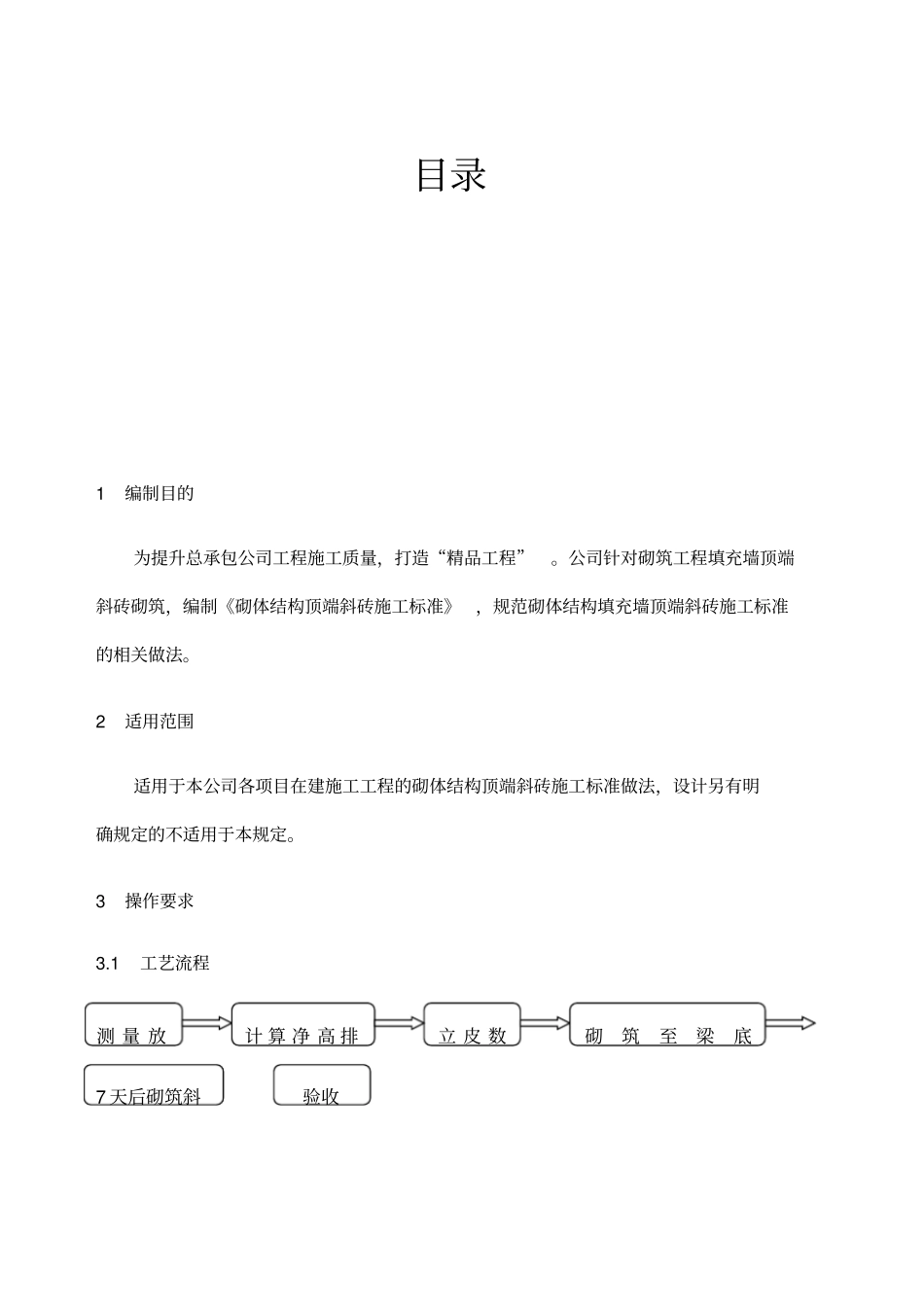

砌筑填充墙斜顶砖施工标准正文_第1页
1/5

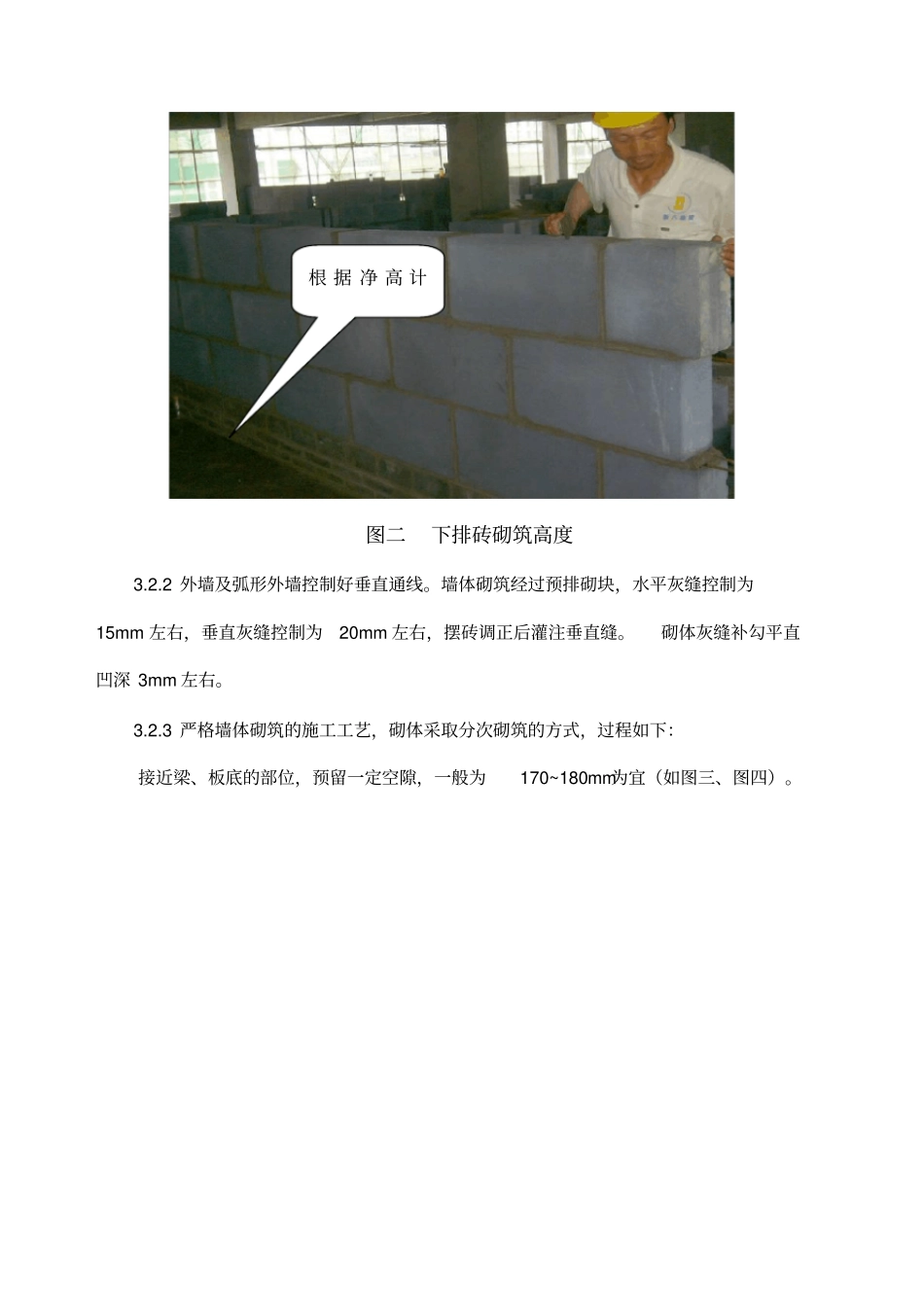

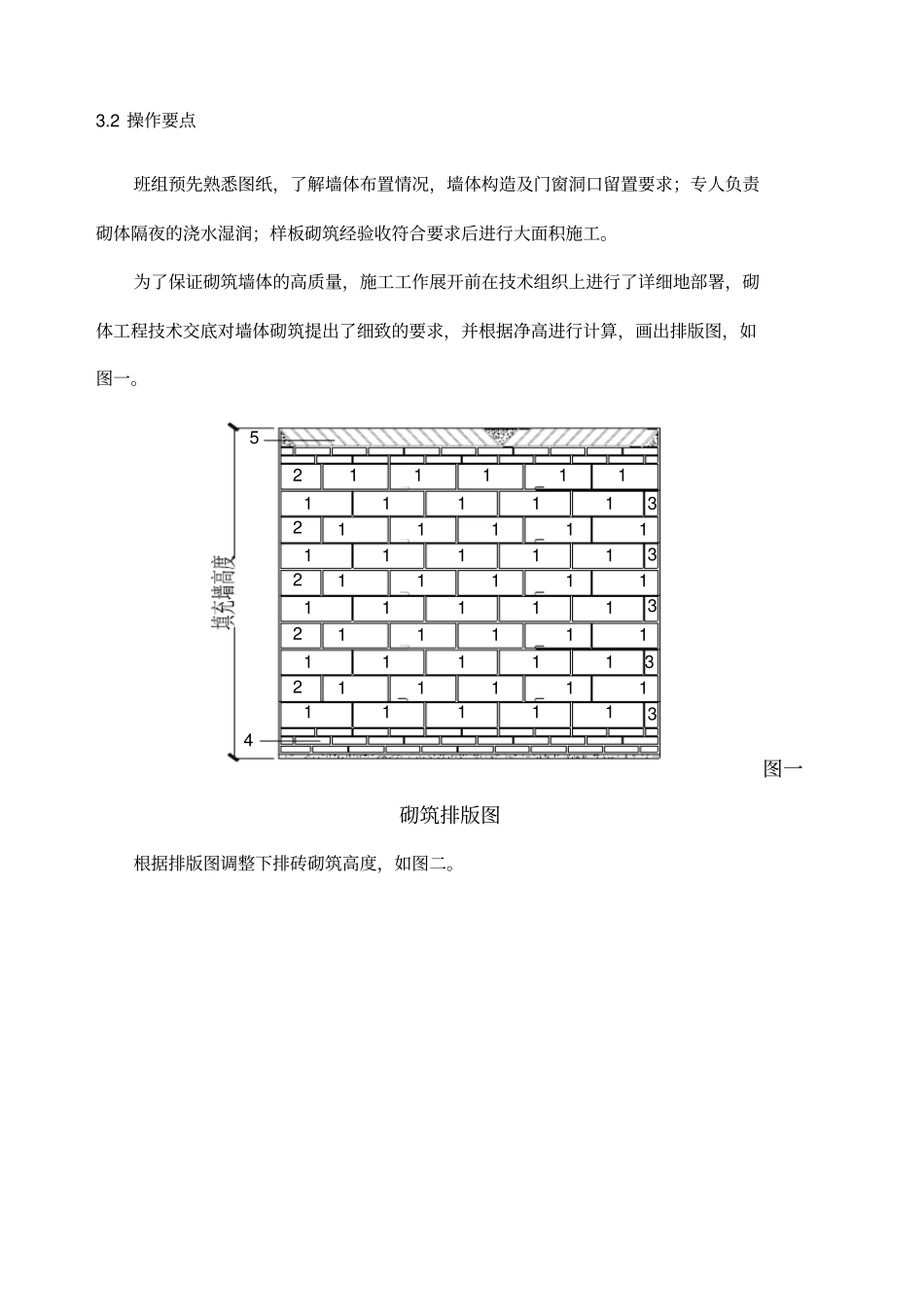

砌筑填充墙斜顶砖施工标准正文_第2页
2/5
砌筑填充墙斜顶砖施工标准正文_第3页
3/5
目录1 编制目的为提升总承包公司工程施工质量,打造“精品工程”。公司针对砌筑工程填充墙顶端斜砖砌筑,编制《砌体结构顶端斜砖施工标准》,规范砌体结构填充墙顶端斜砖施工标准的相关做法。2 适用范围适用于本公司各项目在建施工工程的砌体结构顶端斜砖施工标准做法,设计另有明确规定的不适用于本规定。3 操作要求3.1 工艺流程测 量 放计 算 净 高 排立 皮 数砌筑至梁底7 天后砌筑斜验收3.2 操作要点班组预先熟悉图纸,了解墙体布置情况,墙体构造及门窗洞口留置要求;专人负责砌体隔夜的浇水湿润;样板砌筑经验收符合要求后进行大面积施工。为了保证砌筑墙体的高质量,施工工作展开前在技术组织上进行了详细地部署,砌体工程技术交底对墙体砌筑提出了细致的要求,并根据净高进行计算,画出排版图,如图一。11111111111111111111111111111111111111111111122222333331111145图一砌筑排版图根据排版图调整下排砖砌筑高度,如图二。图二下排砖砌筑高度3.2.2 外墙及弧形外墙控制好垂直通线。墙体砌筑经过预排砌块,水平灰缝控制为15mm 左右,垂直灰缝控制为20mm 左右,摆砖调正后灌注垂直缝。砌体灰缝补勾平直凹深 3mm 左右。3.2.3 严格墙体砌筑的施工工艺,砌体采取分次砌筑的方式,过程如下:接近梁、板底的部位,预留一定空隙,一般为170~180mm为宜(如图三、图四)。根 据 净 高 计图三 墙体二次砌筑——预留梁底补砌部位及构造柱的位置图四 墙体砌筑——梁底补砌部位细部接近梁、板底的部位,待下部砌体沉缩稳定后再补砌,与前次砌筑完成间隔7 天以上,采用定制的“斜砌砖(尺寸为190x90x53,倾斜角度为55° )”斜砌并挤紧,其倾斜度为 50° ~60° 左右,砂浆砌筑饱满(如图五)。图五 墙体第三次砌筑——梁底补砌部位细部砌筑边角砌块及中部砌块采用预制砼块构件(如图六,图七)图六 墙体砌筑——梁底补砌砼块位置细部中间砌块边角砌块倒砖斜砌 50-60°图七 墙体砌筑——梁底补砌砼块位置细部(mm)① 为保证填充墙顶端斜砖斜的角度,边角砌块及中间砌块规定具体尺寸及形状(如图八)。图八 墙体砌筑——梁底补砌砼块尺寸图(mm)根据拟定的施工方案、专项的作业指导书及明确的技术交底,精心安排组织整个工程的空间立体流水作业,在满足工程总工期的前提下,保证防裂措施要求的施工时间间隔。砌筑墙体顶端斜砖必须保证下部砌体沉缩稳定后再补砌,停歇7 天以上,实现墙体的沉缩,在施工过程中保证墙体...
