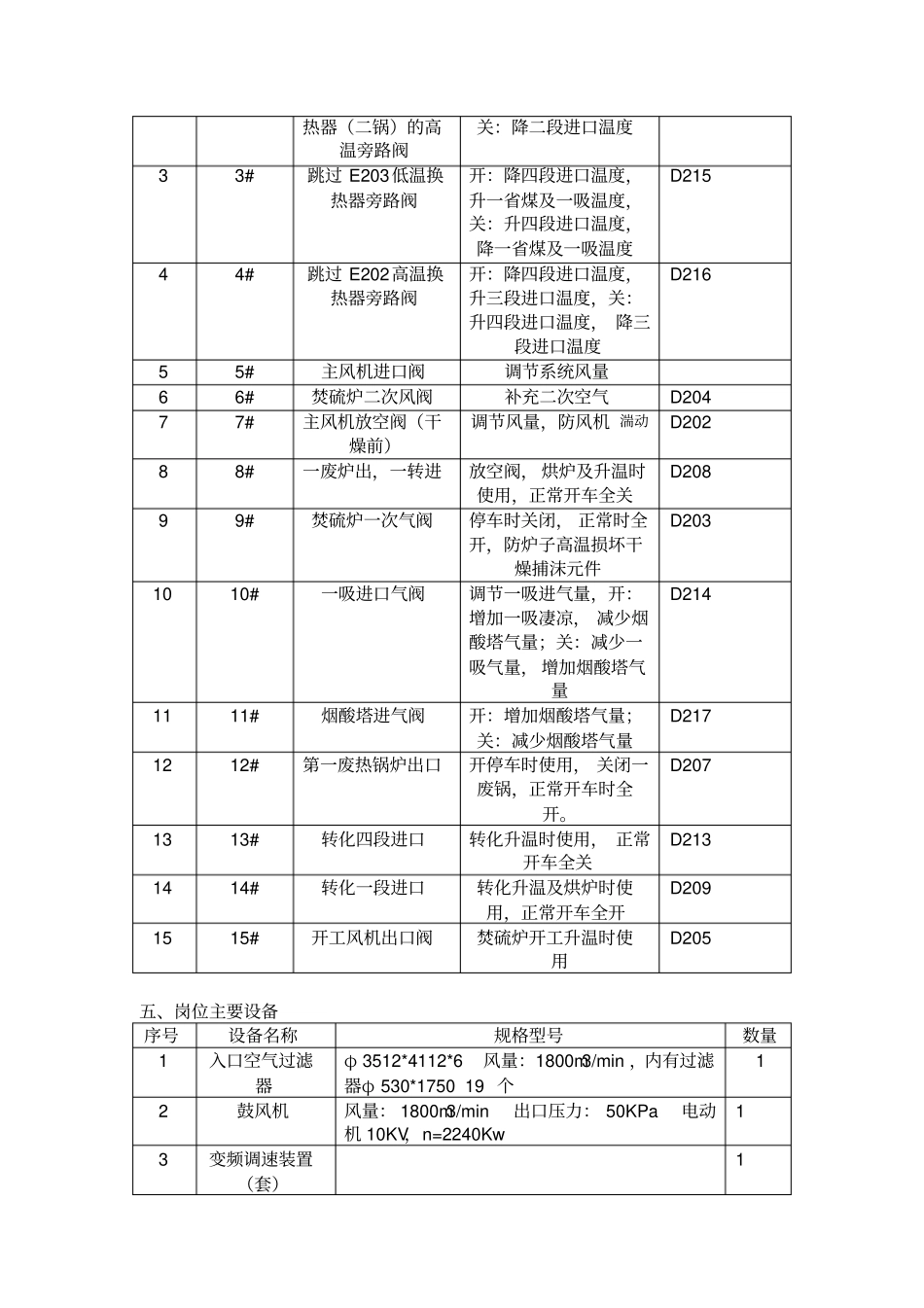

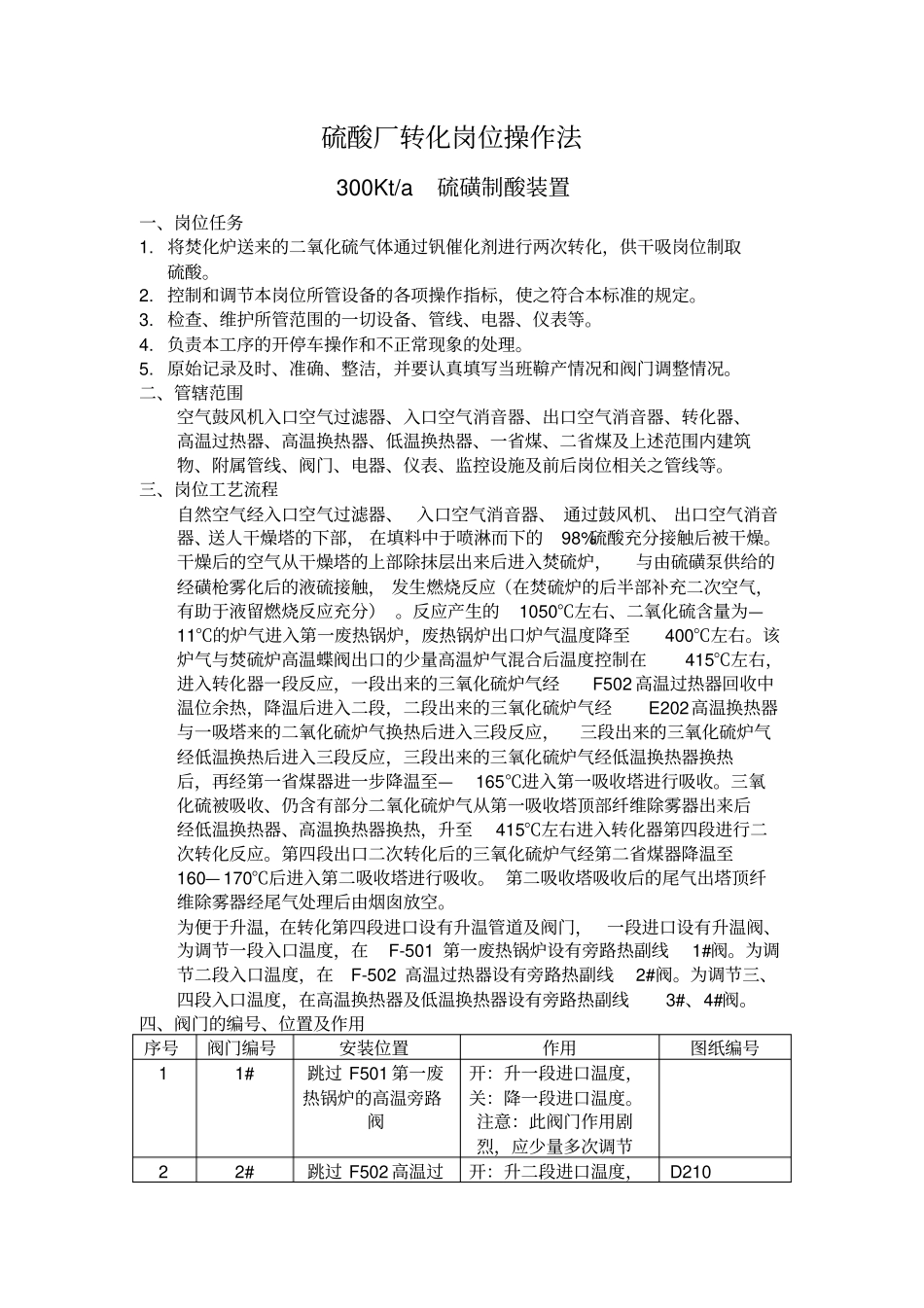

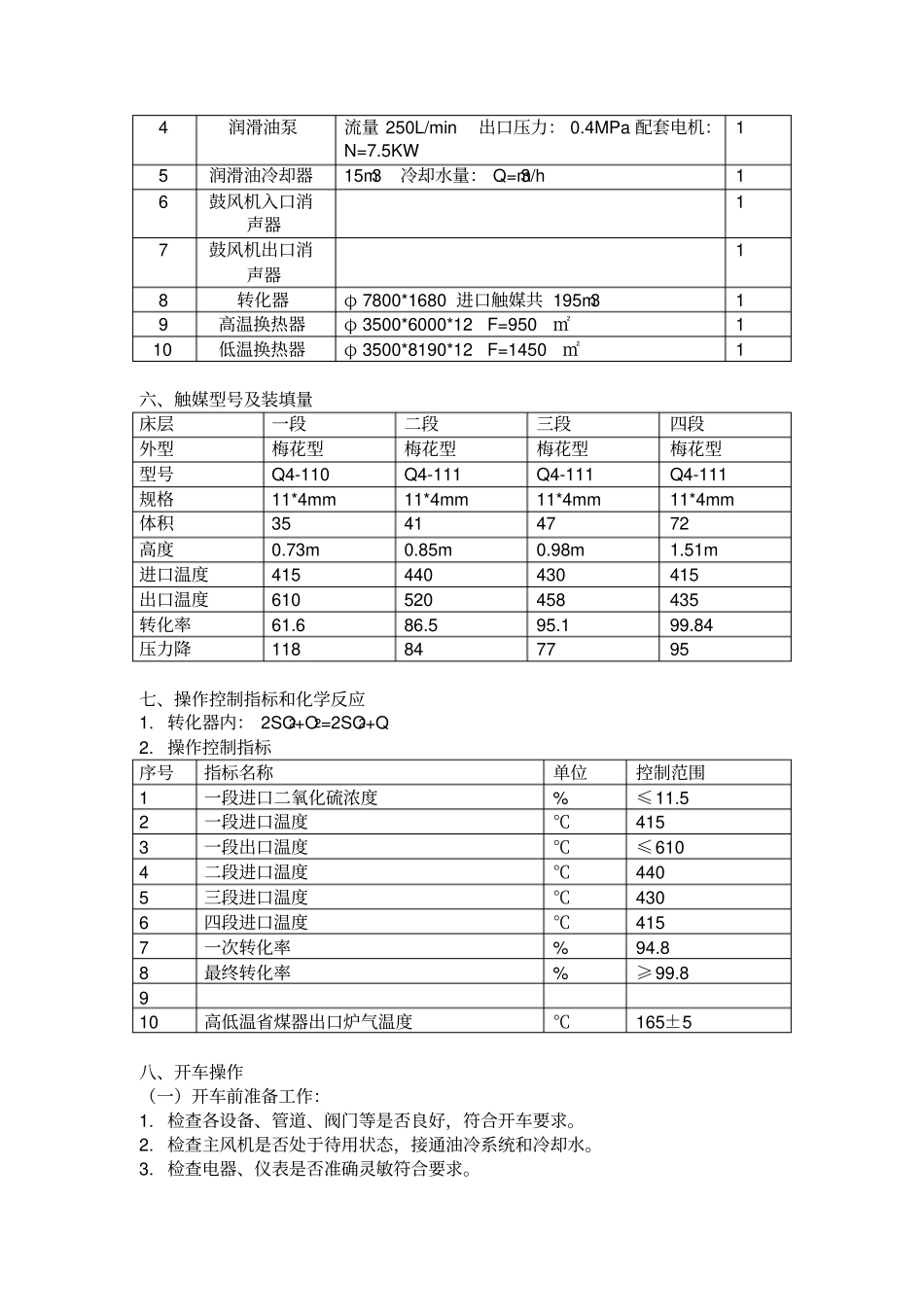

硫酸厂转化岗位操作法300Kt/a 硫磺制酸装置一、岗位任务1. 将焚化炉送来的二氧化硫气体通过钒催化剂进行两次转化,供干吸岗位制取硫酸。2. 控制和调节本岗位所管设备的各项操作指标,使之符合本标准的规定。3. 检查、维护所管范围的一切设备、管线、电器、仪表等。4. 负责本工序的开停车操作和不正常现象的处理。5. 原始记录及时、准确、整洁,并要认真填写当班鞥产情况和阀门调整情况。二、管辖范围空气鼓风机入口空气过滤器、入口空气消音器、出口空气消音器、转化器、高温过热器、高温换热器、低温换热器、一省煤、二省煤及上述范围内建筑物、附属管线、阀门、电器、仪表、监控设施及前后岗位相关之管线等。三、岗位工艺流程自然空气经入口空气过滤器、 入口空气消音器、 通过鼓风机、 出口空气消音器、送人干燥塔的下部, 在填料中于喷淋而下的98%硫酸充分接触后被干燥。干燥后的空气从干燥塔的上部除抹层出来后进入焚硫炉,与由硫磺泵供给的经磺枪雾化后的液硫接触, 发生燃烧反应(在焚硫炉的后半部补充二次空气,有助于液留燃烧反应充分) 。反应产生的1050℃左右、二氧化硫含量为—11℃的炉气进入第一废热锅炉,废热锅炉出口炉气温度降至400℃左右。该炉气与焚硫炉高温蝶阀出口的少量高温炉气混合后温度控制在415℃左右,进入转化器一段反应,一段出来的三氧化硫炉气经F502 高温过热器回收中温位余热,降温后进入二段,二段出来的三氧化硫炉气经E202高温换热器与一吸塔来的二氧化硫炉气换热后进入三段反应,三段出来的三氧化硫炉气经低温换热后进入三段反应,三段出来的三氧化硫炉气经低温换热器换热后,再经第一省煤器进一步降温至—165℃进入第一吸收塔进行吸收。三氧化硫被吸收、仍含有部分二氧化硫炉气从第一吸收塔顶部纤维除雾器出来后经低温换热器、高温换热器换热,升至415℃左右进入转化器第四段进行二次转化反应。第四段出口二次转化后的三氧化硫炉气经第二省煤器降温至160— 170℃后进入第二吸收塔进行吸收。 第二吸收塔吸收后的尾气出塔顶纤维除雾器经尾气处理后由烟囱放空。为便于升温,在转化第四段进口设有升温管道及阀门,一段进口设有升温阀、为调节一段入口温度,在F-501 第一废热锅炉设有旁路热副线1#阀。为调节二段入口温度,在F-502 高温过热器设有旁路热副线2#阀。为调节三、四段入口温度,在高温换热器及低温换热器设有旁路热副线3#、4#阀。四、阀门的编号、位置及作用序号阀门编号安装位置作用图...
